《材料成型基本原理》刘全坤版第11章答案

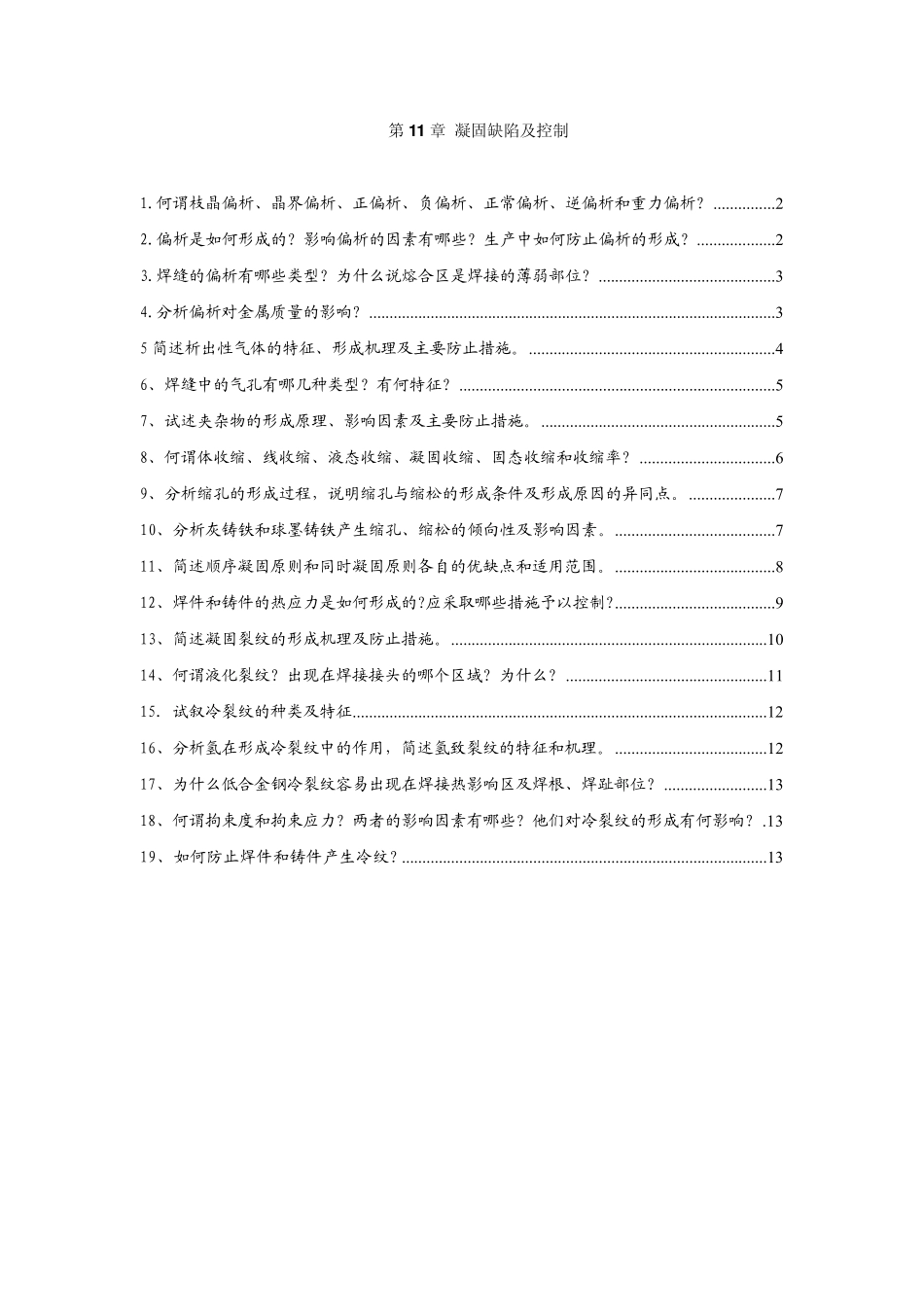

第1 1 章 凝固缺陷及控制 1.何谓枝晶偏析、晶界偏析、正偏析、负偏析、正常偏析、逆偏析和重力偏析？...............2 2.偏析是如何形成的？影响偏析的因素有哪些？生产中如何防止偏析的形成？...................2 3.焊缝的偏析有哪些类型？为什么说熔合区是焊接的薄弱部位？...........................................3 4.分析偏析对金属质量的影响？...................................................................................................3 5 简述析出性气体的特征、形成机理及主要防止措施。............................................................4 6、焊缝中的气孔有哪几种类型？有何特征？.............................................................................5 7、试述夹杂物的形成原理、影响因素及主要防止措施。.........................................................5 8、何谓体收缩、线收缩、液态收缩、凝固收缩、固态收缩和收缩率？.................................6 9、分析缩孔的形成过程，说明缩孔与缩松的形成条件及形成原因的异同点。.....................7 10、分析灰铸铁和球墨铸铁产生缩孔、缩松的倾向性及影响因素。.......................................7 11、简述顺序凝固原则和同时凝固原则各自的优缺点和适用范围。.......................................8 12、焊件和铸件的热应力是如何形成的?应采取哪些措施予以控制?.......................................9 13、简述凝固裂纹的形成机理及防止措施。.............................................................................10 14、何谓液化裂纹？出现在焊接接头的哪个区域？为什么？.................................................11 15. 试叙冷裂纹的种类及特征.....................................................................................................12 16、分析氢在形成冷裂纹中的作用，简述氢致裂纹的特征和机理。.....................................12 17、为什么低合金钢冷裂纹容易出现在焊接热影响区及焊根、焊趾部位？.........................13 18、何谓拘束度和拘束应力？两者的影响因素有哪些？他们对冷裂纹的形成有何影响？.13 19、如何防止焊件和铸件产生冷纹？.........................................................................
