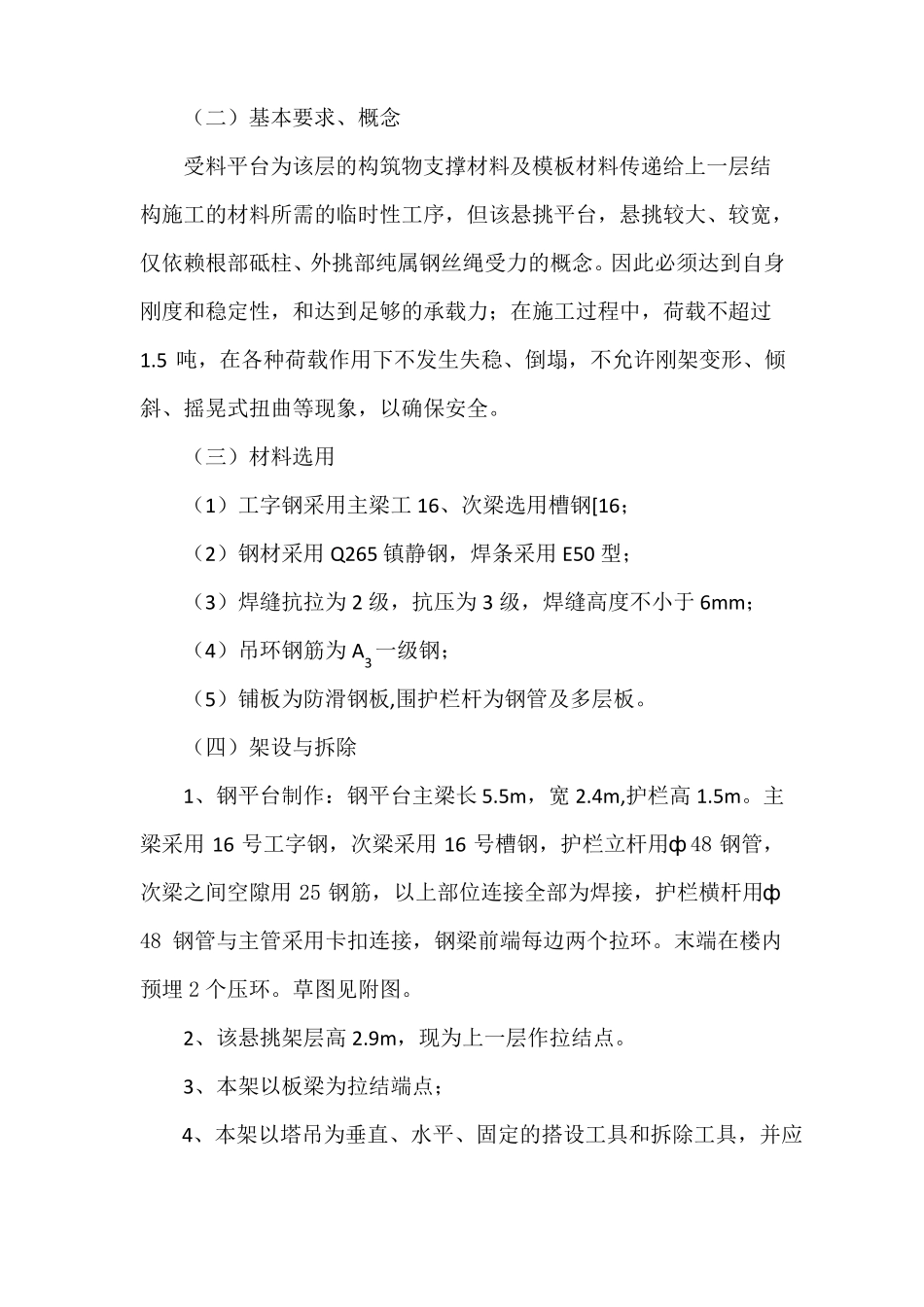

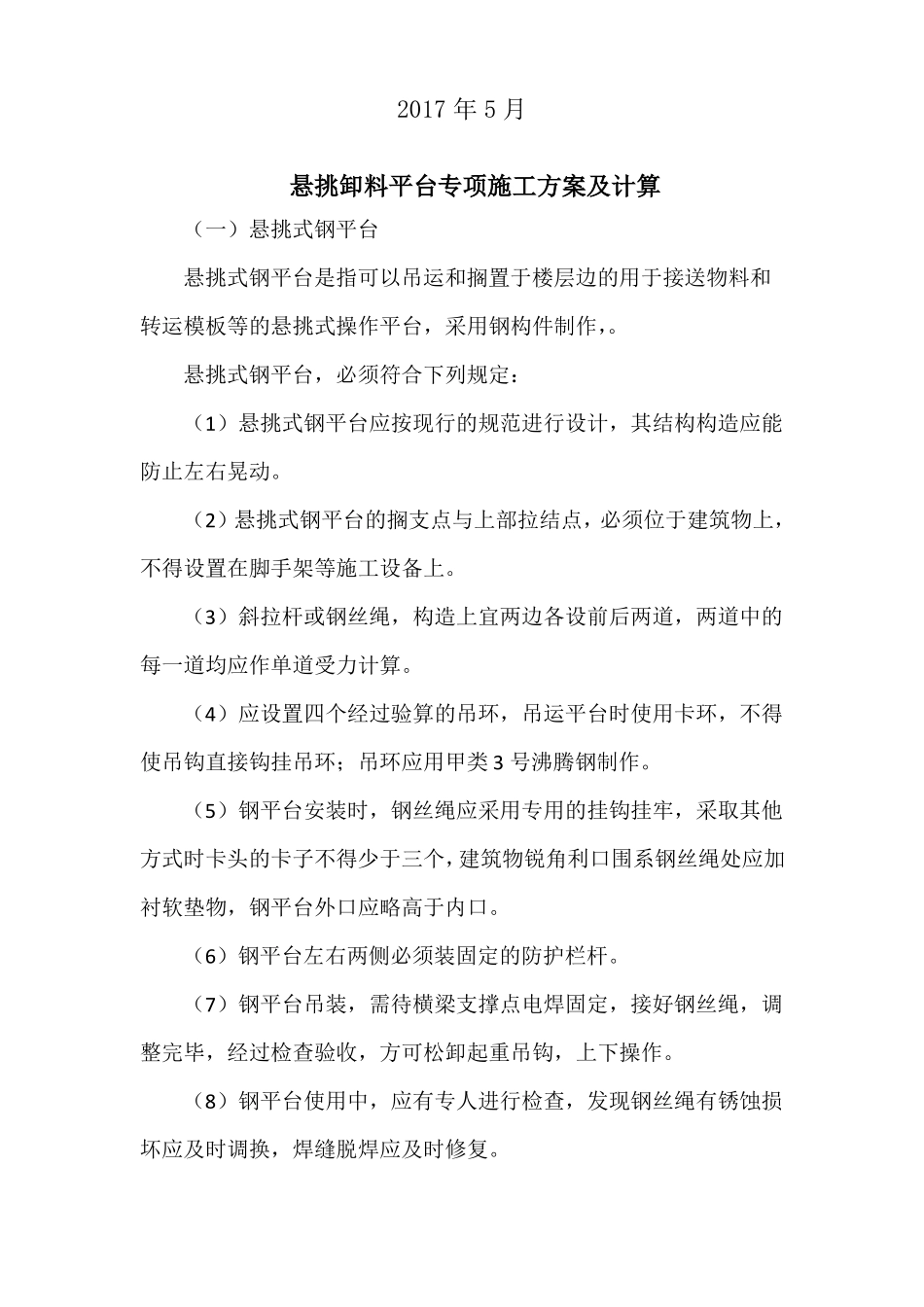

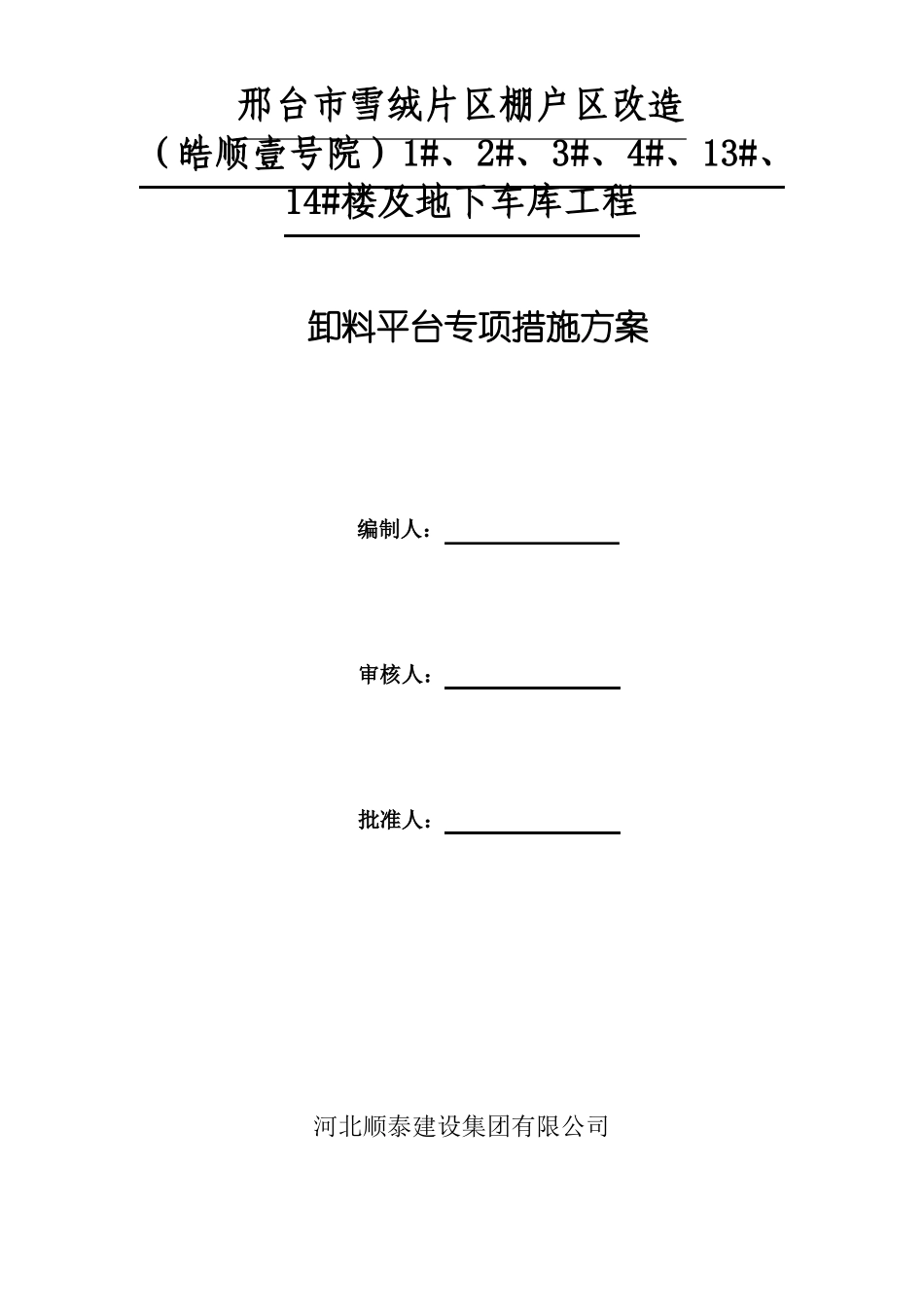

邢台市雪绒片区棚户区改造（皓顺壹号院）1#、2#、3#、4#、13#、14#楼及地下车库工程卸料平台专项措施方案审核人：批准人：编制人：河北顺泰建设集团有限公司2017 年 5 月悬挑卸料平台专项施工方案及计算（一）悬挑式钢平台悬挑式钢平台是指可以吊运和搁置于楼层边的用于接送物料和转运模板等的悬挑式操作平台，采用钢构件制作，。悬挑式钢平台，必须符合下列规定：（1）悬挑式钢平台应按现行的规范进行设计，其结构构造应能防止左右晃动。（2）悬挑式钢平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。（3）斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的每一道均应作单道受力计算。（4）应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环；吊环应用甲类 3 号沸腾钢制作。（5）钢平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。（6）钢平台左右两侧必须装固定的防护栏杆。（7）钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。（8）钢平台使用中，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。（二）基本要求、概念受料平台为该层的构筑物支撑材料及模板材料传递给上一层结构施工的材料所需的临时性工序，但该悬挑平台，悬挑较大、较宽，仅依赖根部砥柱、外挑部纯属钢丝绳受力的概念。因此必须达到自身刚度和稳定性，和达到足够的承载力；在施工过程中，荷载不超过1.5 吨，在各种荷载作用下不发生失稳、倒塌，不允许刚架变形、倾斜、摇晃式扭曲等现象，以确保安全。（三）材料选用（1）工字钢采用主梁工 16、次梁选用槽钢[16；（2）钢材采用 Q265 镇静钢，焊条采用 E50 型；（3）焊缝抗拉为 2 级，抗压为 3 级，焊缝高度不小于 6mm；（4）吊环钢筋为 A3一级钢；（5）铺板为防滑钢板,围护栏杆为钢管及多层板。（四）架设与拆除1、钢平台制作：钢平台主梁长 5.5m，宽 2.4m,护栏高 1.5m。主梁采用 16 号工字钢，次梁采用 16 号槽钢，护栏立杆用ф 48 钢管，次梁之间空隙用 25 钢筋，以上部位连接全部为焊接，护栏横杆用ф48 钢管与主管采用卡扣连接，钢梁前端每边两个拉环。末端在楼内预埋 2 个压环。草图见附图。2、该悬挑架层高 2.9m，现为上一层作拉结点。3、本架...
