悬挑式卸料平台方案技术交底

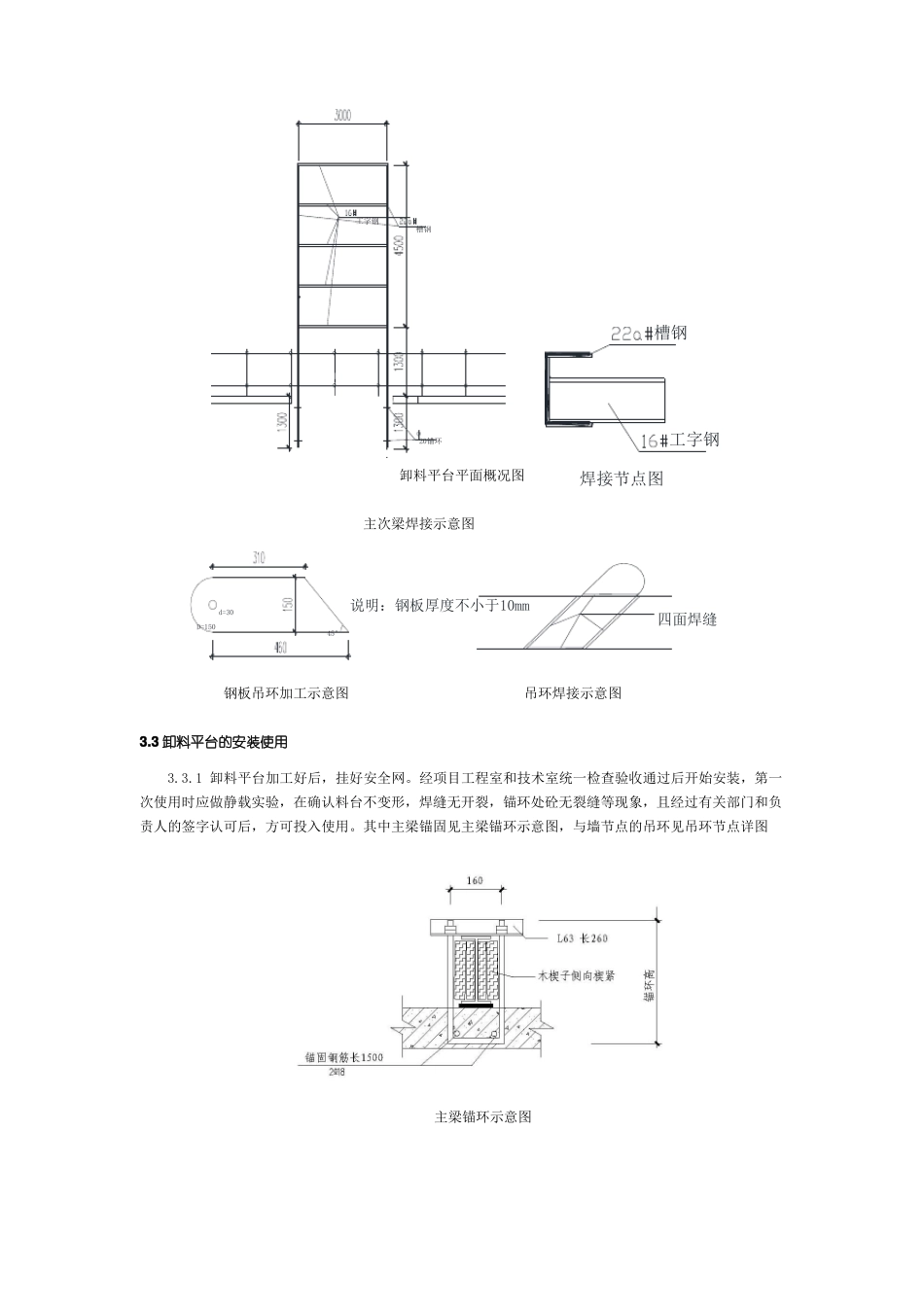

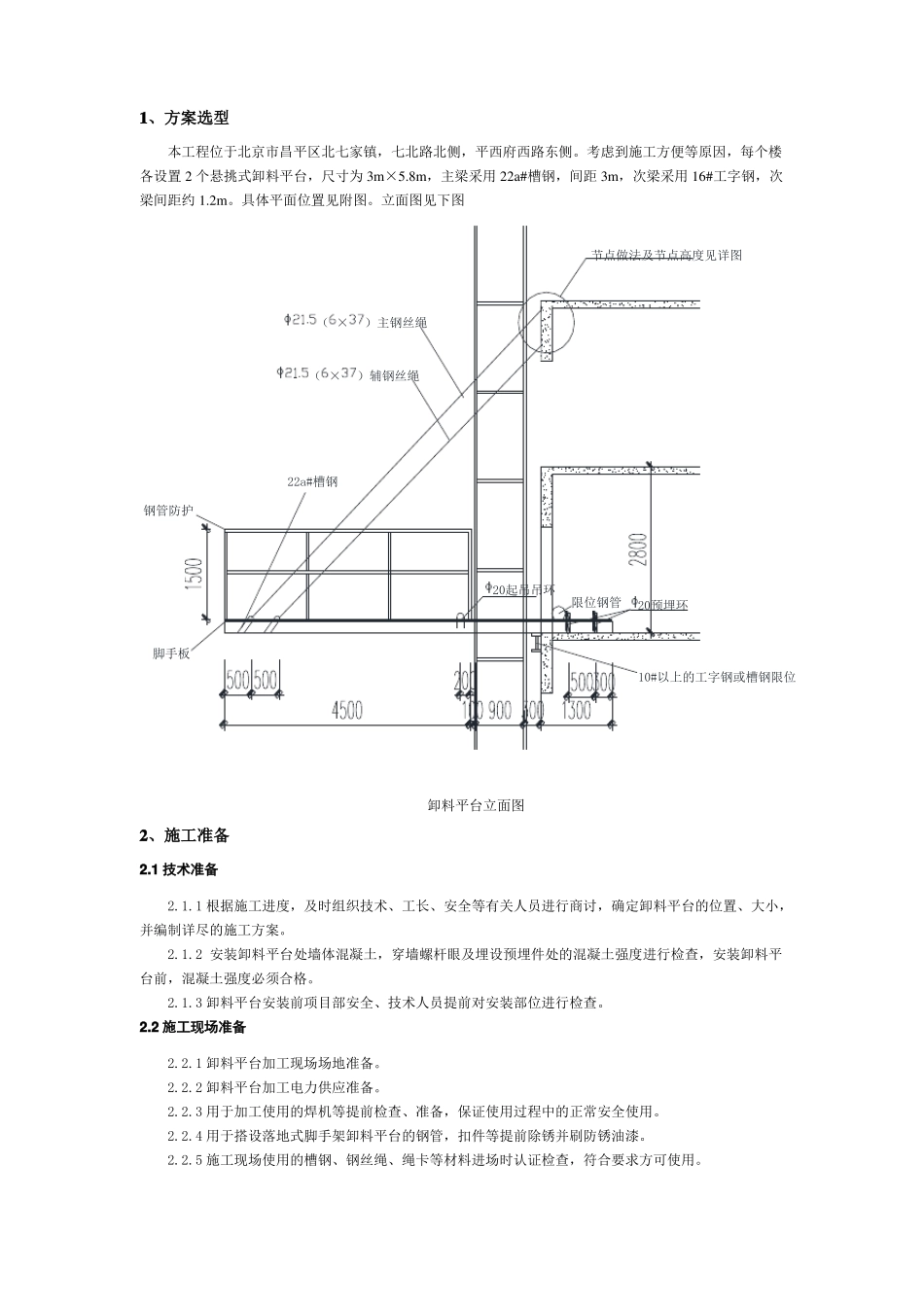

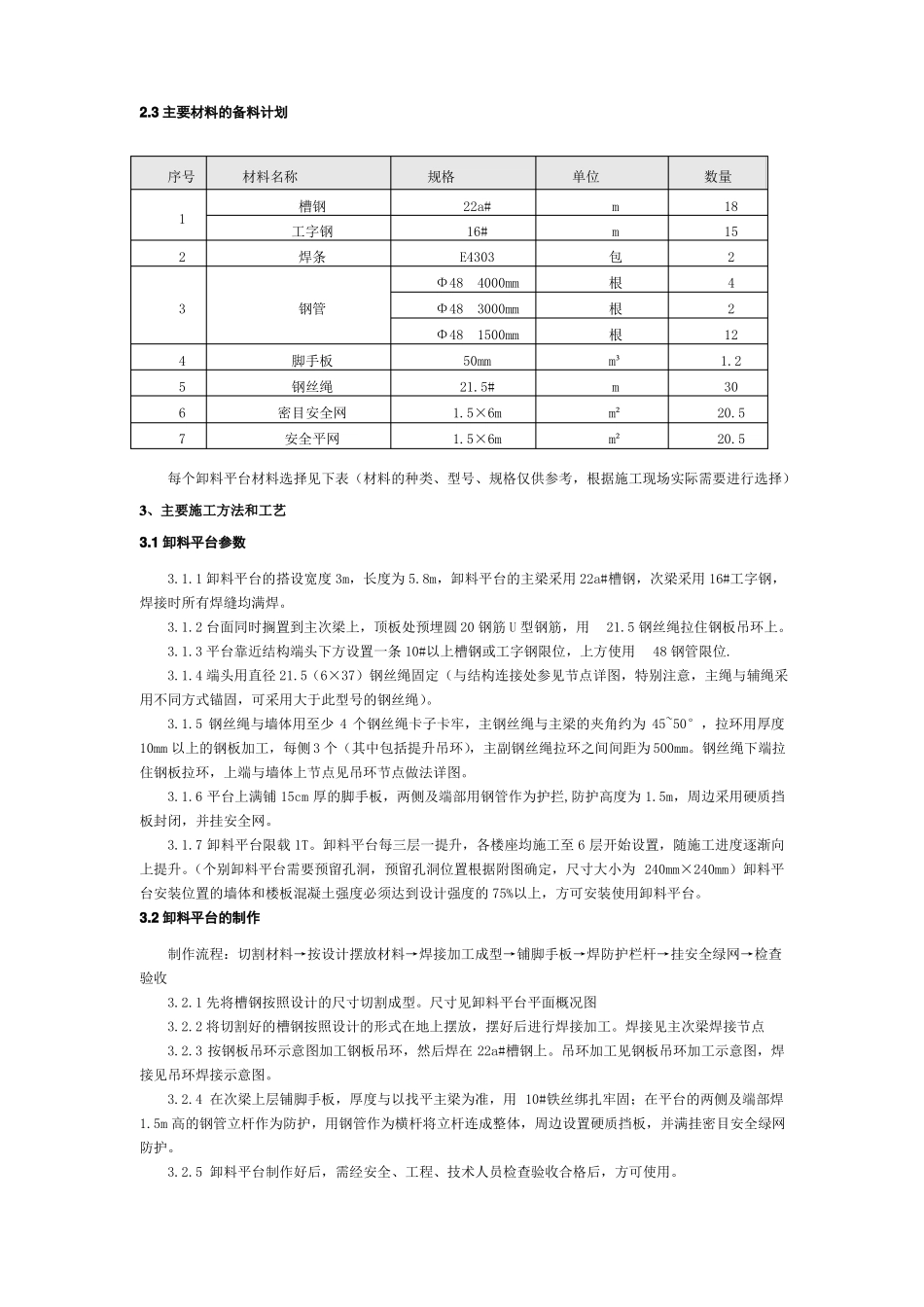

1、方案选型本工程位于北京市昌平区北七家镇，七北路北侧，平西府西路东侧。考虑到施工方便等原因，每个楼各设置 2 个悬挑式卸料平台，尺寸为 3m×5.8m，主梁采用 22a#槽钢，间距 3m，次梁采用 16#工字钢，次梁间距约 1.2m。具体平面位置见附图。立面图见下图节点做法及节点高度见详图（ ×）主钢丝绳（ ×）辅钢丝绳22a#槽钢钢管防护20起吊吊环限位钢管20预埋环脚手板10#以上的工字钢或槽钢限位卸料平台立面图2、施工准备2.1 技术准备2.1.1 根据施工进度，及时组织技术、工长、安全等有关人员进行商讨，确定卸料平台的位置、大小，并编制详尽的施工方案。2.1.2 安装卸料平台处墙体混凝土，穿墙螺杆眼及埋设预埋件处的混凝土强度进行检查，安装卸料平台前，混凝土强度必须合格。2.1.3 卸料平台安装前项目部安全、技术人员提前对安装部位进行检查。2.2 施工现场准备2.2.1 卸料平台加工现场场地准备。2.2.2 卸料平台加工电力供应准备。2.2.3 用于加工使用的焊机等提前检查、准备，保证使用过程中的正常安全使用。2.2.4 用于搭设落地式脚手架卸料平台的钢管，扣件等提前除锈并刷防锈油漆。2.2.5 施工现场使用的槽钢、钢丝绳、绳卡等材料进场时认证检查，符合要求方可使用。2.3 主要材料的备料计划序号12材料名称槽钢工字钢焊条规格22a#16#E4303Φ48 4000mm单位mm包根根根m³mm²m²数量1815242121.23020.520.53钢管Φ48 3000mmΦ48 1500mm4567脚手板钢丝绳密目安全网安全平网50mm21.5#1.5×6m1.5×6m每个卸料平台材料选择见下表（材料的种类、型号、规格仅供参考，根据施工现场实际需要进行选择）3、主要施工方法和工艺3.1 卸料平台参数3.1.1 卸料平台的搭设宽度 3m，长度为 5.8m，卸料平台的主梁采用 22a#槽钢，次梁采用 16#工字钢，焊接时所有焊缝均满焊。3.1.2 台面同时搁置到主次梁上，顶板处预埋圆 20 钢筋 U 型钢筋，用21.5 钢丝绳拉住钢板吊环上。48 钢管限位.3.1.3 平台靠近结构端头下方设置一条 10#以上槽钢或工字钢限位，上方使用用不同方式锚固，可采用大于此型号的钢丝绳）。3.1.5 钢丝绳与墙体用至少 4 个钢丝绳卡子卡牢，主钢丝绳与主梁的夹角约为 45~50°，拉环用厚度10mm 以上的钢板加工，每侧 3 个（其中包括提升吊环），主副钢丝绳拉环之间间距为 500mm。钢丝绳下端拉住钢板拉环，上端与墙体上节点见吊环节点做法详图。3.1.6 平台上满铺 15cm 厚的脚手板，两侧及端部用钢管作为护...
