悬挑式卸料平台施工专项方案

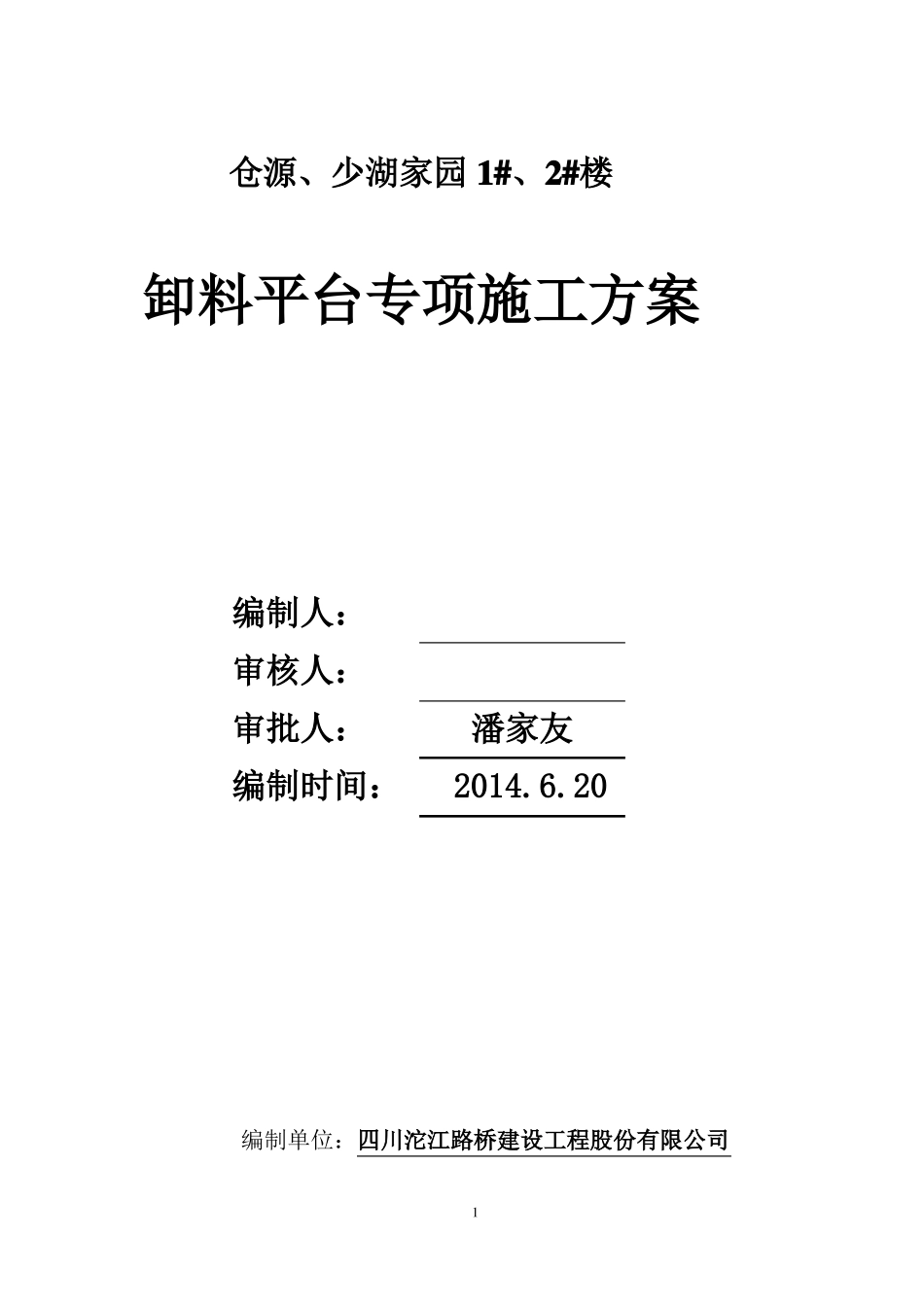

仓源、少湖家园 1#、2#楼卸料平台专项施工方案编制人：审核人：审批人：潘家友编制时间： 2014.6.20编制单位：四川沱江路桥建设工程股份有限公司1目录一、编制依据二、工程概况2.1 建筑结构设计概况2.2、卸料平台搭设概况三、材料及要求3.1、钢管3.2、扣件3.3、吊环用圆钢及花篮螺杆3.4、钢丝绳3.5、安全网3.6、安全警示、限载牌3.7、槽钢四、卸料平台的搭设要求4.1、工具式卸料平台搭设措施4.2、工具式卸料平台安装方法五、 卸料平台技术标准六、卸料平台计算书、参数信息、次梁的计算3、主梁的计算4、钢丝拉绳的内力计算:、钢丝拉绳的强度计算:6、钢丝拉绳吊环的强度计算:七、附图：卸料平台大样八、安装与拆除2 1 2 5一、编制依据表 1序号编制依据编号建筑施工扣件式钢管脚手架安全技术规1程2建筑施工安全检查标准3建筑结构荷载规范4建筑施工脚手架实用手册5建筑施工计算手册6建筑施工手册二、工程概况2.1 建筑结构设计概况JGJ 130-2011JGJ59-2011GB50009-2012中国建筑工业出版社中国建筑工业出版社中国建筑工业出版社 第四版工程名称：仓源.少湖家园 1、2 号楼工程地址：富顺县盐井街原包装厂建设单位：自贡市仓源置业有限公司设计单位：自贡市新四维规划建筑工程设计有限公司勘察单位：四川盐业地质钻井大队监理单位：富顺嘉信建设监理有限公司施工单位：四川沱江路桥建设工程股份有限公司工程位于富顺县盐井街（富世镇原包装厂），为短肢剪力墙结构，地下一层，地上 9层，建筑面积地上 5700 平方米，地下 1890 平方米。因该工程东面和北面地下车库未完全施工，结构形式：框架结构；抗震裂度：7 度。工程场地较宽，有利施工，要保持道路清洁、畅通，尽量减少施工垃圾对环境的影响。场地已平整，道路已畅通，施工用水、用电已到施工现场。工程所需材料：由施工单位提供；材料的质量保证资料由各提供单位向供货商索取均由施工单位保存。2.2、卸料平台搭设概况本工程卸料平台采用工具式卸料平台，1#楼每层设置 4 个卸料平台，2#楼每层设置 1个卸料平台，具体布置见附图。卸料平台根据各楼栋主体及外架施工进度要求同步进行安装，平台一般设置便于搬运材料的位置。卸料平台的位置设置如下图：3三、材料及要求3.1、钢管a、钢管使用部位包括立管、大横杆、小横杆、剪刀撑、附墙杆等。b、钢管采用外径为 48mm，壁厚 3.5mm，其材质应采用国家现行标准的要求。c、弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于2...
