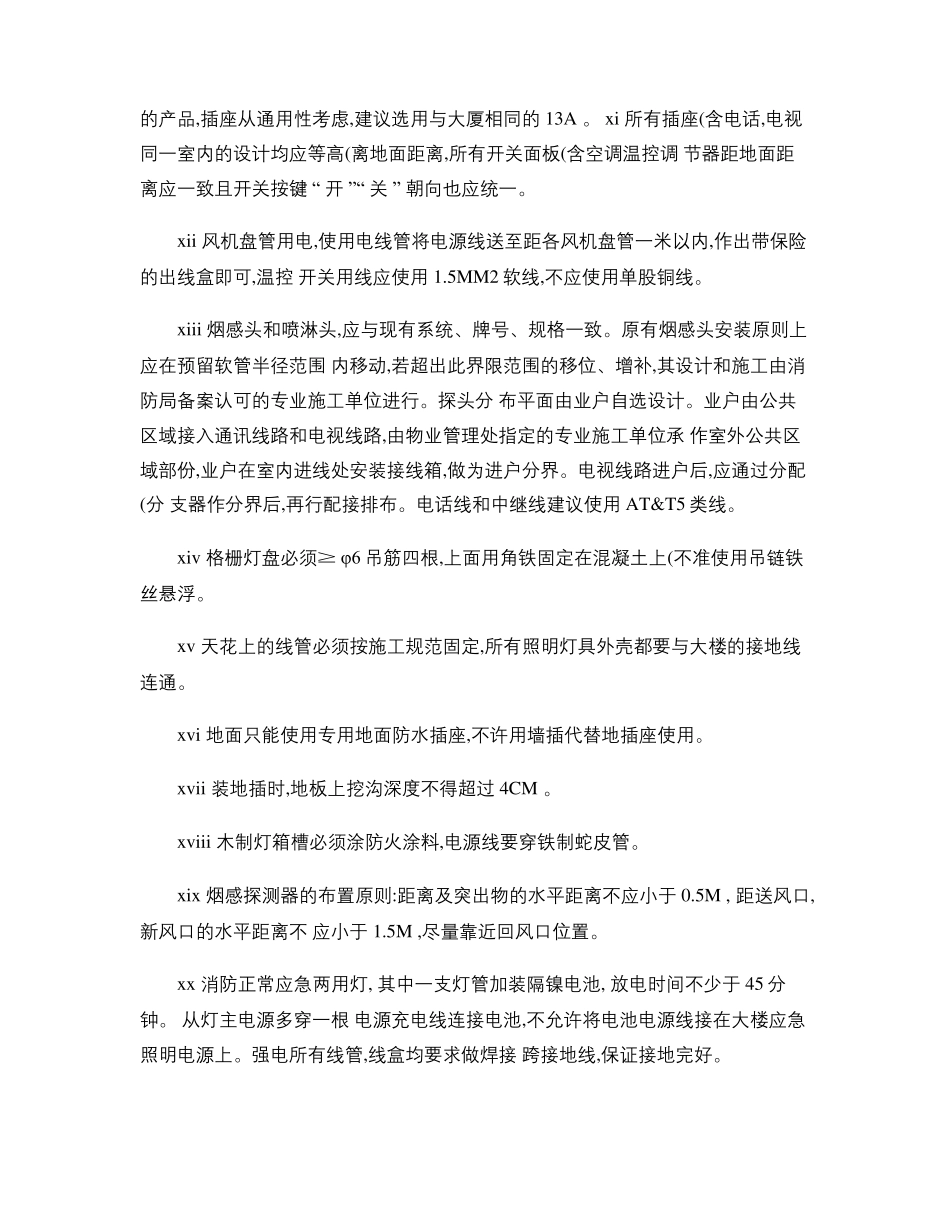

二次装修审图重点二次装修审图重点(参考稿(一二次装修电器专业审图标准和建议之施工做法要求i 设计必须符合《民用建筑电器设计规范》 JGJ/T16-92, 《民用建筑照明设计标准》 GBJ133-90 和《高 层民用建筑设计防火规范》 GB50045-92。ii 设计图中应包含所有电器系统的系统图、布线图、平面图,如照明、插座、事故照明、电话电视、计 算机网络等。iii 注明选用材料的材质、名牌、型号、数量等及施工工艺流程说明。iv 国产配电箱应有二部一委证书,进口配电箱应有商检证明,单相开关通断能力大于 6KA ,三相开关 最小通断能力大于 30KA 。v 配电箱应选用金属配电箱,在设计和使用中配电箱内应预留开关空位,所有照明,插座线路不得混用 并且插座线路均应加装漏电开关,空调控制加漏电开关。vi 开关容量,整定电流与导线载流量应匹配,照明线不应小于 2.5MM2 插座线不应小于 4MM2,接地 线截面不应低于 1.5 平方铜蕊线,接点处理要求使用端子,各支路电流设计不应大于 16A 。vii 选用灯具应尽量选用同一名牌产品,日光灯建议采用电容补偿产品。viii 电线管要求使用镀锌金属管,至分线箱(盒,灯箱应使用铁制蛇皮管,软管连接,且两端均应做 护口处理。ix 室内原有的事故照明日光灯必须保留, 位置应设在室内公共区域的居中位置,电池盒必须加装金属盖, 为了满足消防要求,移位电线管必须使用符合要求的金属管,且金属管上应涂符合要求的防火涂料。 x 插座和灯具开关面板应尽量选用同一名牌的产品,插座从通用性考虑,建议选用与大厦相同的 13A 。 xi 所有插座(含电话,电视同一室内的设计均应等高(离地面距离,所有开关面板(含空调温控调 节器距地面距离应一致且开关按键 “ 开 ”“ 关 ” 朝向也应统一。xii 风机盘管用电,使用电线管将电源线送至距各风机盘管一米以内,作出带保险的出线盒即可,温控 开关用线应使用 1.5MM2 软线,不应使用单股铜线。xiii 烟感头和喷淋头,应与现有系统、牌号、规格一致。原有烟感头安装原则上应在预留软管半径范围 内移动,若超出此界限范围的移位、增补,其设计和施工由消防局备案认可的专业施工单位进行。探头分 布平面由业户自选设计。业户由公共区域接入通讯线路和电视线路,由物业管理处指定的专业施工单位承 作室外公共区域部份,业户在室内进线处安装接线箱,做为进户分界。电视线路进户后,应通过分配(分 支器作分界后,再行配接排布。电话线和中继线建议使用 AT&T5 类线。xiv 格栅灯盘...
