承插式球墨铸铁管安装施工方案

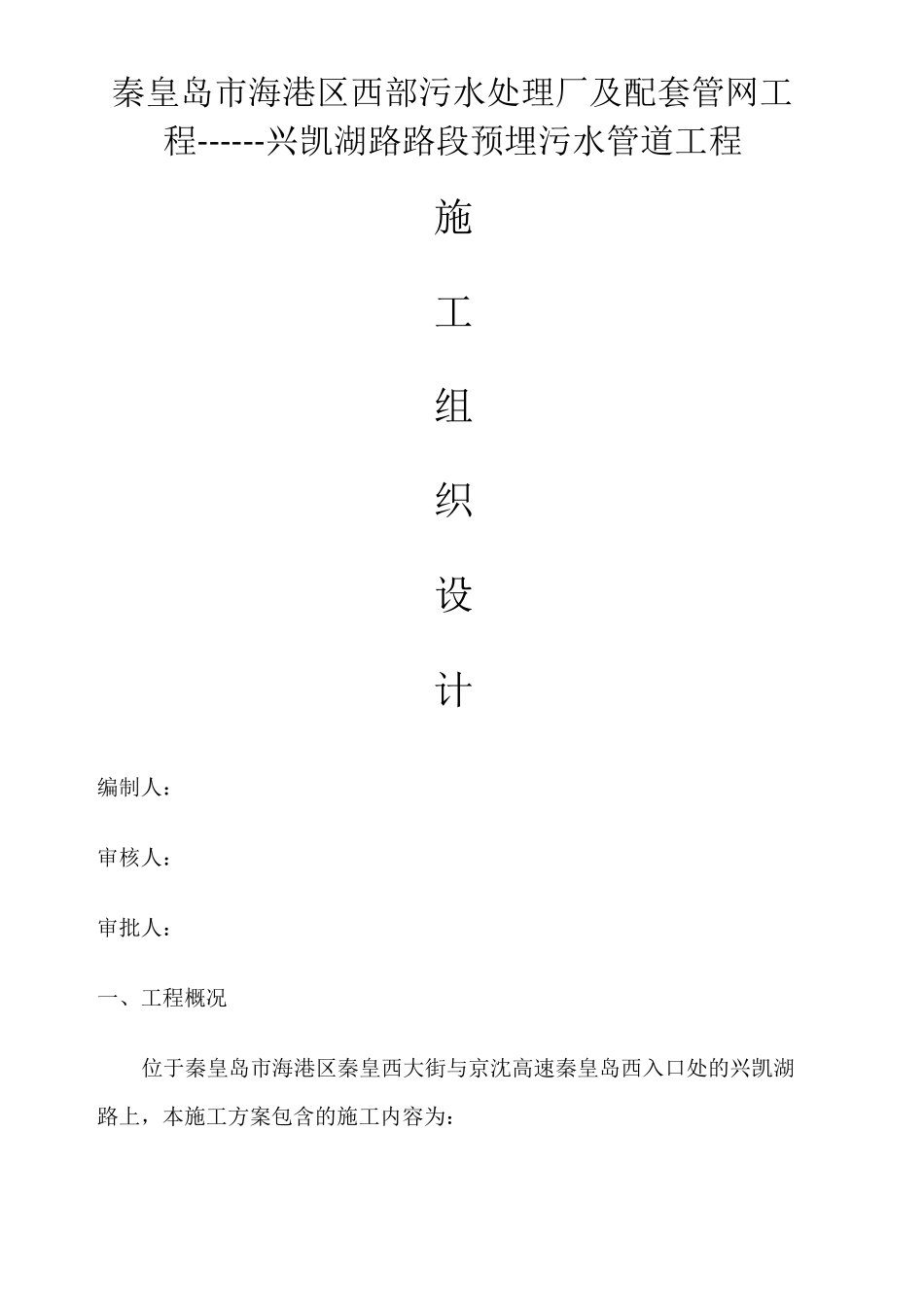

承插式球墨铸铁管安装施工方案_第1页
1/9

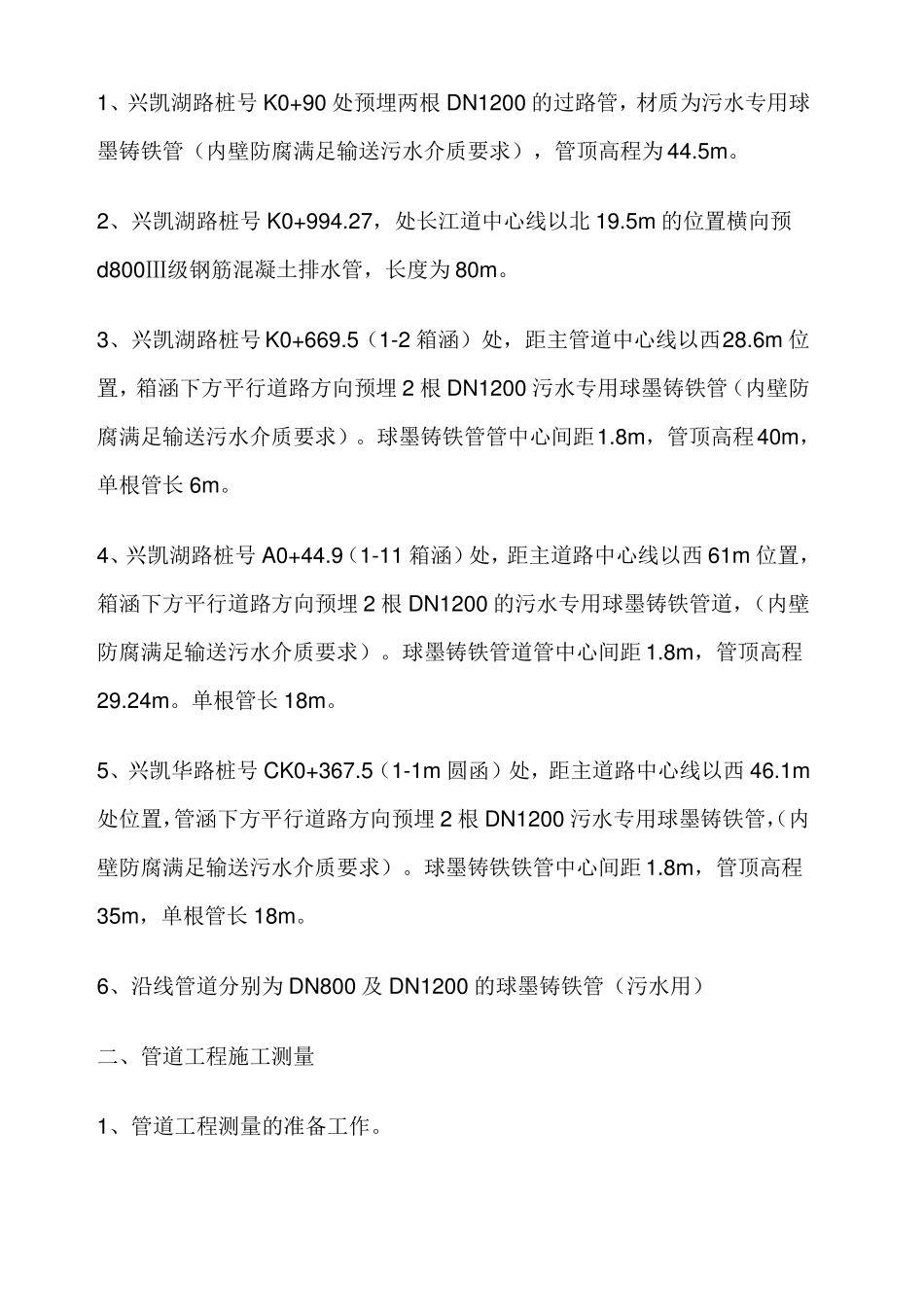

承插式球墨铸铁管安装施工方案_第2页
2/9

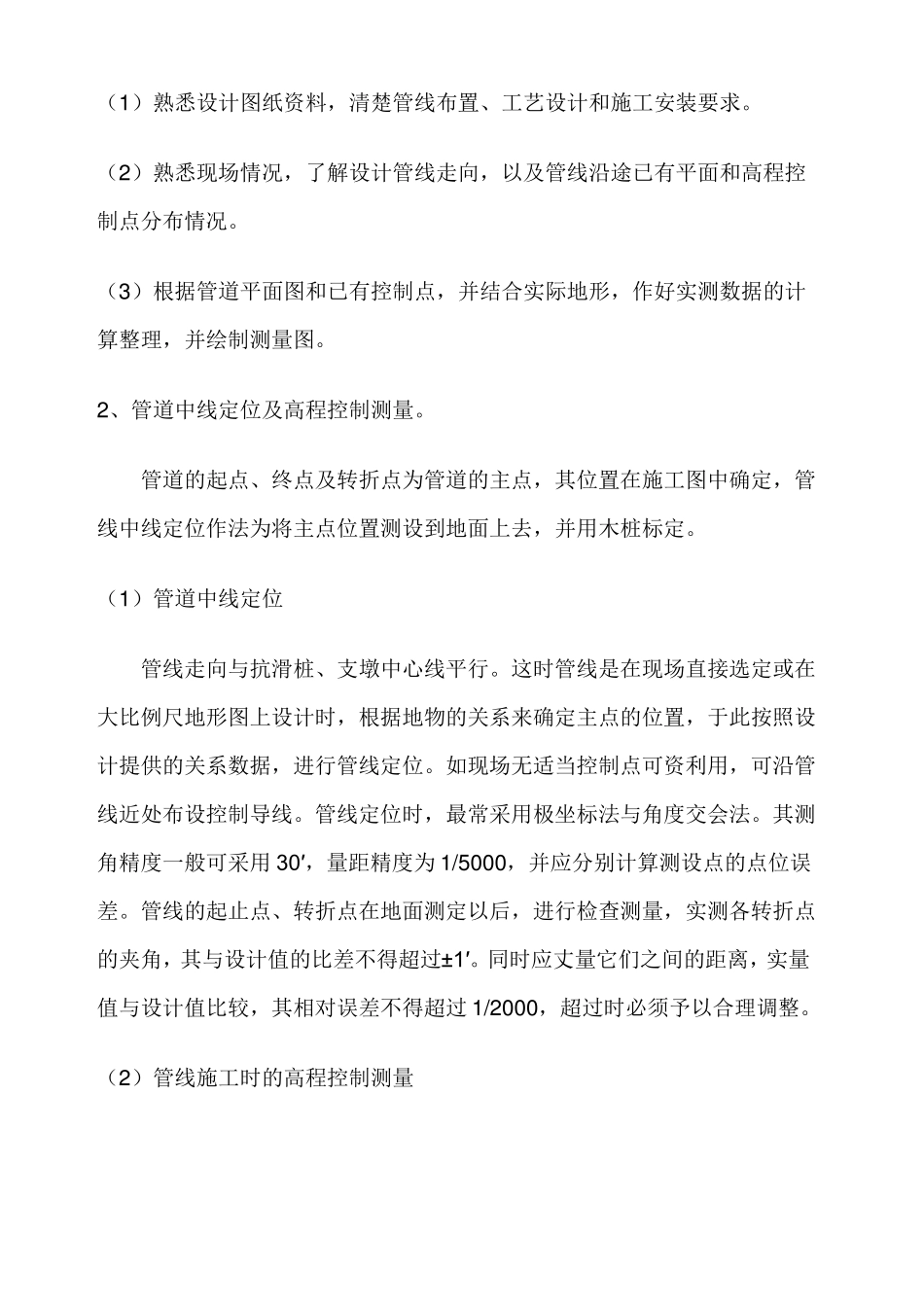

承插式球墨铸铁管安装施工方案_第3页
3/9
秦皇岛市海港区西部污水处理厂及配套管网工程------兴凯湖路路段预埋污水管道工程施工组织设计编制人:审核人:审批人:一、工程概况位于秦皇岛市海港区秦皇西大街与京沈高速秦皇岛西入口处的兴凯湖路上,本施工方案包含的施工内容为:1、兴凯湖路桩号 K0+90 处预埋两根 DN1200 的过路管,材质为污水专用球墨铸铁管(内壁防腐满足输送污水介质要求),管顶高程为 44.5m。2、兴凯湖路桩号 K0+994.27,处长江道中心线以北 19.5m 的位置横向预d800Ⅲ级钢筋混凝土排水管,长度为 80m。3、兴凯湖路桩号 K0+669.5(1-2 箱涵)处,距主管道中心线以西28.6m 位置,箱涵下方平行道路方向预埋 2 根 DN1200 污水专用球墨铸铁管(内壁防腐满足输送污水介质要求)。球墨铸铁管管中心间距1.8m,管顶高程40m,单根管长 6m。4、兴凯湖路桩号 A0+44.9(1-11 箱涵)处,距主道路中心线以西 61m 位置,箱涵下方平行道路方向预埋 2 根 DN1200 的污水专用球墨铸铁管道,(内壁防腐满足输送污水介质要求)。球墨铸铁管道管中心间距 1.8m,管顶高程29.24m。单根管长 18m。5、兴凯华路桩号 CK0+367.5(1-1m 圆函)处,距主道路中心线以西 46.1m处位置,管涵下方平行道路方向预埋 2 根 DN1200 污水专用球墨铸铁管,(内壁防腐满足输送污水介质要求)。球墨铸铁铁管中心间距 1.8m,管顶高程35m,单根管长 18m。6、沿线管道分别为 DN800 及 DN1200 的球墨铸铁管(污水用)二、管道工程施工测量1、管道工程测量的准备工作。(1)熟悉设计图纸资料,清楚管线布置、工艺设计和施工安装要求。(2)熟悉现场情况,了解设计管线走向,以及管线沿途已有平面和高程控制点分布情况。(3)根据管道平面图和已有控制点,并结合实际地形,作好实测数据的计算整理,并绘制测量图。2、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点,其位置在施工图中确定,管线中线定位作法为将主点位置测设到地面上去,并用木桩标定。(1)管道中线定位管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时,根据地物的关系来确定主点的位置,于此按照设计提供的关系数据,进行管线定位。如现场无适当控制点可资利用,可沿管线近处布设控制导线。管线定位时,最常采用极坐标法与角度交会法。其测角精度一般可采用 30′,量距精度为 1/5000,并应分别计算测设点的点位误差。管线的起止点、转折点在地面测...
