技能大赛车工试题1

技能大赛车工试题1_第1页
1/6
技能大赛车工试题1_第2页
2/6
技能大赛车工试题1_第3页
3/6

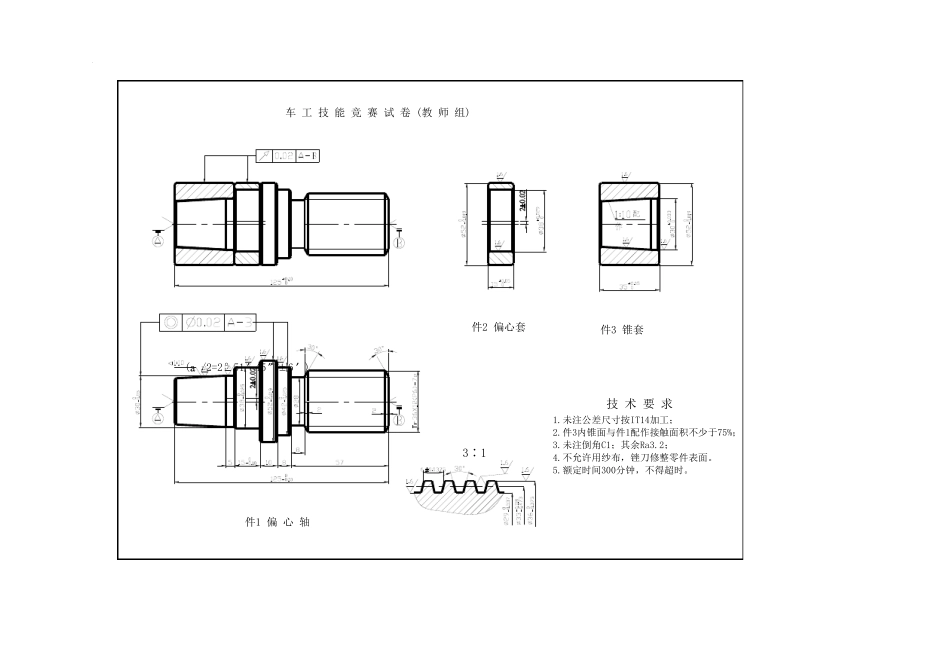

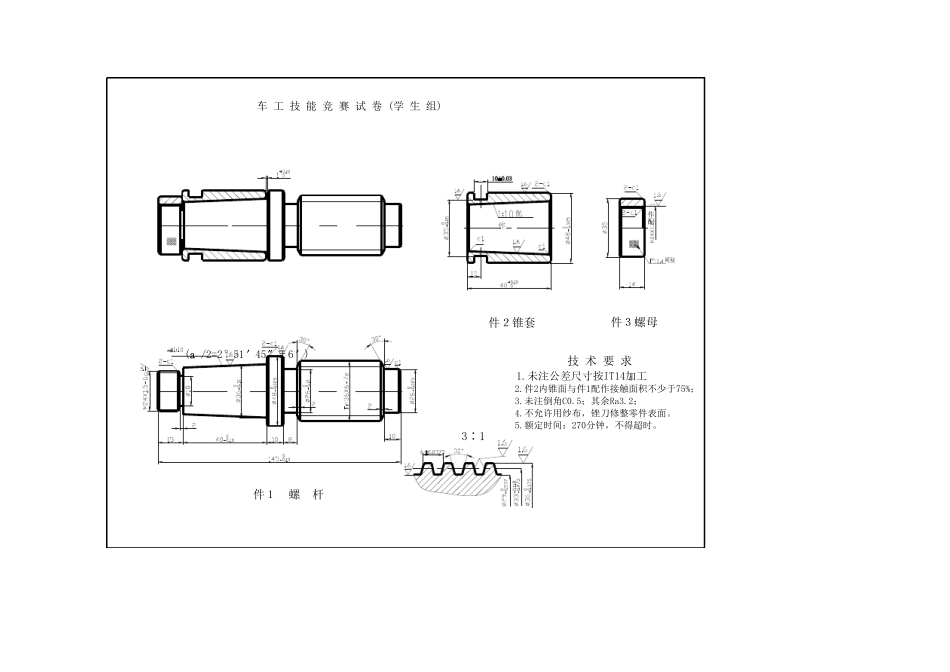

车 工 技 能 竞 赛 试 卷 (教 师 组)件2 偏心套件3 锥套(а/2=2°51′45″±6′)技 术 要 求 1.未注公差尺寸按IT14加工; 2.件3内锥面与件1配作接触面积不少于75%; 3.未注倒角C1;其余Ra3.2; 4.不允许用纱布,锉刀修整零件表面。 5.额定时间300分钟,不得超时。3∶1件1 偏 心 轴车 工 技 能 竞 赛 试 卷 (学 生 组)件2锥套(а/2=2°51′45″±6′)件3螺母技 术 要 求 1.未注公差尺寸按IT14加工; 2.件2内锥面与件1配作接触面积不少于75%; 3.未注倒角C0.5;其余Ra3.2; 4.不允许用纱布,锉刀修整零件表面。 5.额定时间:270分钟,不得超时。3∶1件1 螺 杆配作123螺 杆 套 轴 技 术 要 求 1.装配后达到图样规定的技术要求; 2.装配后不允许对工件进行任何加工。件 1件 2件 3偏 心 螺 杆偏 心 套外 锥 套5.5 小 时额 定 工 时沭阳中等专业学校第1页其余:3∶1件1 偏 心 螺 杆技术要求:1.不准使用砂纸、磨石、锉刀等辅具抛光加工表面;2.车偏心不准使用胎具;3.未注倒角C0.3;4.未注公差尺寸按IT14加工。沭阳中等专业学校第2页其余:件 2 偏 心 套技 术 要 求 1.长度未注公差尺寸按IT14加工; 2.1:10锥度与件3配研接触面积不少于75%; 3.未注倒角锐边倒钝C0.3; 4.不允许用纱布,锉刀修整零件表面。沭阳中等专业学校第3页其余:(а/2=2°51′45″±4′) 技 术 要 求 1. 20+0.021内孔不允许使用铰刀加工;0 2.长度未注公差尺寸按IT14加工; 3.未注倒角锐边倒钝C0.3; 4.不允许用纱布、锉刀修整零件表面。件 3 外 锥 套沭阳中等专业学校第4页
