拉森钢板桩拔除及注浆施工方案VIP专享

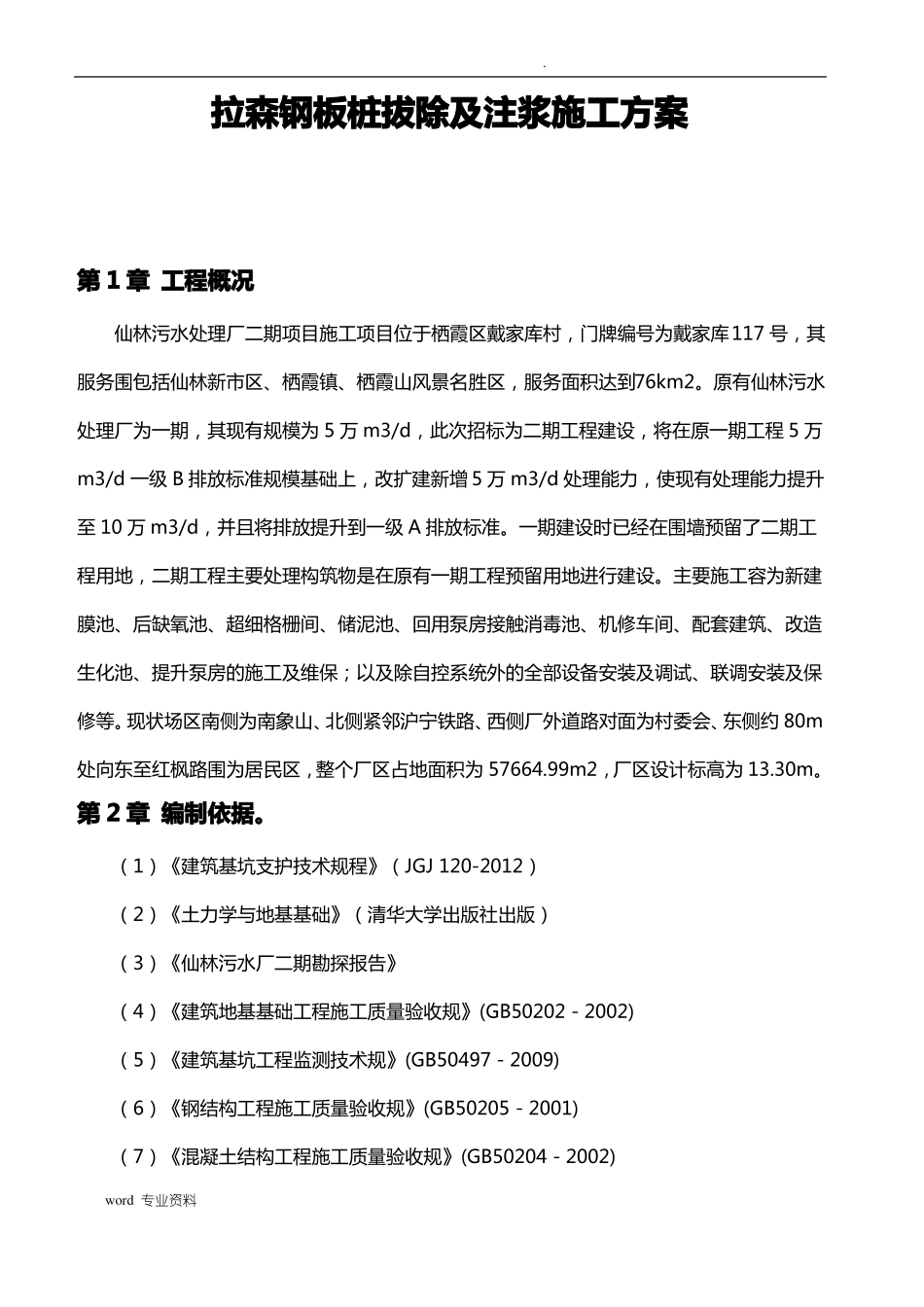

.拉森钢板桩拔除及注浆施工方案第 1 章 工程概况仙林污水处理厂二期项目施工项目位于栖霞区戴家库村，门牌编号为戴家库117 号，其服务围包括仙林新市区、栖霞镇、栖霞山风景名胜区，服务面积达到76km2。原有仙林污水处理厂为一期，其现有规模为 5 万 m3/d，此次招标为二期工程建设，将在原一期工程 5 万m3/d 一级 B 排放标准规模基础上，改扩建新增 5 万 m3/d 处理能力，使现有处理能力提升至 10 万 m3/d，并且将排放提升到一级 A 排放标准。一期建设时已经在围墙预留了二期工程用地，二期工程主要处理构筑物是在原有一期工程预留用地进行建设。主要施工容为新建膜池、后缺氧池、超细格栅间、储泥池、回用泵房接触消毒池、机修车间、配套建筑、改造生化池、提升泵房的施工及维保；以及除自控系统外的全部设备安装及调试、联调安装及保修等。现状场区南侧为南象山、北侧紧邻沪宁铁路、西侧厂外道路对面为村委会、东侧约 80m处向东至红枫路围为居民区，整个厂区占地面积为 57664.99m2，厂区设计标高为 13.30m。第 2 章 编制依据。（1）《建筑基坑支护技术规程》（JGJ 120-2012）（2）《土力学与地基基础》（清华大学出版社出版）（3）《仙林污水厂二期勘探报告》（4）《建筑地基基础工程施工质量验收规》(GB50202－2002)（5）《建筑基坑工程监测技术规》(GB50497－2009)（6）《钢结构工程施工质量验收规》(GB50205－2001)（7）《混凝土结构工程施工质量验收规》(GB50204－2002)word 专业资料.（8）《钢结构工程施工规》（GB50755-2012）（9）《冷弯钢板桩》（GB/T0831-2011）（10）《仙林污水处理厂二期设计图》（11）《仙林污水处理厂一期工程竣工图》（12） 其他有关的规及规程第 3 章 施工准备3.1 施工机械及设备机械参数机械名称打桩机履带式起重机履带式挖掘机气割机注浆机（带注浆管）Zaxis 450H50TPc2202 台1 台1 台1 套2 套用于拨钢板桩吊桩、装车挖槽、配合桩机作业及修路切割钢板桩围檩等拔桩空隙注浆型号数量使用部位3.2 劳动力组织本工程体量大，工期紧，施工高峰期在 2014 年 10 月至 2014 年 12 月，为确保实现预定工期目标，必须投入充足劳动力，科学组织、合理安排，拟在钢板桩拔除施工中投入 30人。第 4 章 钢板桩平面布置现场基坑支护所打钢板桩如图 4-1,4-2,4-3 所示：word 专业资料.型钢围檩厂外加药间word 专业资料3333图 4-1 厂外加药间钢板桩支护平面布置图.角撑...
