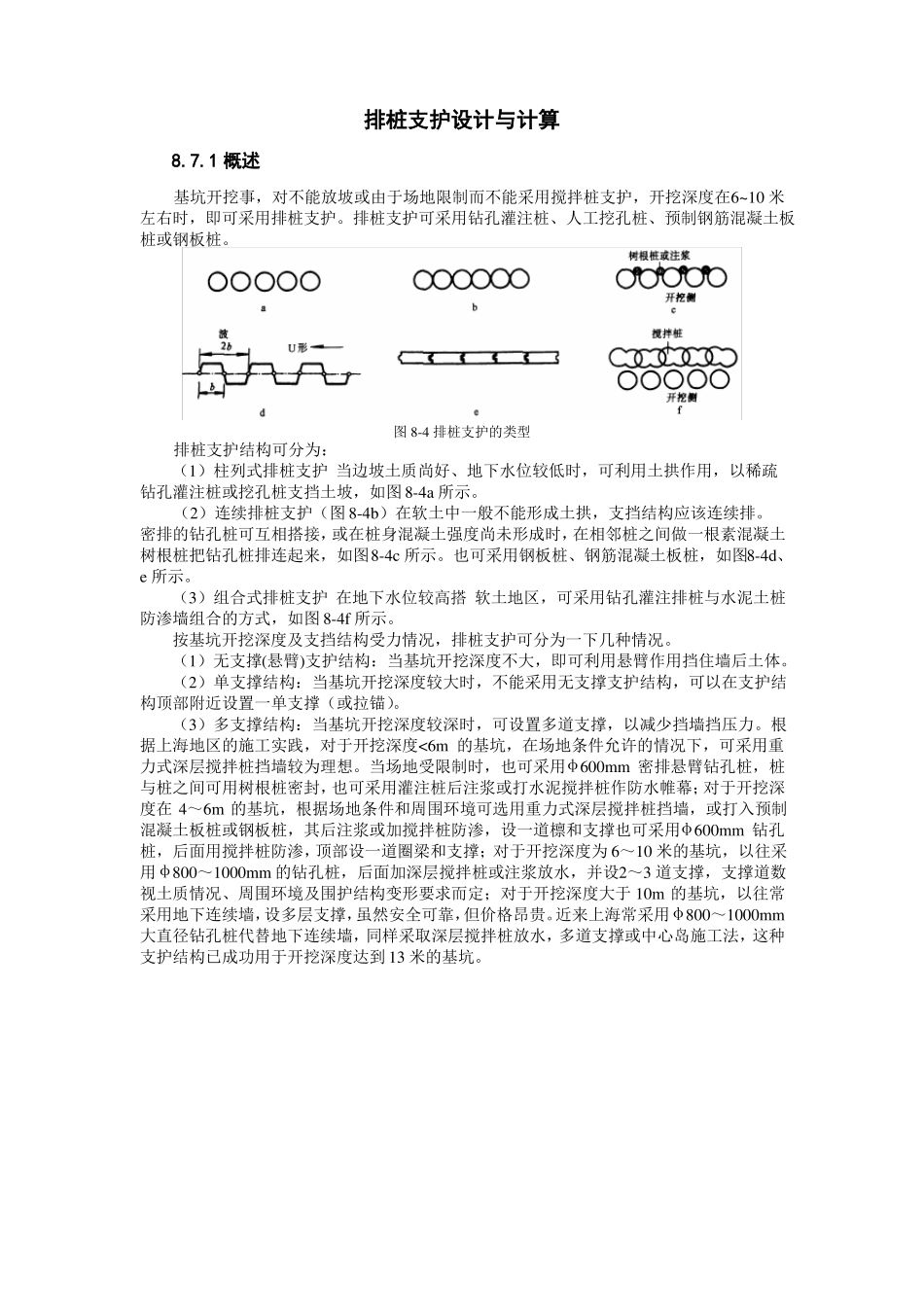

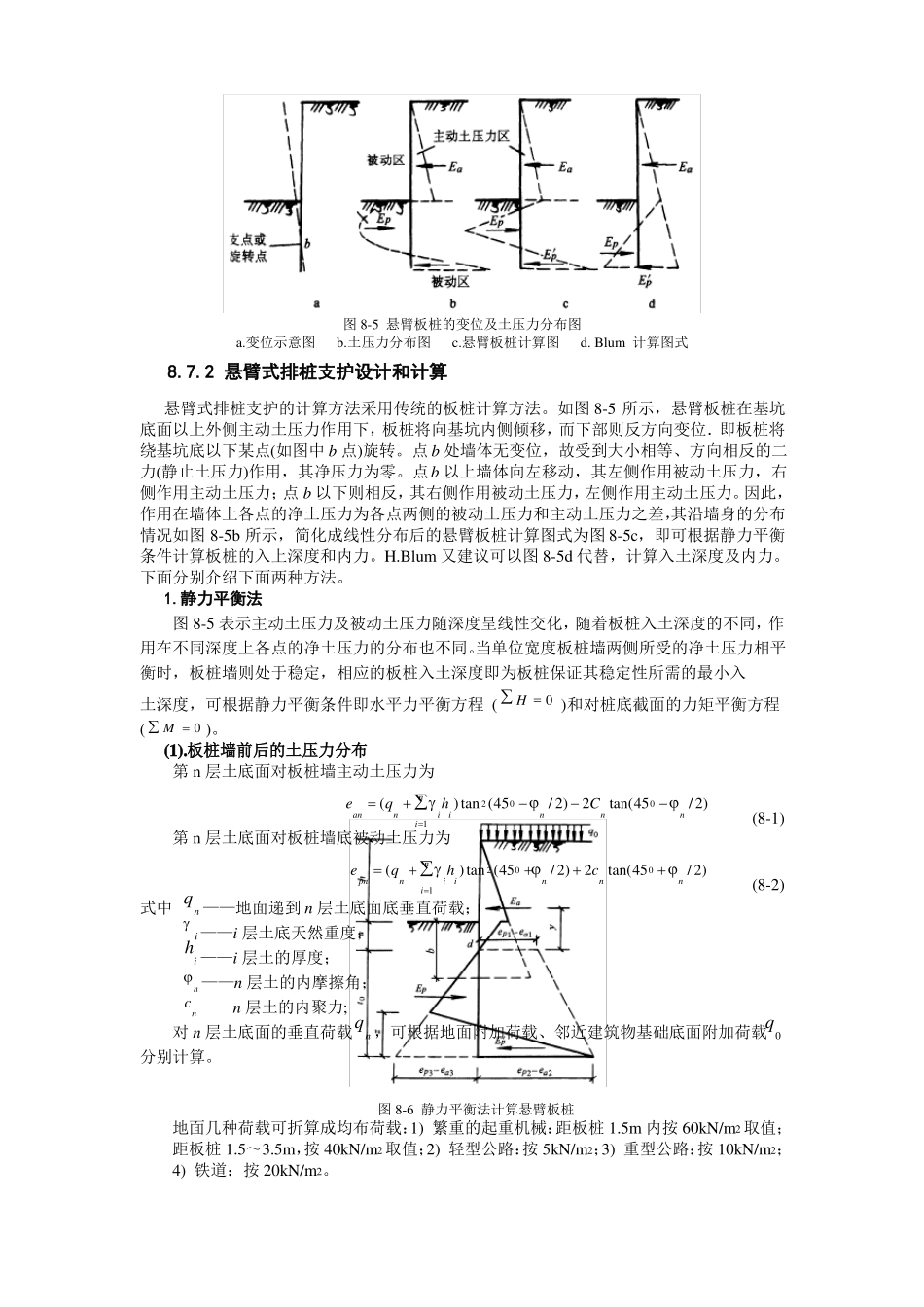

排桩支护设计与计算8.7.1 概述基坑开挖事，对不能放坡或由于场地限制而不能采用搅拌桩支护，开挖深度在6~10 米左右时，即可采用排桩支护。排桩支护可采用钻孔灌注桩、人工挖孔桩、预制钢筋混凝土板桩或钢板桩。图 8-4 排桩支护的类型排桩支护结构可分为：（1）柱列式排桩支护 当边坡土质尚好、地下水位较低时，可利用土拱作用，以稀疏钻孔灌注桩或挖孔桩支挡土坡，如图 8-4a 所示。（2）连续排桩支护（图 8-4b）在软土中一般不能形成土拱，支挡结构应该连续排。密排的钻孔桩可互相搭接，或在桩身混凝土强度尚未形成时，在相邻桩之间做一根素混凝土树根桩把钻孔桩排连起来，如图8-4c 所示。也可采用钢板桩、钢筋混凝土板桩，如图8-4d、e 所示。（3）组合式排桩支护 在地下水位较高搭 软土地区，可采用钻孔灌注排桩与水泥土桩防渗墙组合的方式，如图 8-4f 所示。按基坑开挖深度及支挡结构受力情况，排桩支护可分为一下几种情况。（1）无支撑(悬臂)支护结构：当基坑开挖深度不大，即可利用悬臂作用挡住墙后土体。（2）单支撑结构：当基坑开挖深度较大时，不能采用无支撑支护结构，可以在支护结构顶部附近设置一单支撑（或拉锚）。（3）多支撑结构：当基坑开挖深度较深时，可设置多道支撑，以减少挡墙挡压力。根据上海地区的施工实践，对于开挖深度<6m 的基坑，在场地条件允许的情况下，可采用重力式深层搅拌桩挡墙较为理想。当场地受限制时，也可采用φ600mm 密排悬臂钻孔桩，桩与桩之间可用树根桩密封，也可采用灌注桩后注浆或打水泥搅拌桩作防水帷幕；对于开挖深度在 4～6m 的基坑，根据场地条件和周围环境可选用重力式深层搅拌桩挡墙，或打入预制混凝土板桩或钢板桩，其后注浆或加搅拌桩防渗，设一道檩和支撑也可采用φ600mm 钻孔桩，后面用搅拌桩防渗，顶部设一道圈梁和支撑；对于开挖深度为 6～10 米的基坑，以往采用φ800～1000mm 的钻孔桩，后面加深层搅拌桩或注浆放水，并设2～3 道支撑，支撑道数视土质情况、周围环境及围护结构变形要求而定；对于开挖深度大于 10m 的基坑，以往常采用地下连续墙，设多层支撑，虽然安全可靠，但价格昂贵。近来上海常采用φ800～1000mm大直径钻孔桩代替地下连续墙，同样采取深层搅拌桩放水，多道支撑或中心岛施工法，这种支护结构已成功用于开挖深度达到 13 米的基坑。图 8-5 悬臂板桩的变位及土压力分布图a.变位示意图b.土压力分布图c.悬臂板桩计算图d. Blum 计算图式8.7.2 ...
