支承垫石施工作业指导书

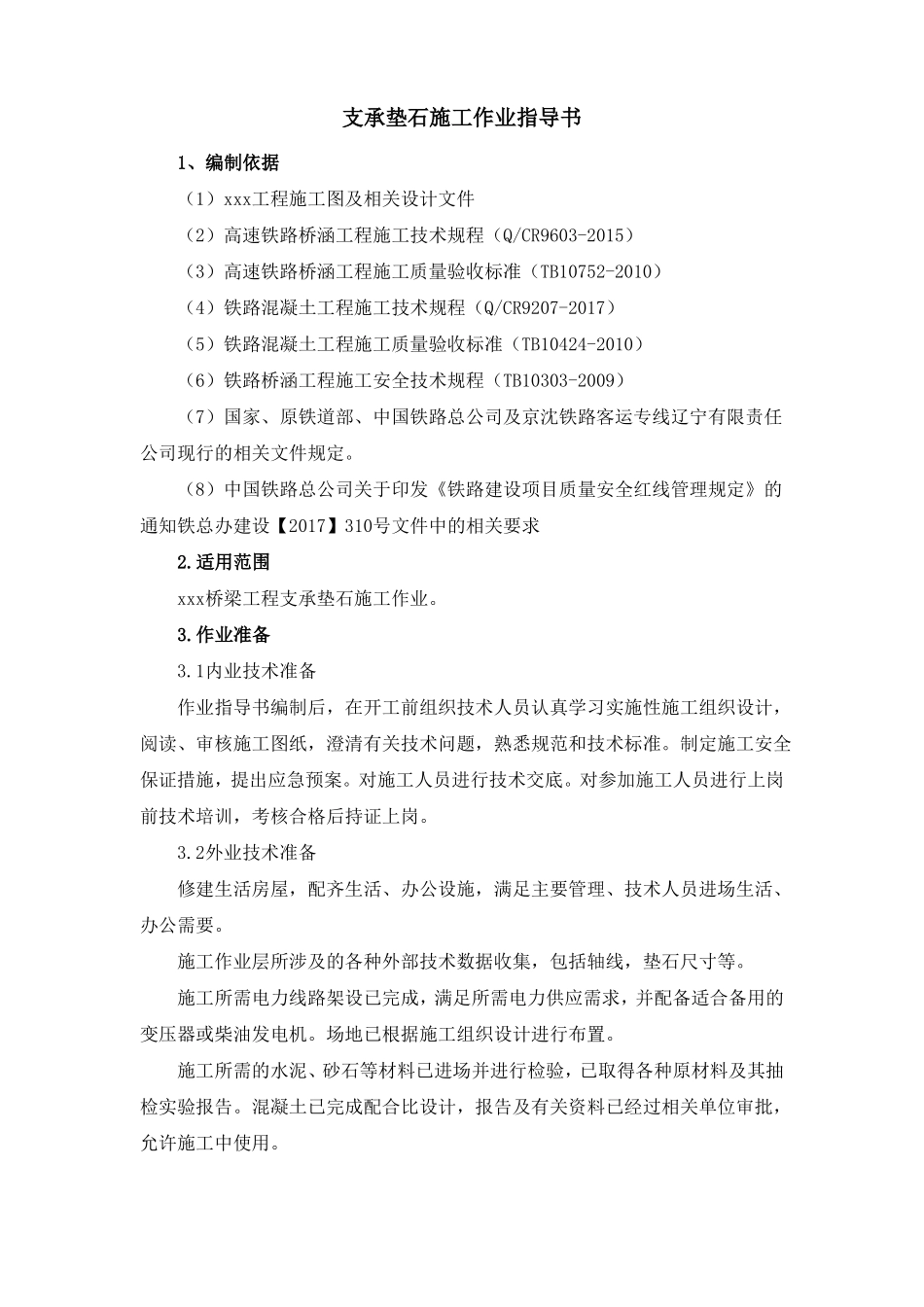

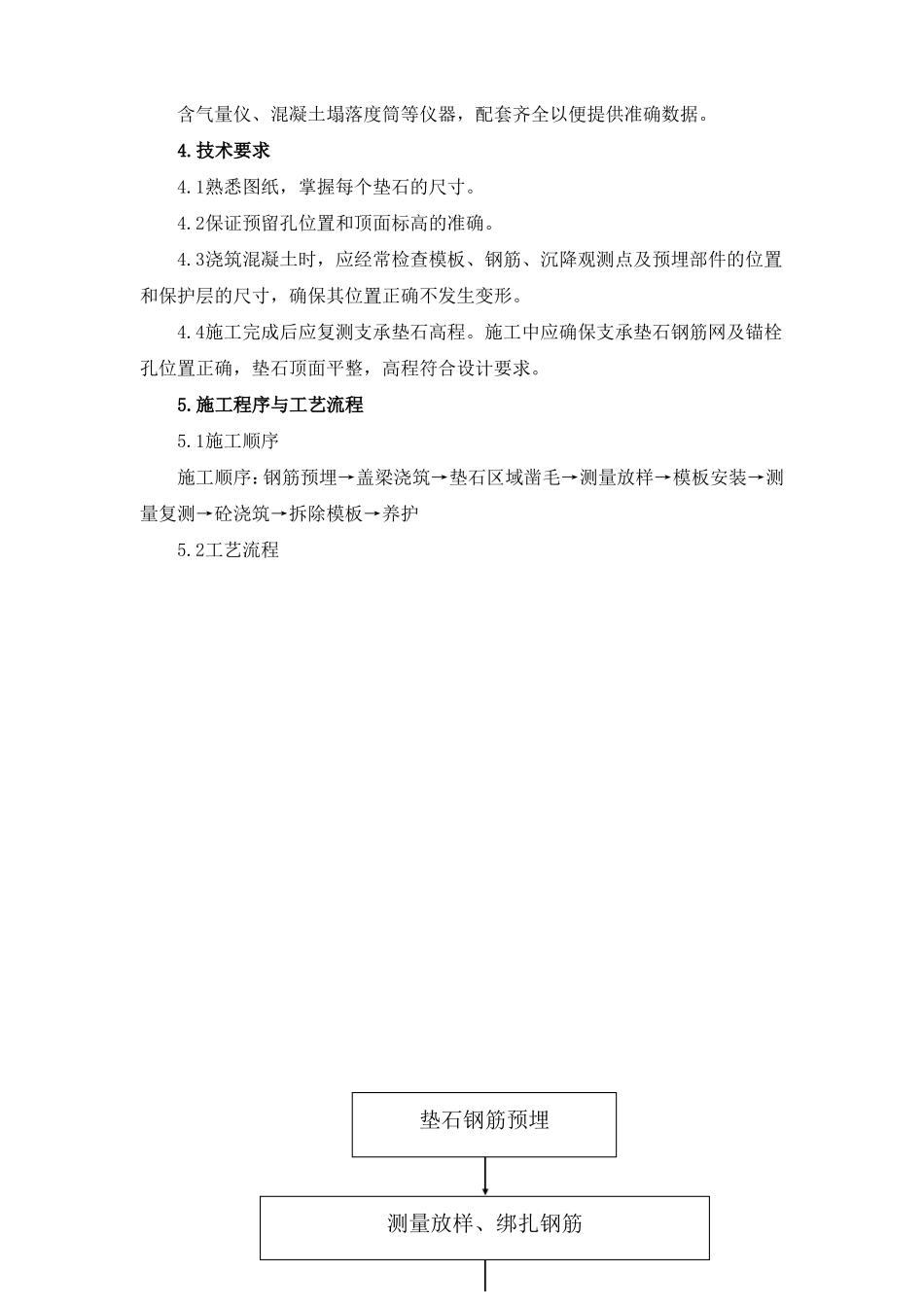

支承垫石施工作业指导书1、编制依据（1）xxx工程施工图及相关设计文件（2）高速铁路桥涵工程施工技术规程（Q/CR9603-2015）（3）高速铁路桥涵工程施工质量验收标准（TB10752-2010）（4）铁路混凝土工程施工技术规程（Q/CR9207-2017）（5）铁路混凝土工程施工质量验收标准（TB10424-2010）（6）铁路桥涵工程施工安全技术规程（TB10303-2009）（7）国家、原铁道部、中国铁路总公司及京沈铁路客运专线辽宁有限责任公司现行的相关文件规定。（8）中国铁路总公司关于印发《铁路建设项目质量安全红线管理规定》的通知铁总办建设【2017】310号文件中的相关要求2.适用范围xxx桥梁工程支承垫石施工作业。3.作业准备3.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底。对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3.2外业技术准备修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。施工作业层所涉及的各种外部技术数据收集，包括轴线，垫石尺寸等。施工所需电力线路架设已完成，满足所需电力供应需求，并配备适合备用的变压器或柴油发电机。场地已根据施工组织设计进行布置。施工所需的水泥、砂石等材料已进场并进行检验，已取得各种原材料及其抽检实验报告。混凝土已完成配合比设计，报告及有关资料已经过相关单位审批，允许施工中使用。含气量仪、混凝土塌落度筒等仪器，配套齐全以便提供准确数据。4.技术要求4.1熟悉图纸，掌握每个垫石的尺寸。4.2保证预留孔位置和顶面标高的准确。4.3浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形。4.4施工完成后应复测支承垫石高程。施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。5.施工程序与工艺流程5.1施工顺序施工顺序：钢筋预埋→盖梁浇筑→垫石区域凿毛→测量放样→模板安装→测量复测→砼浇筑→拆除模板→养护5.2工艺流程垫石钢筋预埋测量放样、绑扎钢筋支承垫石施工工艺流程6.施工要求桥台的台身、顶帽、胸墙及悬臂板分两次浇筑，施工中加强施工组织。台身钢筋、模板根据地形、台身高等条件由汽车起重机、自制提升架负责垂直提升，混凝土由混凝土泵或泵车泵送入模。6.1测量放样全站仪进行放样，精确定出垫石中...
