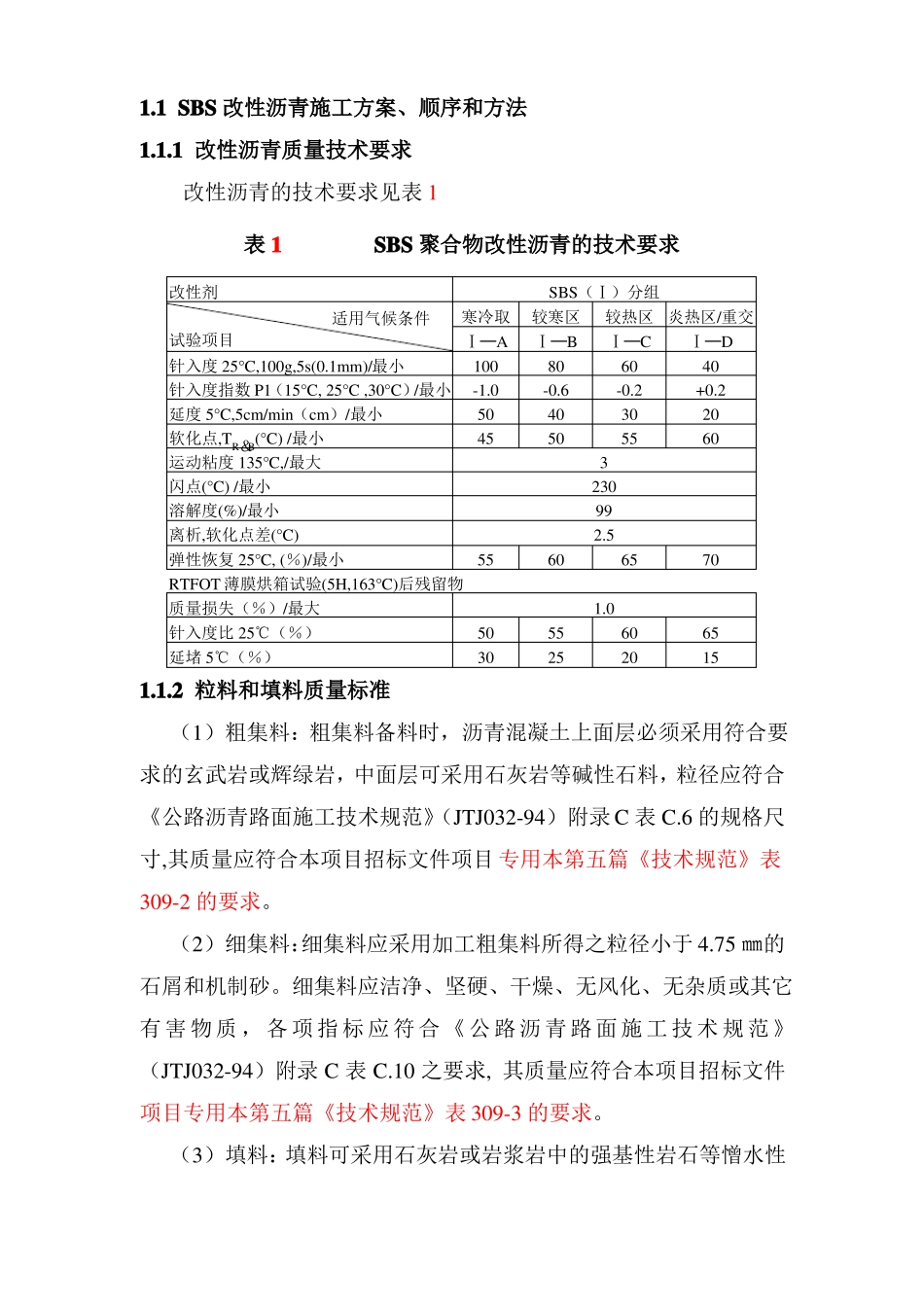

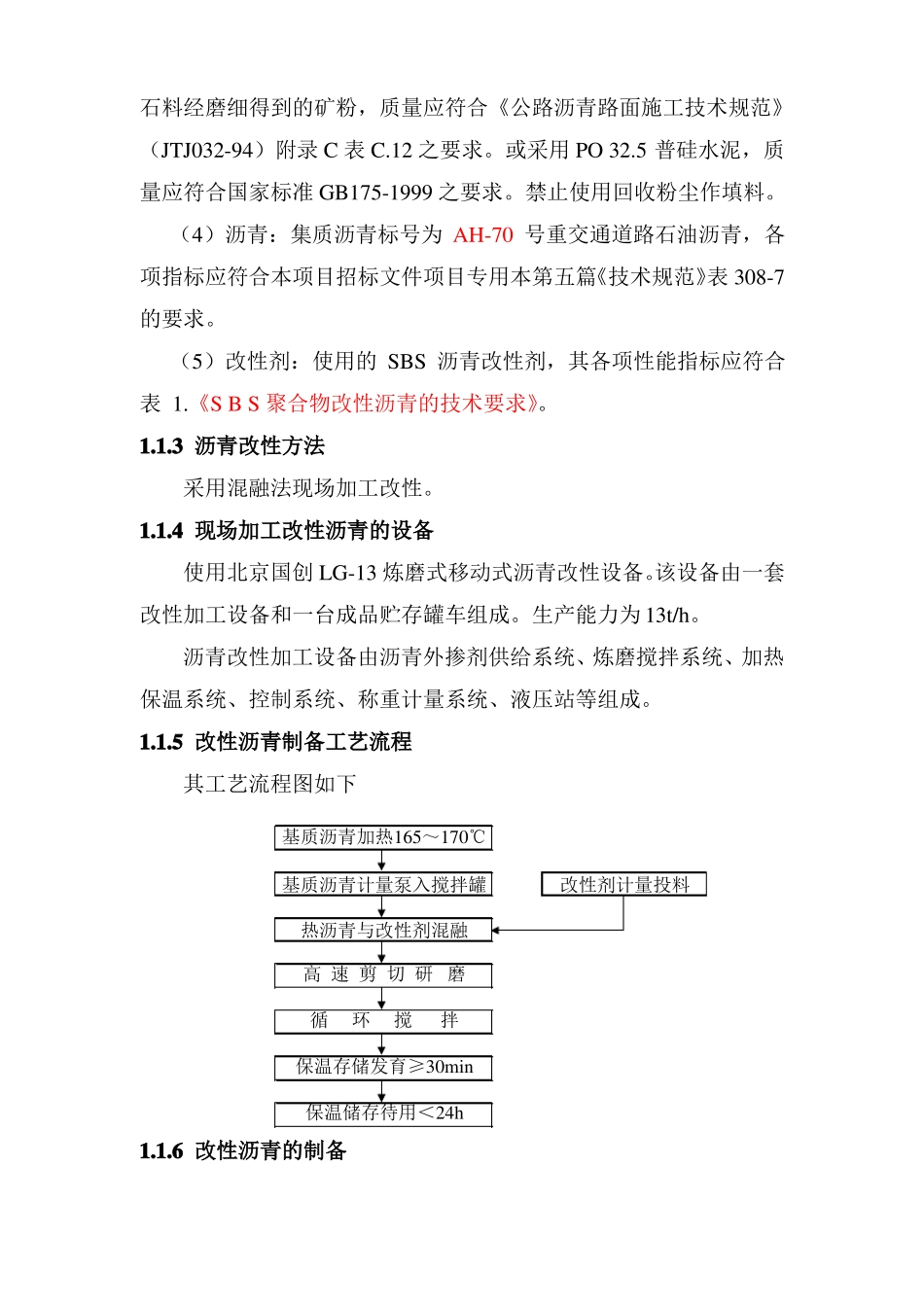

1.1 SBS 改性沥青施工方案、顺序和方法1.1.1 改性沥青质量技术要求改性沥青的技术要求见表 1表 1改性剂寒冷取Ⅰ─A针入度 25°C,100g,5s(0.1mm)/最小100针入度指数 P1(15°C, 25°C ,30°C)/最小-1.0延度 5°C,5cm/min(cm)/最小50软化点,TR&B(°C) /最小45运动粘度 135°C,/最大闪点(°C) /最小溶解度(%)/最小离析,软化点差(°C)弹性恢复 25°C, (%)/最小55RTFOT 薄膜烘箱试验(5H,163°C)后残留物质量损失(%)/最大针入度比 25℃(%)50延堵 5℃(%)30试验项目适用气候条件SBS 聚合物改性沥青的技术要求SBS(Ⅰ)分组较寒区Ⅰ─B80-0.64050较热区炎热区/重交Ⅰ─CⅠ─D6040-0.2+0.2302055603230992.565701.0552560206515601.1.2 粒料和填料质量标准(1)粗集料:粗集料备料时,沥青混凝土上面层必须采用符合要求的玄武岩或辉绿岩,中面层可采用石灰岩等碱性石料,粒径应符合《公路沥青路面施工技术规范》(JTJ032-94)附录 C 表 C.6 的规格尺寸,其质量应符合本项目招标文件项目 专用本第五篇《技术规范》表309-2 的要求。(2)细集料:细集料应采用加工粗集料所得之粒径小于 4.75 ㎜的石屑和机制砂。细集料应洁净、坚硬、干燥、无风化、无杂质或其它有 害 物 质 , 各 项 指 标 应 符 合 《 公 路 沥 青 路 面 施 工 技 术 规 范 》(JTJ032-94)附录 C 表 C.10 之要求, 其质量应符合本项目招标文件项目专用本第五篇《技术规范》表 309-3 的要求。(3)填料:填料可采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉,质量应符合《公路沥青路面施工技术规范》(JTJ032-94)附录 C 表 C.12 之要求。或采用 PO 32.5 普硅水泥,质量应符合国家标准 GB175-1999 之要求。禁止使用回收粉尘作填料。(4)沥青:集质沥青标号为 AH-70 号重交通道路石油沥青,各项指标应符合本项目招标文件项目专用本第五篇《技术规范》表 308-7的要求。(5)改性剂:使用的 SBS 沥青改性剂,其各项性能指标应符合表 1.《S B S 聚合物改性沥青的技术要求》。1.1.3 沥青改性方法采用混融法现场加工改性。1.1.4 现场加工改性沥青的设备使用北京国创 LG-13 炼磨式移动式沥青改性设备。该设备由一套改性加工设备和一台成品贮存罐车组成。生产能力为 13t/h。沥青改性加工设备由沥青外掺剂供给系统、炼磨搅拌系统、加热保温系统、控制系统、称重计量系统、液压站等组...
