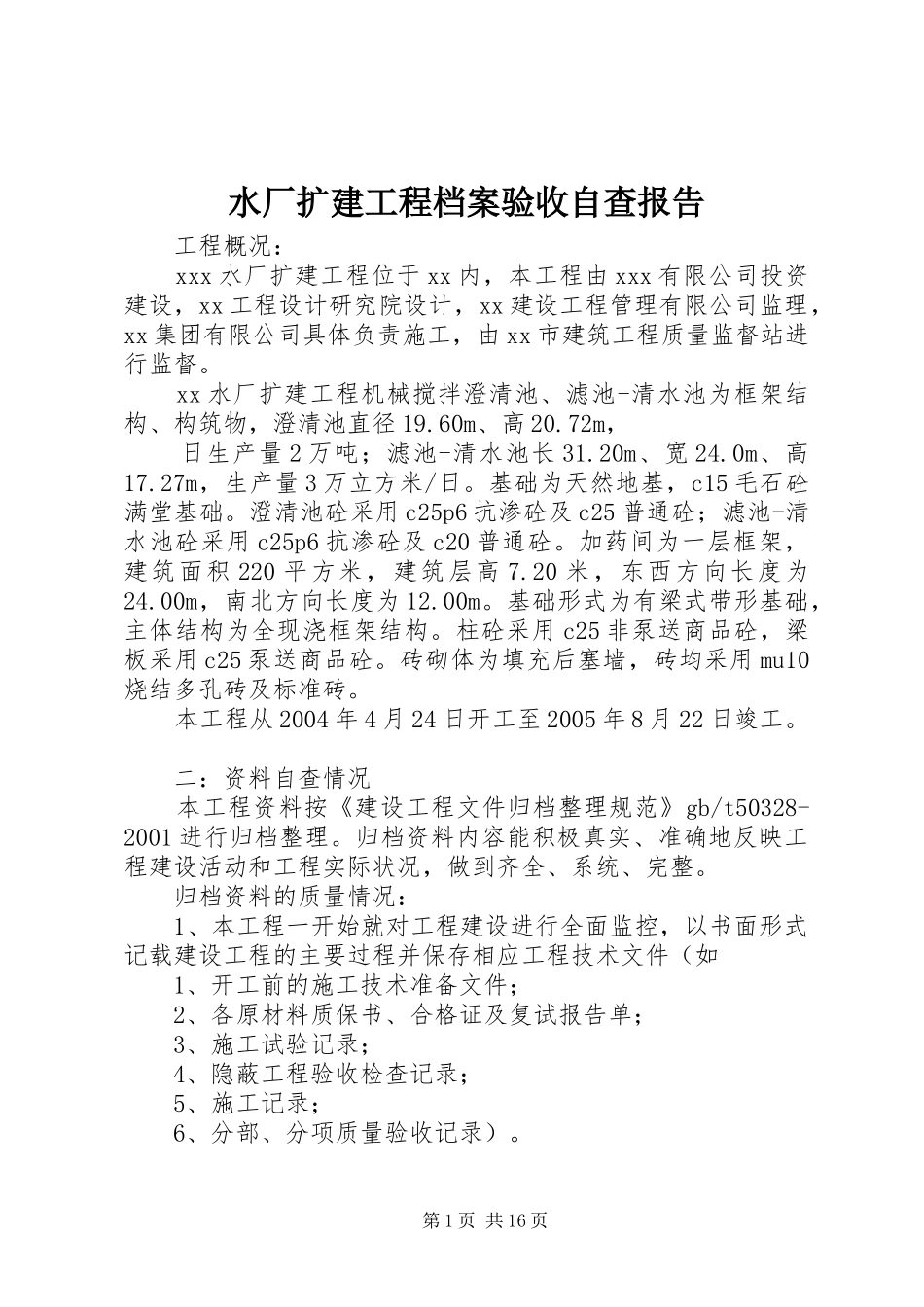

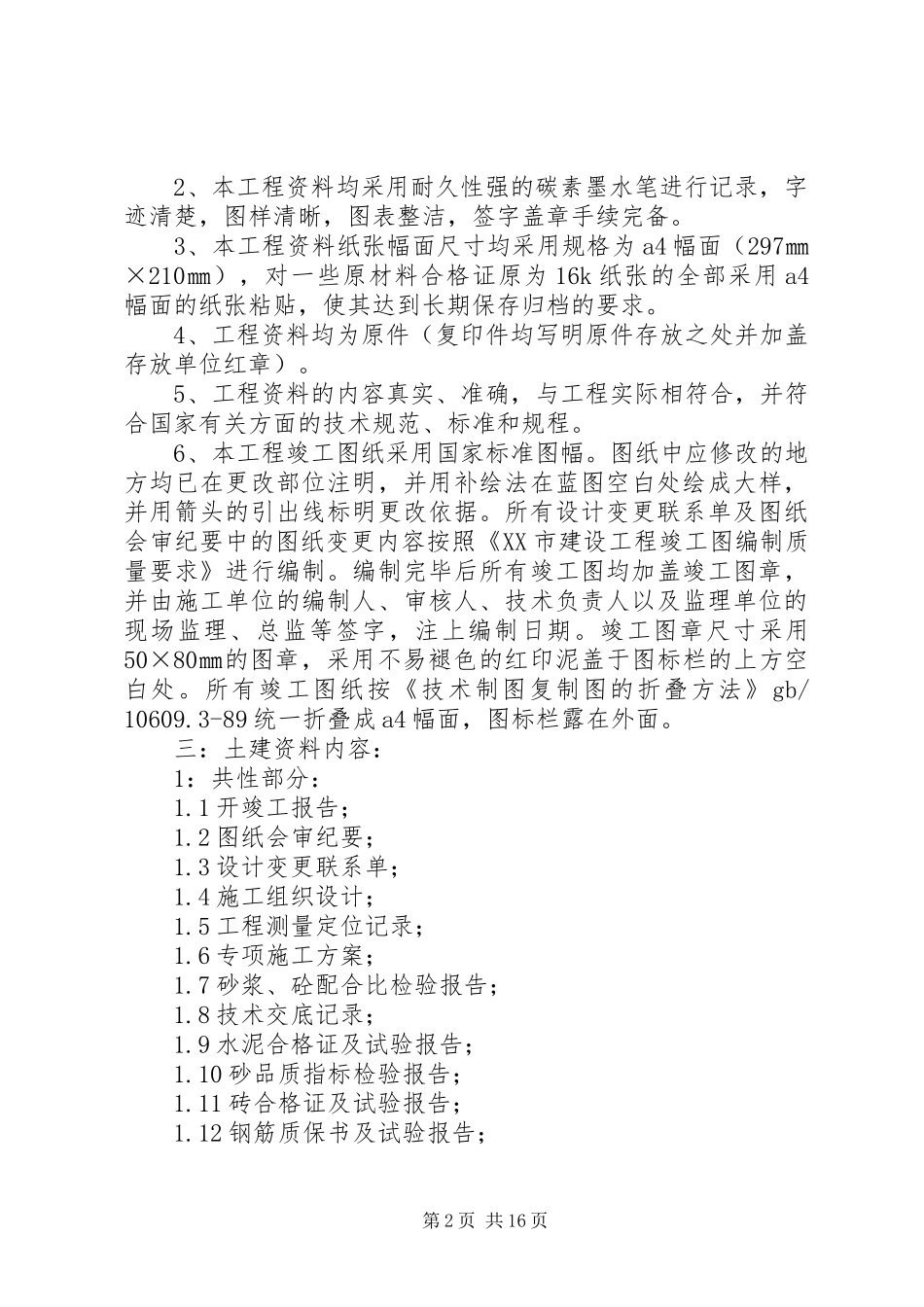

水厂扩建工程档案验收自查报告VIP免费

水厂扩建工程档案验收自查报告工程概况：xxx水厂扩建工程位于xx内，本工程由xxx有限公司投资建设，xx工程设计研究院设计，xx建设工程管理有限公司监理，xx集团有限公司具体负责施工，由xx市建筑工程质量监督站进行监督。xx水厂扩建工程机械搅拌澄清池、滤池-清水池为框架结构、构筑物，澄清池直径19.60m、高20.72m，日生产量2万吨；滤池-清水池长31.20m、宽24.0m、高17.27m，生产量3万立方米/日。基础为天然地基，c15毛石砼满堂基础。澄清池砼采用c25p6抗渗砼及c25普通砼；滤池-清水池砼采用c25p6抗渗砼及c20普通砼。加药间为一层框架，建筑面积220平方米，建筑层高7.20米，东西方向长度为24.00m，南北方向长度为12.00m。基础形式为有梁式带形基础，主体结构为全现浇框架结构。柱砼采用c25非泵送商品砼，梁板采用c25泵送商品砼。砖砌体为填充后塞墙，砖均采用mu10烧结多孔砖及标准砖。本工程从2004年4月24日开工至2005年8月22日竣工。二：资料自查情况本工程资料按《建设工程文件归档整理规范》gb/t50328-2001进行归档整理。归档资料内容能积极真实、准确地反映工程建设活动和工程实际状况，做到齐全、系统、完整。归档资料的质量情况：1、本工程一开始就对工程建设进行全面监控，以书面形式记载建设工程的主要过程并保存相应工程技术文件（如1、开工前的施工技术准备文件；2、各原材料质保书、合格证及复试报告单；3、施工试验记录；4、隐蔽工程验收检查记录；5、施工记录；6、分部、分项质量验收记录）。第1页共16页2、本工程资料均采用耐久性强的碳素墨水笔进行记录，字迹清楚，图样清晰，图表整洁，签字盖章手续完备。3、本工程资料纸张幅面尺寸均采用规格为a4幅面（297㎜×210㎜），对一些原材料合格证原为16k纸张的全部采用a4幅面的纸张粘贴，使其达到长期保存归档的要求。4、工程资料均为原件（复印件均写明原件存放之处并加盖存放单位红章）。5、工程资料的内容真实、准确，与工程实际相符合，并符合国家有关方面的技术规范、标准和规程。6、本工程竣工图纸采用国家标准图幅。图纸中应修改的地方均已在更改部位注明，并用补绘法在蓝图空白处绘成大样，并用箭头的引出线标明更改依据。所有设计变更联系单及图纸会审纪要中的图纸变更内容按照《XX市建设工程竣工图编制质量要求》进行编制。编制完毕后所有竣工图均加盖竣工图章，并由施工单位的编制人、审核人、技术负责人以及监理单位的现场监理、总监等签字，注上编制日期。竣工图章尺寸采用50×80㎜的图章，采用不易褪色的红印泥盖于图标栏的上方空白处。所有竣工图纸按《技术制图复制图的折叠方法》gb/10609.3-89统一折叠成a4幅面，图标栏露在外面。三：土建资料内容：1：共性部分：1.1开竣工报告；1.2图纸会审纪要；1.3设计变更联系单；1.4施工组织设计；1.5工程测量定位记录；1.6专项施工方案；1.7砂浆、砼配合比检验报告；1.8技术交底记录；1.9水泥合格证及试验报告；1.10砂品质指标检验报告；1.11砖合格证及试验报告；1.12钢筋质保书及试验报告；第2页共16页1.13防水材料合格证及检验报告；1.14塑料门窗合格证及试验报告；1.15其它材料出厂证明书。2：机械搅拌澄清池、滤池-清水池及加药间部分：2.1地基验槽记录；2.2技术复核记录；2.3隐蔽工程验收记录；2.4钢筋焊接试验报告；2.5砼试块汇总表评定表；2.6砂浆试块汇总表评定表；2.7砼施工记录；2.8沉降观测记录；2.9混凝土成型记录；2.10混凝土拆模报告及审批表；2.11砼养护记录；2.12商品砼坍落度测试记录；2.13商品砼出厂合格证；2.14分部、分项及检验批质量验收记录；2.15单位工程验收表（统表ⅰ、ⅱ、ⅲ、ⅳ）；2.16结构实物检测报告；2.17结构中间验收记录。四：水电资料内容：1：电气安装工程：（1）安装工程隐蔽验收记录；（2）接地电阻测试记录、绝缘电阻测试记录（3）配线安装记录；（4）电气安装工程材料合格证；（5）电气安装工程分部，分项工程质量评定表。2：给排水安装部分：①排水管道通水（通球）试验记录②系统清洗记录③给排水安装工程合格证④给排水安装隐蔽工程验收记录⑤管道、设备强度试压试验记录⑥给排水安装工程分部，分项工程质量评定表。...
