水利工程中建筑物构造缝处理对策研讨VIP免费

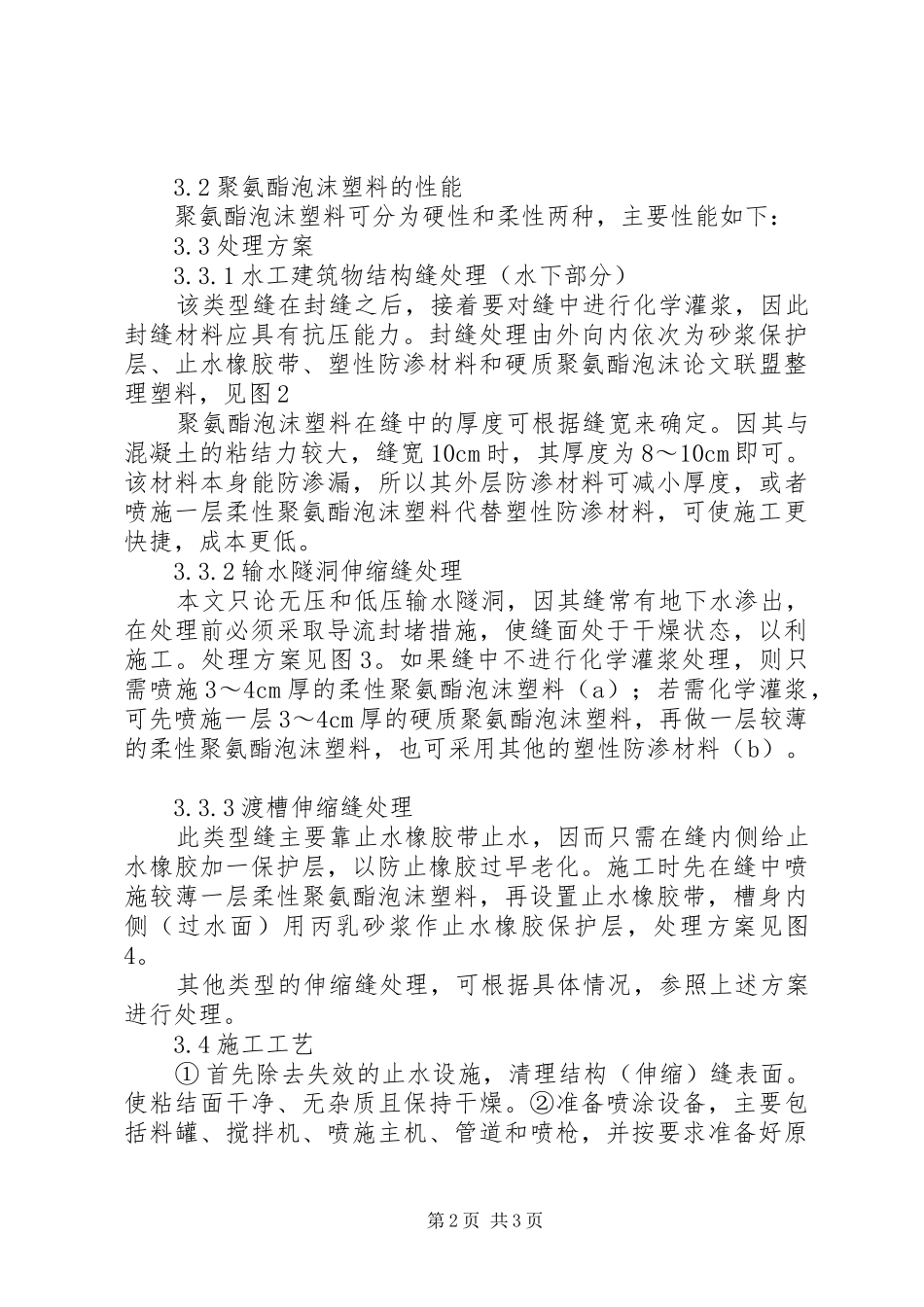

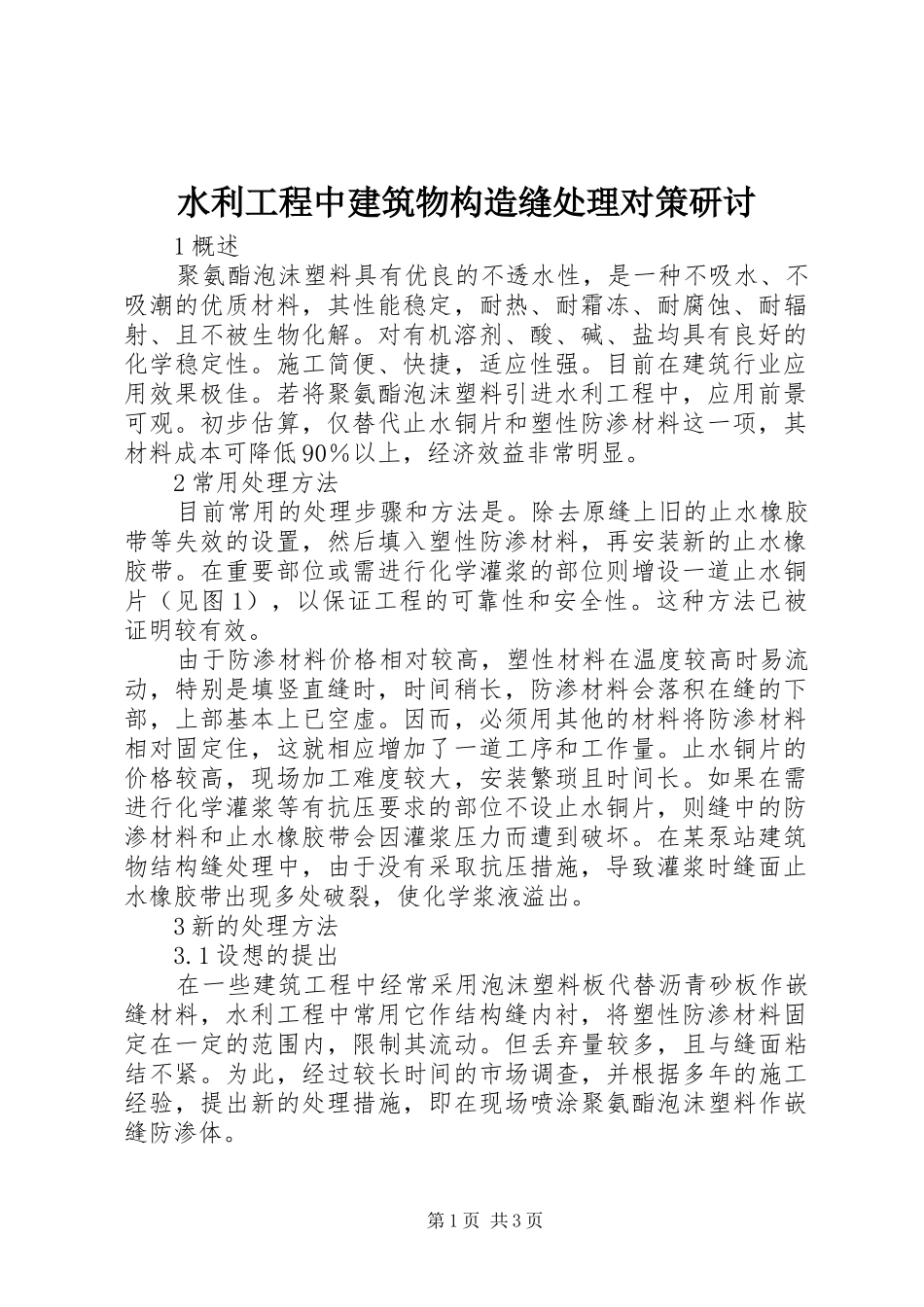

水利工程中建筑物构造缝处理对策研讨1概述聚氨酯泡沫塑料具有优良的不透水性，是一种不吸水、不吸潮的优质材料，其性能稳定，耐热、耐霜冻、耐腐蚀、耐辐射、且不被生物化解。对有机溶剂、酸、碱、盐均具有良好的化学稳定性。施工简便、快捷，适应性强。目前在建筑行业应用效果极佳。若将聚氨酯泡沫塑料引进水利工程中，应用前景可观。初步估算，仅替代止水铜片和塑性防渗材料这一项，其材料成本可降低90％以上，经济效益非常明显。2常用处理方法目前常用的处理步骤和方法是。除去原缝上旧的止水橡胶带等失效的设置，然后填入塑性防渗材料，再安装新的止水橡胶带。在重要部位或需进行化学灌浆的部位则增设一道止水铜片（见图1），以保证工程的可靠性和安全性。这种方法已被证明较有效。由于防渗材料价格相对较高，塑性材料在温度较高时易流动，特别是填竖直缝时，时间稍长，防渗材料会落积在缝的下部，上部基本上已空虚。因而，必须用其他的材料将防渗材料相对固定住，这就相应增加了一道工序和工作量。止水铜片的价格较高，现场加工难度较大，安装繁琐且时间长。如果在需进行化学灌浆等有抗压要求的部位不设止水铜片，则缝中的防渗材料和止水橡胶带会因灌浆压力而遭到破坏。在某泵站建筑物结构缝处理中，由于没有采取抗压措施，导致灌浆时缝面止水橡胶带出现多处破裂，使化学浆液溢出。3新的处理方法3.1设想的提出在一些建筑工程中经常采用泡沫塑料板代替沥青砂板作嵌缝材料，水利工程中常用它作结构缝内衬，将塑性防渗材料固定在一定的范围内，限制其流动。但丢弃量较多，且与缝面粘结不紧。为此，经过较长时间的市场调查，并根据多年的施工经验，提出新的处理措施，即在现场喷涂聚氨酯泡沫塑料作嵌缝防渗体。第1页共3页3.2聚氨酯泡沫塑料的性能聚氨酯泡沫塑料可分为硬性和柔性两种，主要性能如下：3.3处理方案3.3.1水工建筑物结构缝处理（水下部分）该类型缝在封缝之后，接着要对缝中进行化学灌浆，因此封缝材料应具有抗压能力。封缝处理由外向内依次为砂浆保护层、止水橡胶带、塑性防渗材料和硬质聚氨酯泡沫论文联盟整理塑料，见图2聚氨酯泡沫塑料在缝中的厚度可根据缝宽来确定。因其与混凝土的粘结力较大，缝宽10cm时，其厚度为8～10cm即可。该材料本身能防渗漏，所以其外层防渗材料可减小厚度，或者喷施一层柔性聚氨酯泡沫塑料代替塑性防渗材料，可使施工更快捷，成本更低。3.3.2输水隧洞伸缩缝处理本文只论无压和低压输水隧洞，因其缝常有地下水渗出，在处理前必须采取导流封堵措施，使缝面处于干燥状态，以利施工。处理方案见图3。如果缝中不进行化学灌浆处理，则只需喷施3～4cm厚的柔性聚氨酯泡沫塑料（a）；若需化学灌浆，可先喷施一层3～4cm厚的硬质聚氨酯泡沫塑料，再做一层较薄的柔性聚氨酯泡沫塑料，也可采用其他的塑性防渗材料（b）。3.3.3渡槽伸缩缝处理此类型缝主要靠止水橡胶带止水，因而只需在缝内侧给止水橡胶加一保护层，以防止橡胶过早老化。施工时先在缝中喷施较薄一层柔性聚氨酯泡沫塑料，再设置止水橡胶带，槽身内侧（过水面）用丙乳砂浆作止水橡胶保护层，处理方案见图4。其他类型的伸缩缝处理，可根据具体情况，参照上述方案进行处理。3.4施工工艺①首先除去失效的止水设施，清理结构（伸缩）缝表面。使粘结面干净、无杂质且保持干燥。②准备喷涂设备，主要包括料罐、搅拌机、喷施主机、管道和喷枪，并按要求准备好原第2页共3页材料和助剂。③将喷枪伸到喷施面上喷施，第一遍不能喷涂太厚，应来回扫动.逐渐达到设计厚度。聚氨酯泡沫塑料将在3～7s内起泡并停止流动，在这段时间内需采取措施不让其流失而浪费。一条缝面最好一次喷施完，避免间断重复喷施。喷施半小时后即可初步固化，几小时后可进行下道工序施工。4结语在除险加固工程中，经常遇到水工建筑物结构缝、输水隧道和渡槽伸缩缝的处理等问题。水工建筑物分缝处一般均设有止水铜片或塑料止水片，但实际施工时存在设置不到位或被损坏等现象，有的甚至未安设止水铜片。缝表面上的止水橡胶带因年久老化和破损而失效，缝中全靠沥青防渗。由于沥青的冷脆性等因素使得缝中沥青不能形成整体，而是呈多空...
