《油气输送管道与铁路交汇工程技术及管理规定》国能油气﹝2015﹞392号

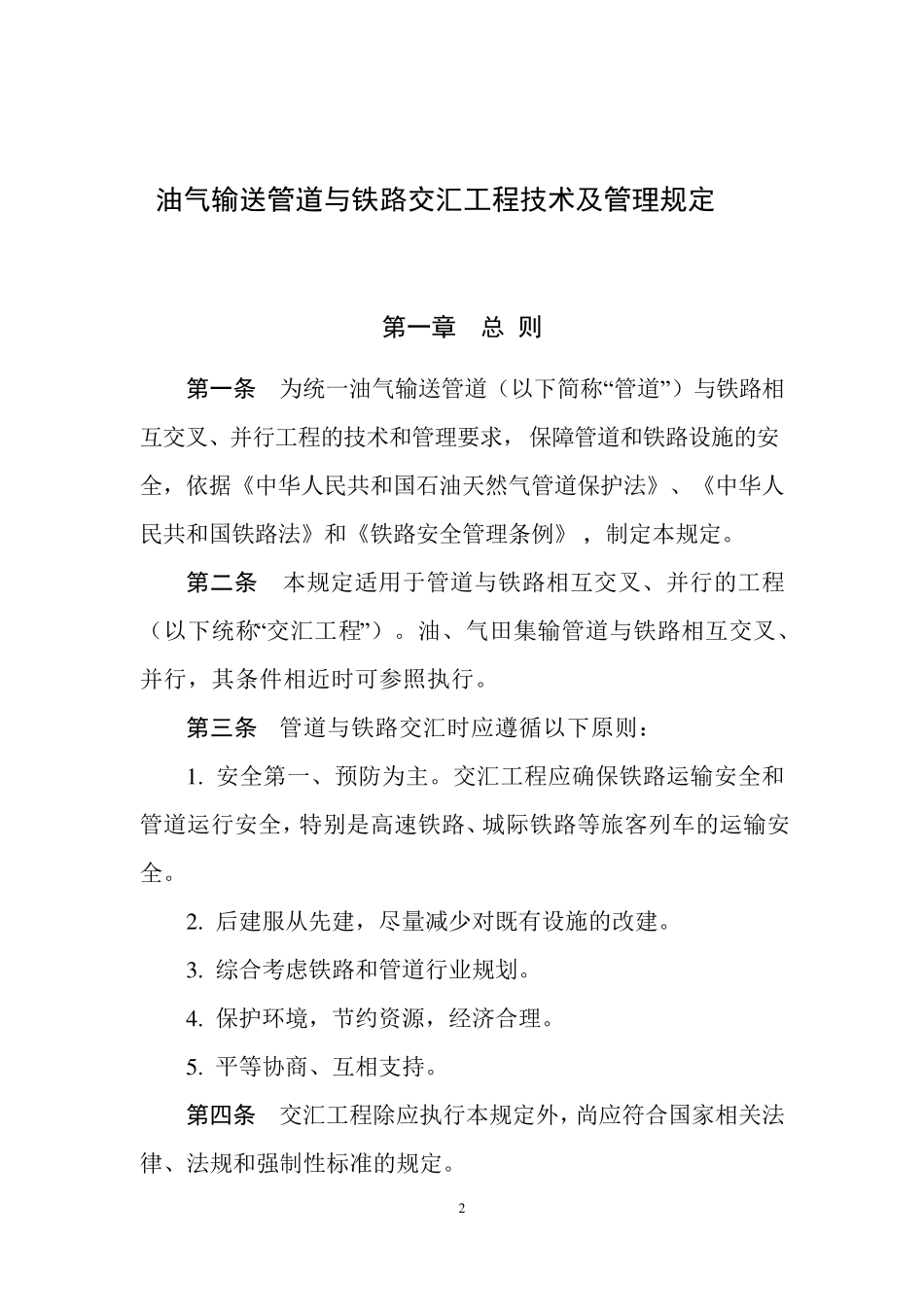

2 油气输送管道与铁路交汇工程技术及管理规定 第一章 总 则 第一条 为统一油气输送管道（以下简称“管道”）与铁路相互交叉、并行工程的技术和管理要求，保障管道和铁路设施的安全，依据《中华人民共和国石油天然气管道保护法》、《中华人民共和国铁路法》和《铁路安全管理条例》 ，制定本规定。 第二条 本规定适用于管道与铁路相互交叉、并行的工程（以下统称“交汇工程”）。油、气田集输管道与铁路相互交叉、并行，其条件相近时可参照执行。 第三条 管道与铁路交汇时应遵循以下原则： 1 . 安全第一、预防为主。交汇工程应确保铁路运输安全和管道运行安全，特别是高速铁路、城际铁路等旅客列车的运输安全。 2 . 后建服从先建，尽量减少对既有设施的改建。 3 . 综合考虑铁路和管道行业规划。 4 . 保护环境，节约资源，经济合理。 5 . 平等协商、互相支持。 第四条 交汇工程除应执行本规定外，尚应符合国家相关法律、法规和强制性标准的规定。 3 第二章 管道与铁路交叉 第五条 管道与铁路交叉位置选择应符合下列规定： 1. 管道不应在既有铁路的无砟轨道路基地段穿越，特殊条件下穿越时应进行专项设计，满足路基沉降的限制指标。 2. 管道和铁路不应在旅客车站、编组站两端咽喉区范围内交叉，不应在牵引变电所、动车段（所）、机务段（所）、车辆段（所）围墙内交叉。 3. 管道和铁路不宜在其他铁路站场、道口等建筑物和设备处交叉，不宜在设计时速 200 公里及以上铁路及动车组走行线的有砟轨道路基地段、各类过渡段、铁路桥跨越河流主河道区段交叉。确需交叉时，管道和铁路设备应采取必要的防护措施。 4. 管道宜选择在铁路桥梁、预留管道涵洞等既有设施处穿越，尽量减少在路基地段直接穿越。 第六条 管道与铁路交叉宜采用垂直交叉或大角度斜交，交叉角度不宜小于30°。 当铁路桥梁与管道交叉条件受限时，在采取安全措施的情况下交叉角度可小于 30°。 当管道采用顶进套管、顶进防护涵穿越既有铁路路基时，交叉角度不宜小于 45°。 第七条 当管道穿越铁路有砟轨道路基地段时，可采用顶进套管、顶进防护涵、定向钻、隧道等方式。 4 管道不应在设计时速200 公里及以上铁路有砟轨道路基地段采用定向钻方式穿越。 第八条 管道采用顶进套管穿越既有铁路路基时应符合下列规定： 1. 套管边缘距电气化铁路接触网立柱、信号机等支柱基础边缘的水平距离不得小于3m 。 2. 套管顶部外缘距自然地面的...
