《泵与泵站》课程设计计算书

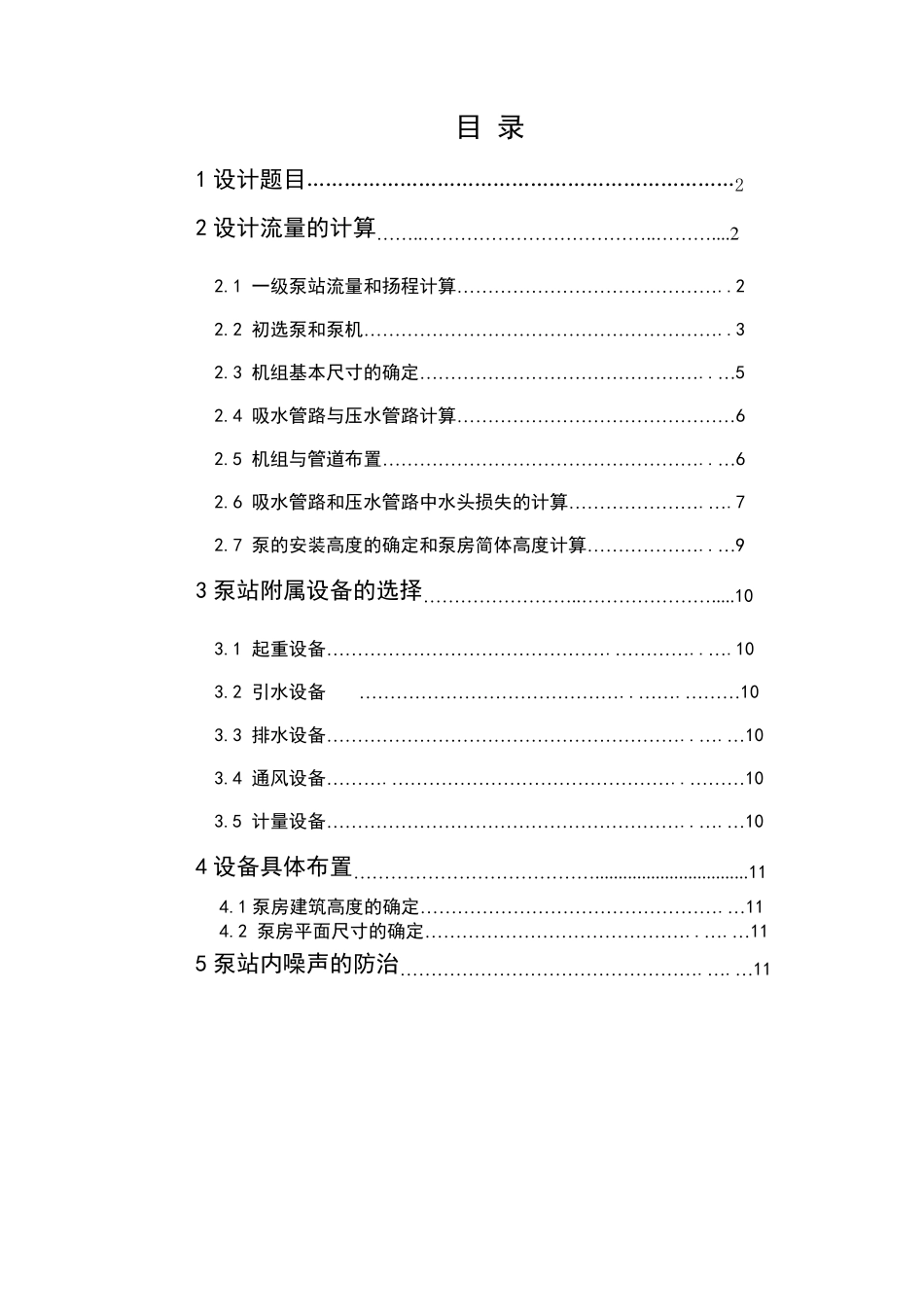

目 录 1 设计题目… … … … … … … … … … … … … … … … … … … … … … … 2 2 设计流量的计算……..………………………………..………....2 2.1 一级泵站流量和扬程计算……………………………………..2 2.2 初选泵和泵机…………………………………………………..3 2.3 机组基本尺寸的确定………………………………………..…5 2.4 吸水管路与压水管路计算………………………………………6 2.5 机组与管道布置……………………………………………..…6 2.6 吸水管路和压水管路中水头损失的计算………………….….7 2.7 泵的安装高度的确定和泵房简体高度计算………………..…9 3 泵站附属设备的选择……………………..………………….....10 3.1 起重设备……………………………………….…………..….10 3.2 引水设备 ……………………………………..…….………10 3.3 排水设备…………………………………………………..….…10 3.4 通风设备……….………………………………………..………10 3.5 计量设备…………………………………………………..….…10 4 设备具体布置………………………………….................................11 4.1 泵房建筑高度的确定………………………………………….…11 4.2 泵房平面尺寸的确定……………………………………..….…11 5 泵站内噪声的防治………………………………………….….…11 2 1 设计题目 某给水工程净水厂取水泵站设计（0 8 0 1 ,0 8 0 2 班） 此为某新建给水厂的水源工程。 （1）水量：最高日用水量为（35000＋200×座号×班级）吨/天，由于该城市用电紧张，工业用电分时段定价，为了节省运行成本，取水泵房采用分时段供水，高电费时段（6~20 时）供应总日用水量的40%，低电费时段（20~6 时）供应日用水量的60%。 （2）水源资料：取水水源为地表水，洪水水位标高46.00m（1%频率），枯水位标高39.25m（97%频率） （3）泵站为岸边式取水构筑物，距离取水河道 300m，距离给水厂2000m。 （4）给水厂反应池前配水井水面标高63.05m。 （5）该城市不允许间断供水。 （6）地质资料：粘土，地下水水位-7m。 （7）气候资料：年平均气温 15℃，年最高气温 36℃，年最低气温 4℃，无霜期 300 天。 2 设计流量的计算 2.1 一级泵站流量和扬程计算： 1．设计流量： 一天总流量：35...
