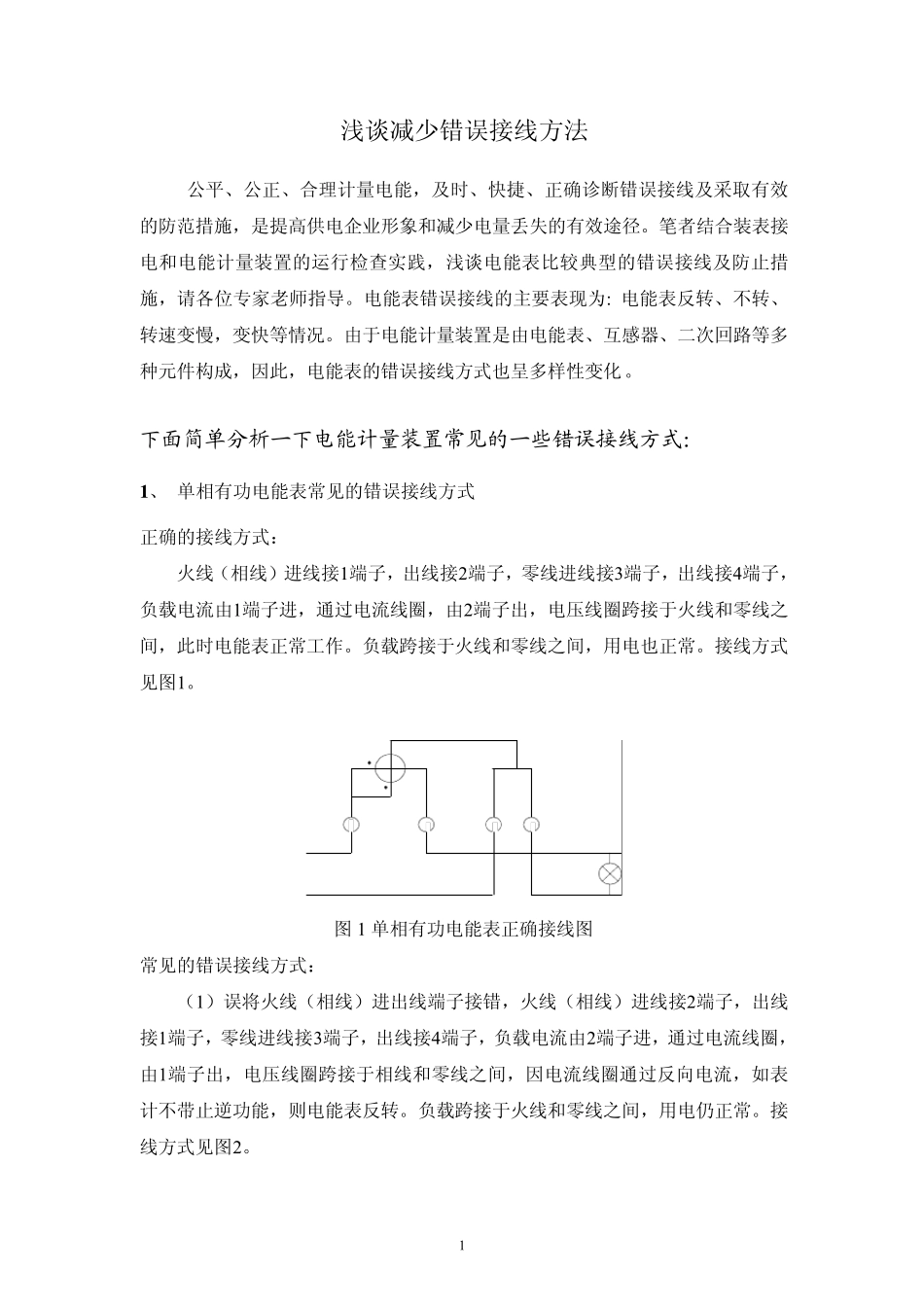

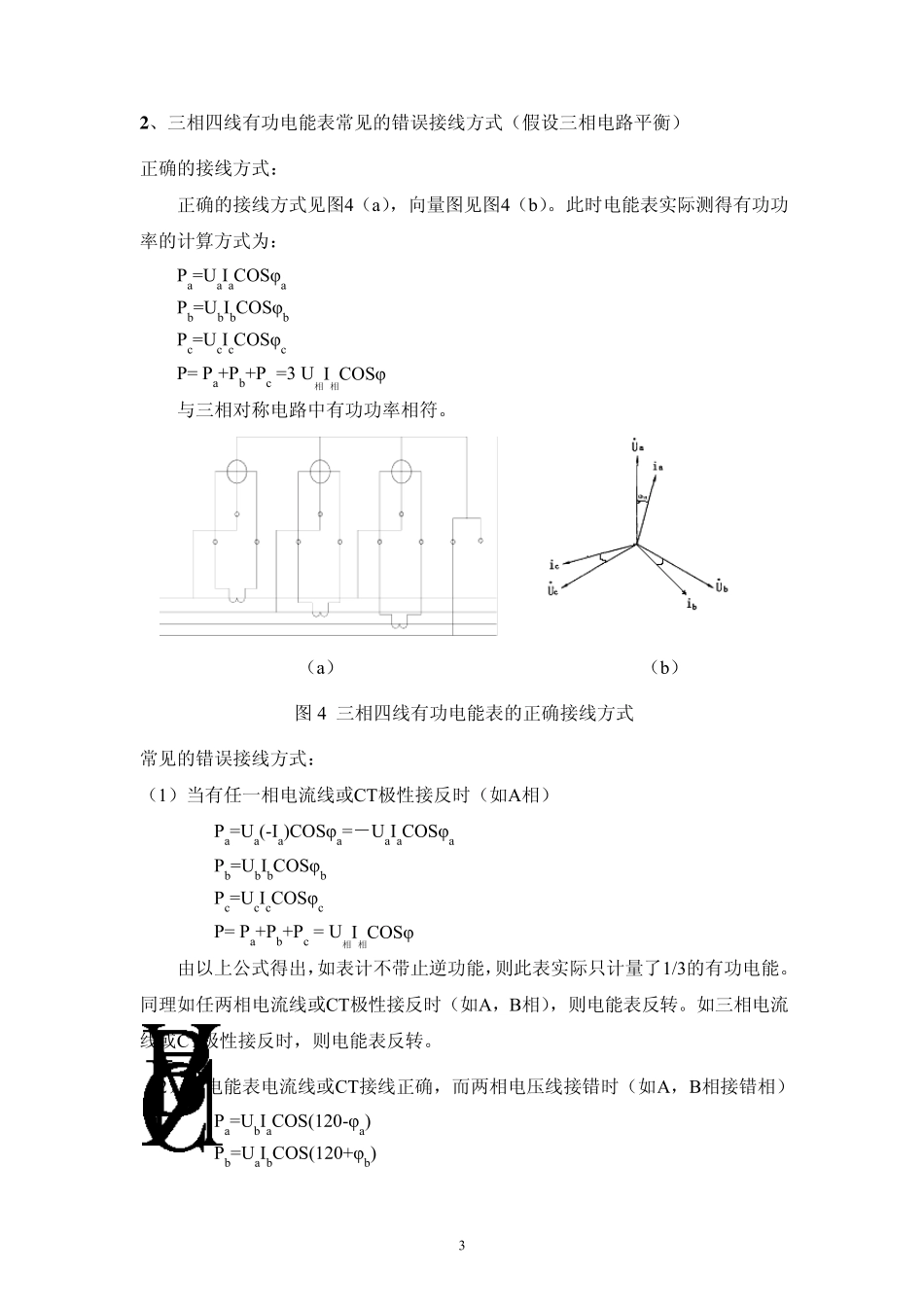

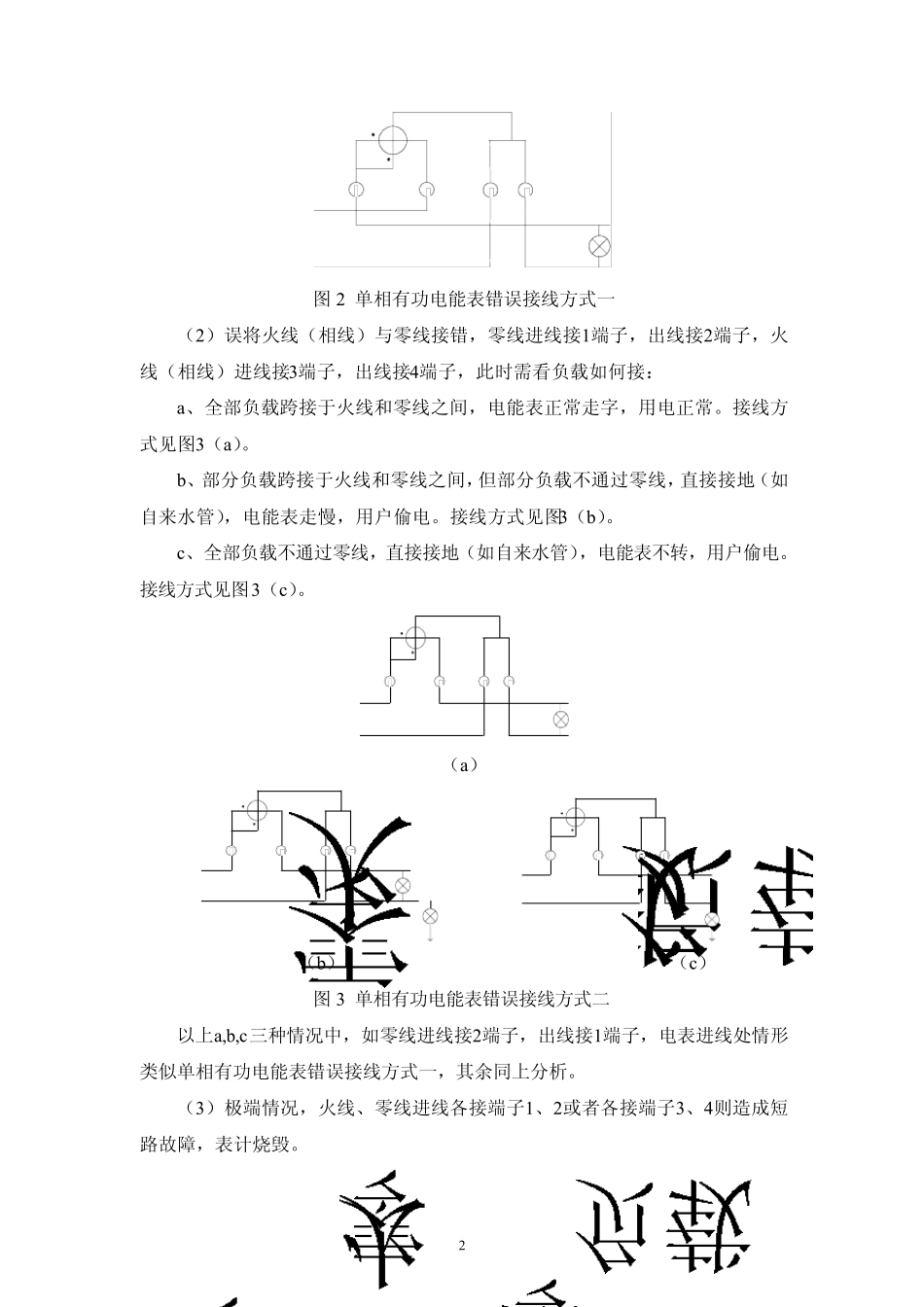

浅谈减少错误接线方法 公平、公正、合理计量电能,及时、快捷、正确诊断错误接线及采取有效的防范措施,是提高供电企业形象和减少电量丢失的有效途径。笔者结合装表接电和电能计量装置的运行检查实践,浅谈电能表比较典型的错误接线及防止措施,请各位专家老师指导。电能表错误接线的主要表现为: 电能表反转、不转、转速变慢,变快等情况。由于电能计量装置是由电能表、互感器、二次回路等多种元件构成,因此,电能表的错误接线方式也呈多样性变化。 下面简单分析一下电能计量装置常见的一些错误接线方式: 1 、 单相有功电能表常见的错误接线方式 正确的接线方式: 火线(相线)进线接1端子,出线接2端子,零线进线接3端子,出线接4端子,负载电流由1端子进,通过电流线圈,由2端子出,电压线圈跨接于火线和零线之间,此时电能表正常工作。负载跨接于火线和零线之间,用电也正常。接线方式见图1。 图 1 单相有功电能表正确接线图 常见的错误接线方式: (1)误将火线(相线)进出线端子接错,火线(相线)进线接2端子,出线接1端子,零线进线接3端子,出线接4端子,负载电流由2端子进,通过电流线圈,由1端子出,电压线圈跨接于相线和零线之间,因电流线圈通过反向电流,如表计不带止逆功能,则电能表反转。负载跨接于火线和零线之间,用电仍正常。接线方式见图2。 1 图2 单相有功电能表错误接线方式一 (2)误将火线(相线)与零线接错,零线进线接1端子,出线接2端子,火线(相线)进线接3端子,出线接4端子,此时需看负载如何接: a、全部负载跨接于火线和零线之间,电能表正常走字,用电正常。接线方式见图3(a)。 b、部分负载跨接于火线和零线之间,但部分负载不通过零线,直接接地(如自来水管),电能表走慢,用户偷电。接线方式见图3(b)。 c、全部负载不通过零线,直接接地(如自来水管),电能表不转,用户偷电。接线方式见图3(c)。 (a) (b) (c) 图3 单相有功电能表错误接线方式二 以上a,b,c三种情况中,如零线进线接2端子,出线接1端子,电表进线处情形类似单相有功电能表错误接线方式一,其余同上分析。 (3)极端情况,火线、零线进线各接端子1、2或者各接端子3、4则造成短路故障,表计烧毁。 2 2 、三相四线有功电能表常见的错误接线方式(假设三相电路平衡) 正确的接线方式: 正确的接线方式见图4(a),向量图见图4(b)。此时电能表实际测得有功功率的计算方式为: Pa=UaIaCOSφaPb...
