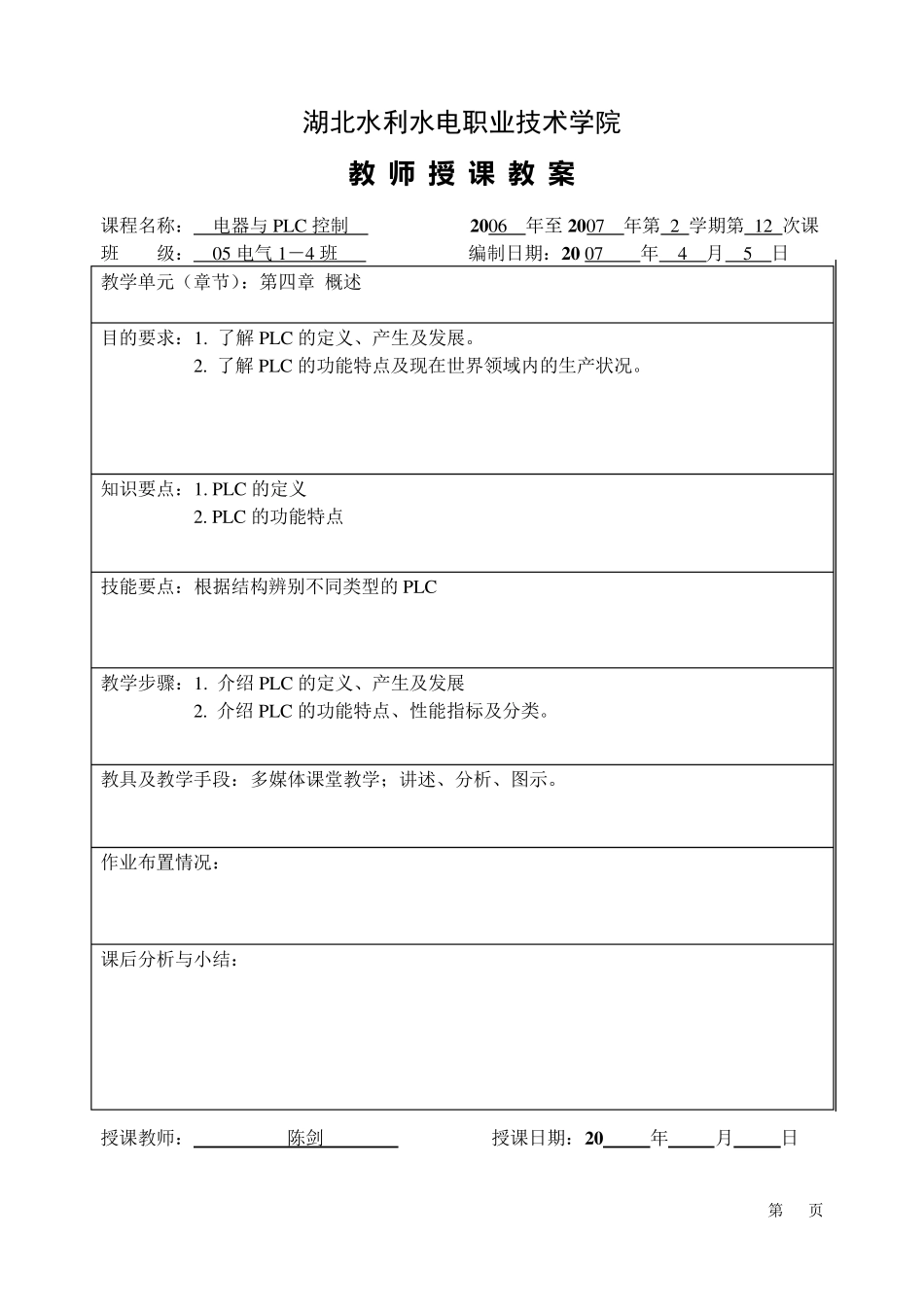

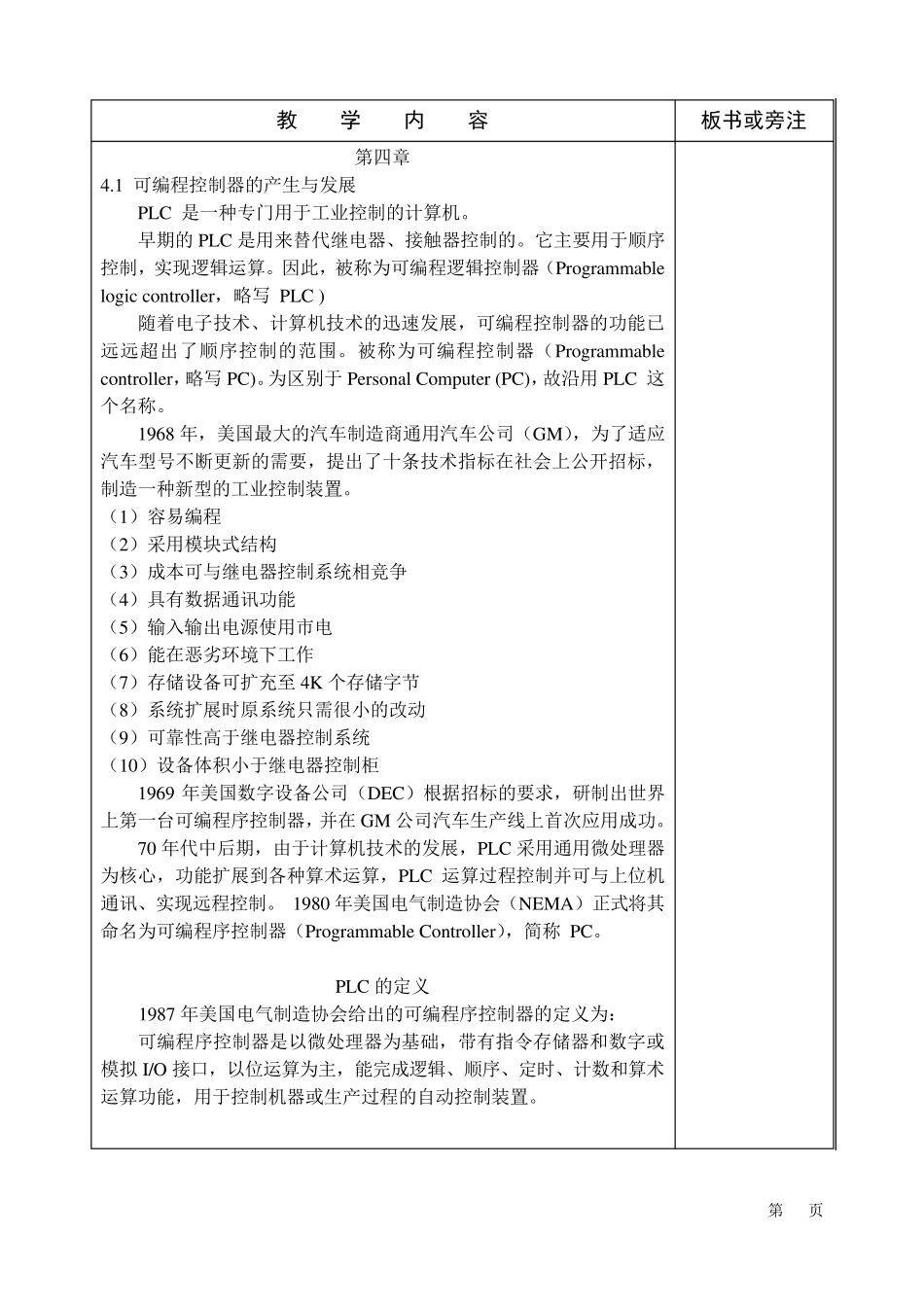

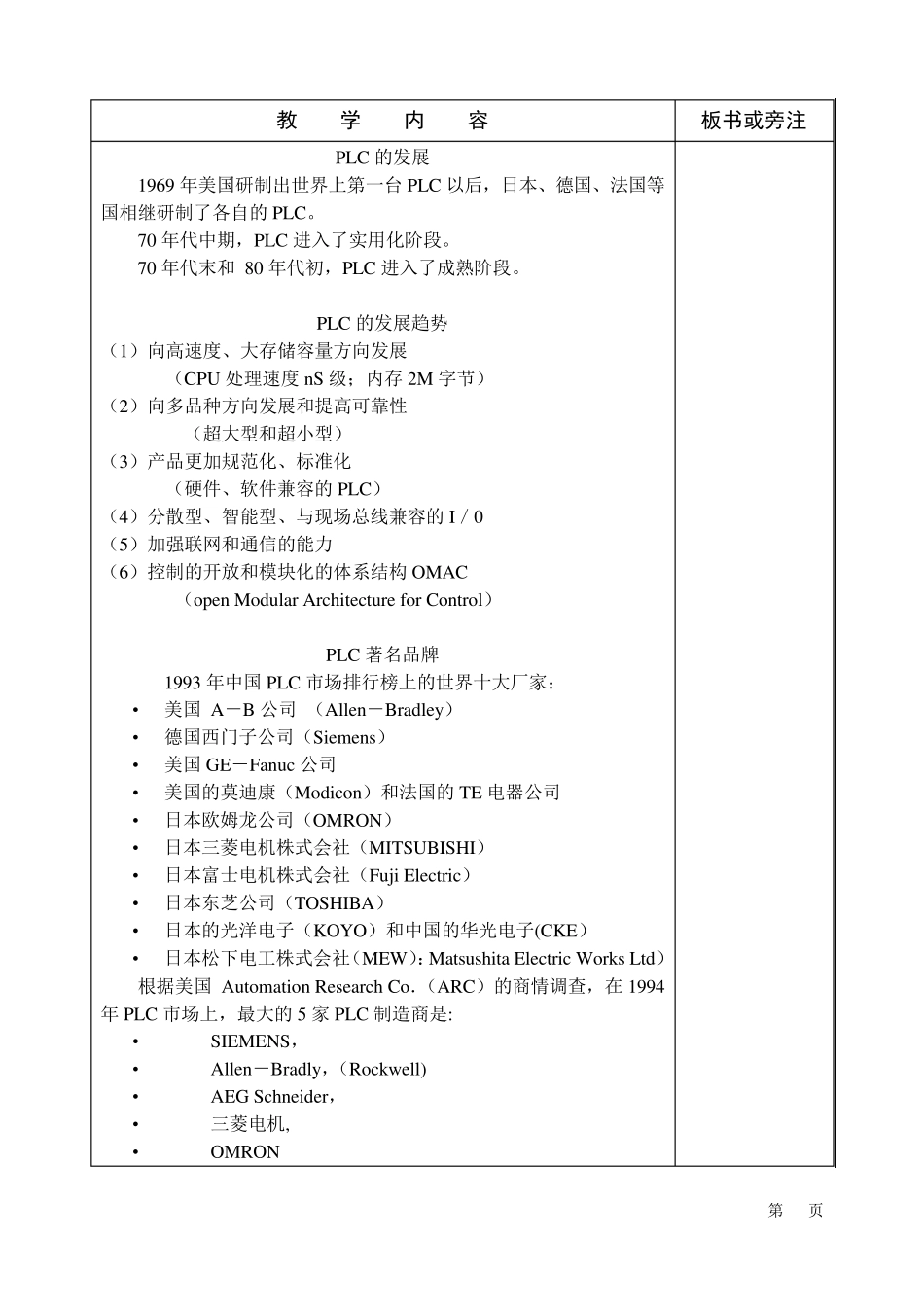

第 页 湖北水利水电职业技术学院 教 师 授 课 教 案 课程名称： 电器与PLC 控制 2 0 06 年至2 0 07 年第 2 学期第 12 次课 班 级： 05 电气1－4 班 编制日期：2 0 07 年 4 月 5 日 教学单元（章节）：第四章 概述 目的要求：1. 了解PLC 的定义、产生及发展。 2. 了解PLC 的功能特点及现在世界领域内的生产状况。 知识要点：1. PLC 的定义 2. PLC 的功能特点 技能要点：根据结构辨别不同类型的PLC 教学步骤：1. 介绍 PLC 的定义、产生及发展 2. 介绍 PLC 的功能特点、性能指标及分类。 教具及教学手段：多媒体课堂教学；讲述、分析、图示。 作业布置情况： 课后分析与小结： 授课教师： 陈剑 授课日期：2 0 年 月 日第 页 教 学 内 容 板书或旁注 第四章 4.1 可编程控制器的产生与发展 PLC 是一种专门用于工业控制的计算机。 早期的PLC 是用来替代继电器、接触器控制的。它主要用于顺序控制，实现逻辑运算。因此，被称为可编程逻辑控制器（Programmable logic controller，略写 PLC ) 随着电子技术、计算机技术的迅速发展，可编程控制器的功能已远远超出了顺序控制的范围。被称为可编程控制器（Programmable controller，略写 PC)。为区别于Personal Compu ter (PC)，故沿用PLC 这个名称。 1968 年，美国最大的汽车制造商通用汽车公司（GM），为了适应汽车型号不断更新的需要，提出了十条技术指标在社会上公开招标，制造一种新型的工业控制装置。 （1）容易编程 （2）采用模块式结构 （3）成本可与继电器控制系统相竞争 （4）具有数据通讯功能 （5）输入输出电源使用市电 （6）能在恶劣环境下工作 （7）存储设备可扩充至 4K 个存储字节 （8）系统扩展时原系统只需很小的改动 （9）可靠性高于继电器控制系统 （10）设备体积小于继电器控制柜 1969 年美国数字设备公司（DEC）根据招标的要求，研制出世界上第一台可编程序控制器，并在 GM 公司汽车生产线上首次应用成功。 70 年代中后期，由于计算机技术的发展，PLC 采用通用微处理器为核心，功能扩展到各种算术运算，PLC 运算过程控制并可与上位机通讯、实现远程控制。 1980 年美国电气制造协会（NEMA）正式将其命名为可编程序控制器（Programmable Controller），简称 PC。 PLC 的定义 1987 年美国电气制造协会给出的可编程序控制器的定义为： 可编程序控制器是以微处...
