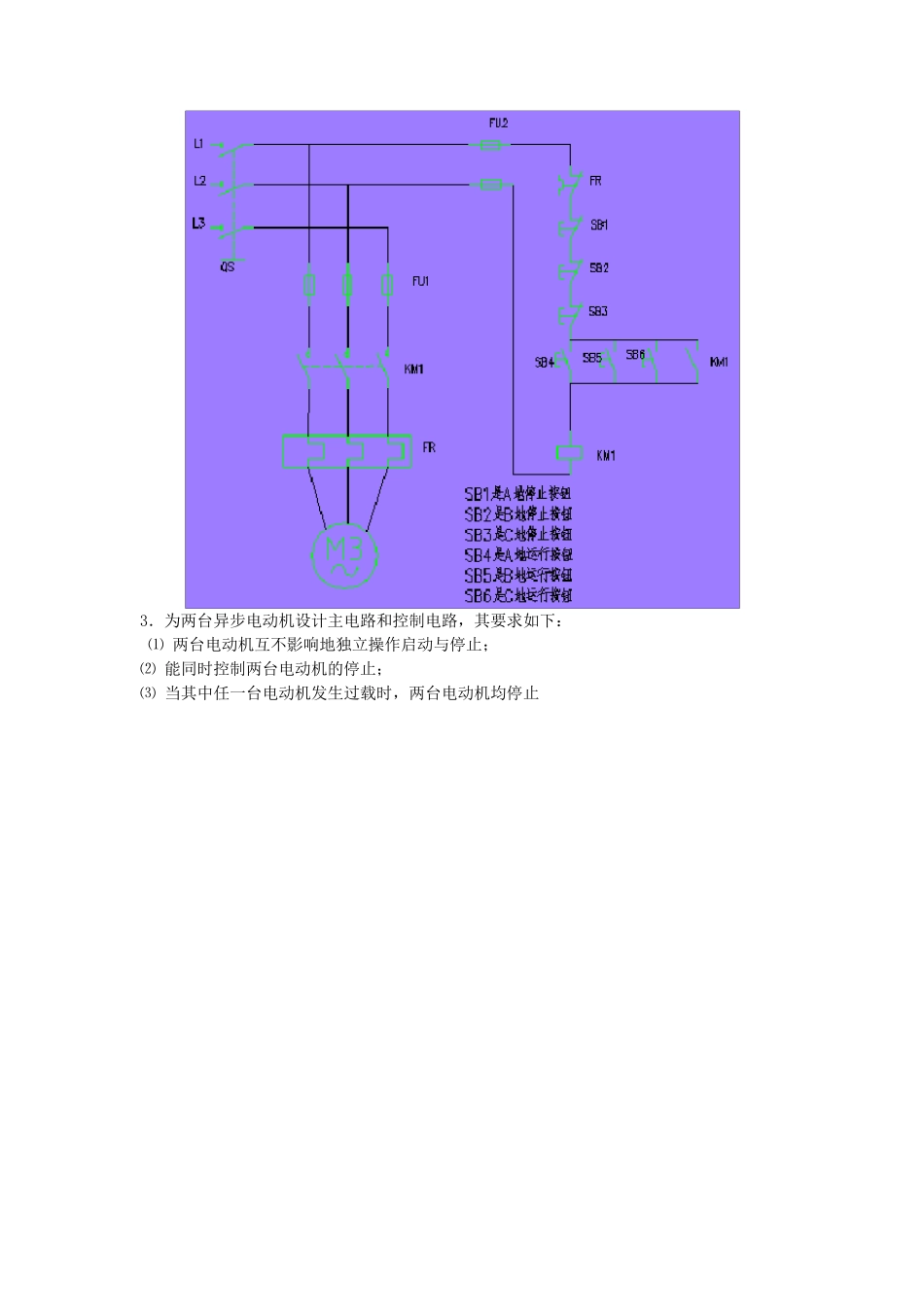

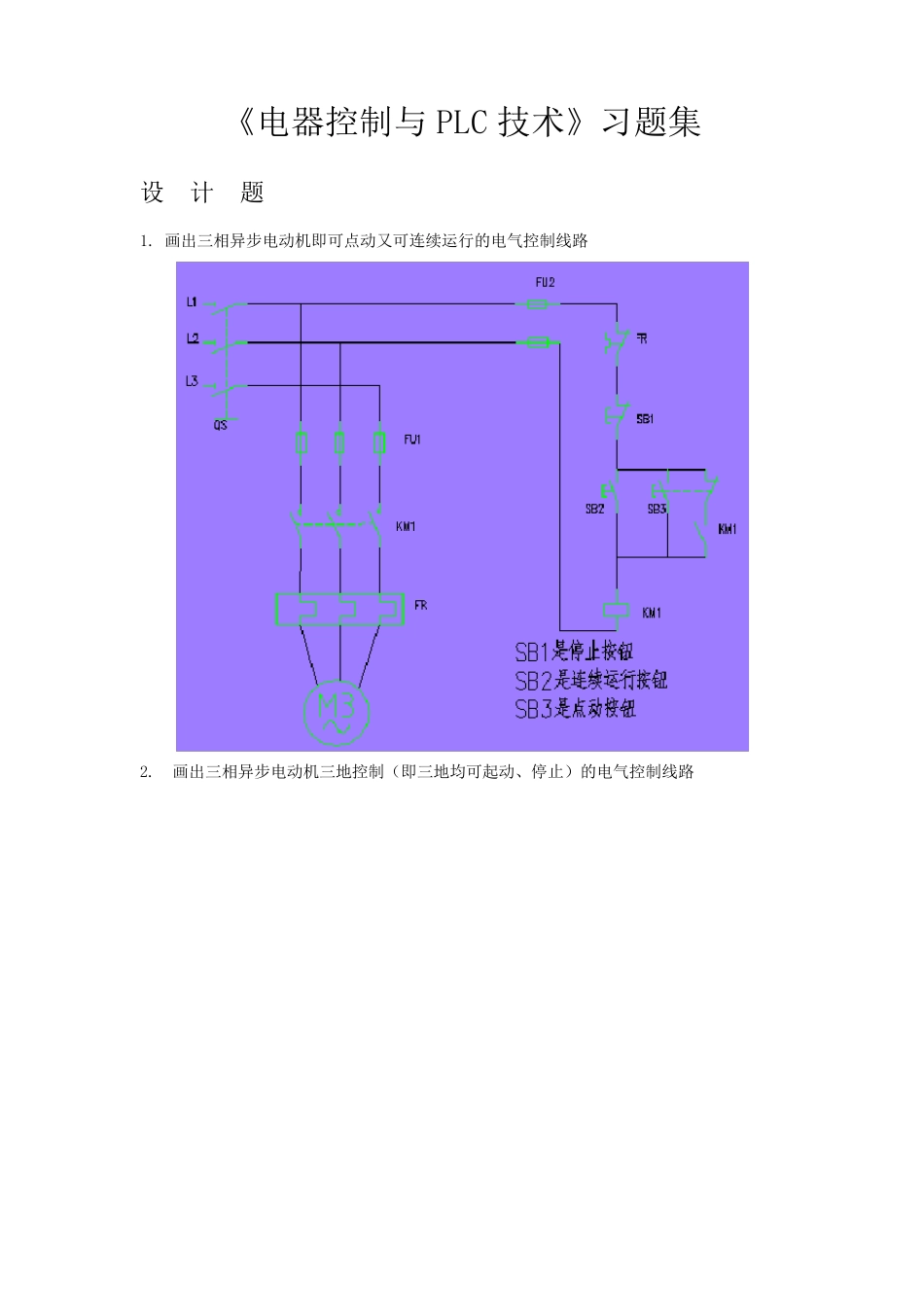

《电器控制与PLC 技术》习题集 设 计 题 1. 画出三相异步电动机即可点动又可连续运行的电气控制线路 2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路 3．为两台异步电动机设计主电路和控制电路，其要求如下： ⑴ 两台电动机互不影响地独立操作启动与停止； ⑵ 能同时控制两台电动机的停止； ⑶ 当其中任一台电动机发生过载时，两台电动机均停止 4．试将以上第3 题的控制线路的功能改由PLC 控制，画出PLC 的I/O 端子接线图，并写出梯形图程序 5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下： ⑴ 小车由原位开始前进，到终点后自动停止； ⑵ 在终点停留一段时间后自动返回原位停止； ⑶ 在前进或后退途中任意位置都能停止或启动 6. 试将以上第 5 题的控制线路的功能改由 PLC 控制，画出 PLC 的 I/O 端子接线图，并写出梯形图程序 7. 试设计一台异步电动机的控制电路要求： 1） 能实现启、停的两地控制； 2）能实现点动调整； 3）能实现单方向的行程保护； 4）要有短路和过载保护 8. 试设计一个工作台前进——退回的控制线路工作台由电动机 M 拖动，行程开关 SQ1、SQ2分别装在工作台的原位和终点要求： 1）能自动实现前进—后退—停止到原位； 2）工作台前进到达终点后停一下再后退； 3）工作台在前进中可以立即后退到原位； 4）有终端保护 9. 有两台三相异步电动机 M1 和 M2，要求： 1） M1 启动后，M2 才能启动； 2） M1 停止后，M2 延时 30 秒后才能停止； 3） M2 能点动调整 试作出 PLC 输入输出分配接线图，并编写梯形图控制程序 10. 设计抢答器PLC 控制系统控制要求： 1）抢答台A、B、C、D，有指示灯，抢答键 2）裁判员台，抢答指示灯，开始抢答按键，复位按键 3）抢答时，有 2S 声音报警 11.设计两台电动机顺序控制PLC 系统 控制要求：两台电动机相互协调运转，M1 运转10S，停止5S，M2 要求与 M1 相反，M1停止M2 运行，M1 运行 M2 停止，如此反复动作 3 次，M1 和 M2 均停止 12．设计PLC 三速电动机控制系统 控制要求：启动低速运行 3S，KM1，KM2 接通；中速运行 3S，KM3 通（KM2 断开）；高速运行 KM4，KM5 接通（KM3 断开） 13.设计交通红绿灯PLC 控制系统控制要求： 1）东西向：绿5S，绿闪 3 次，黄 2S；红10S 2）南北向：红10S，绿5S，绿闪 3 次，...
