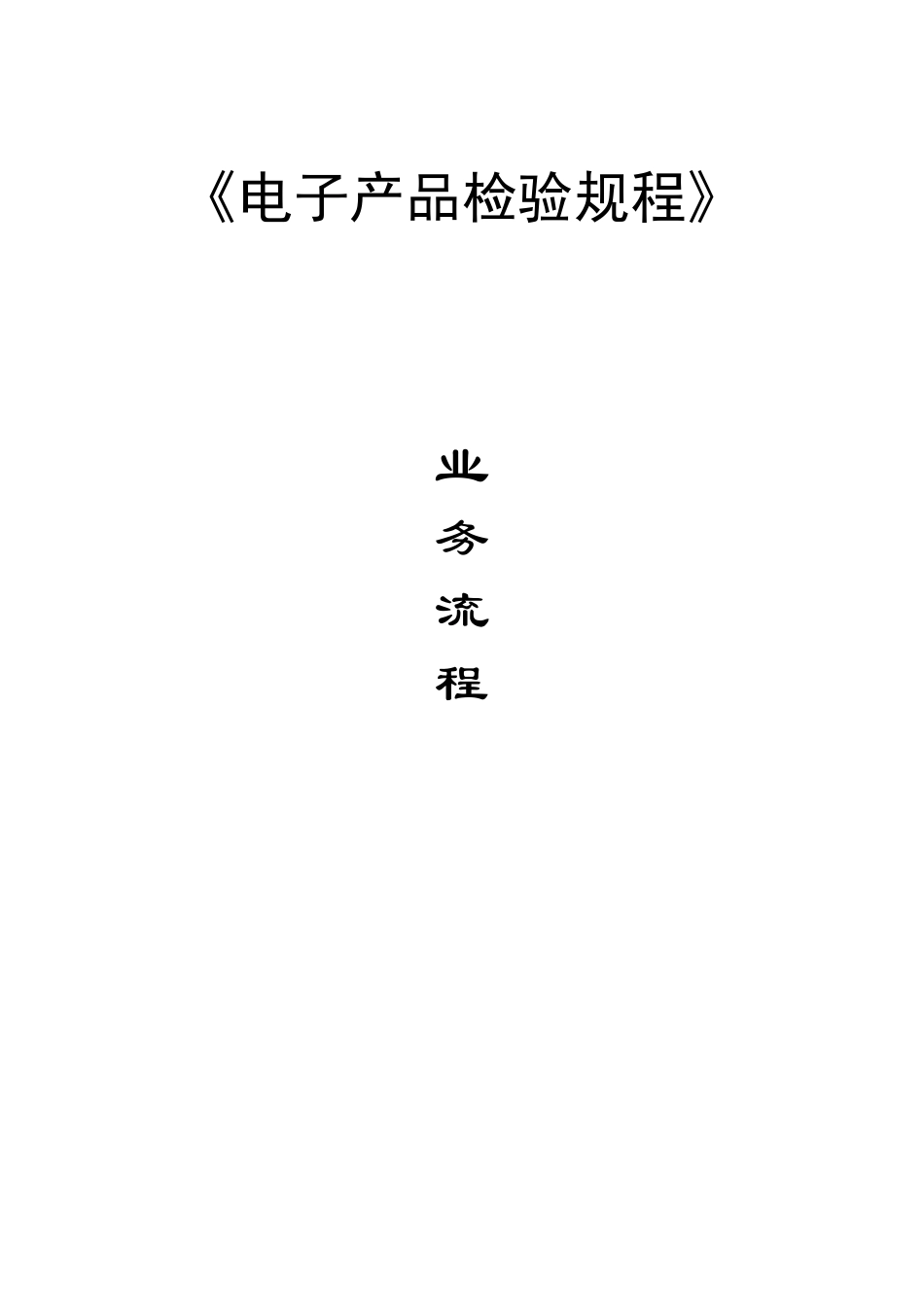

《电子产品检验规程》

《电子产品检验规程》_第1页
1/33
《电子产品检验规程》_第2页
2/33
《电子产品检验规程》_第3页
3/33

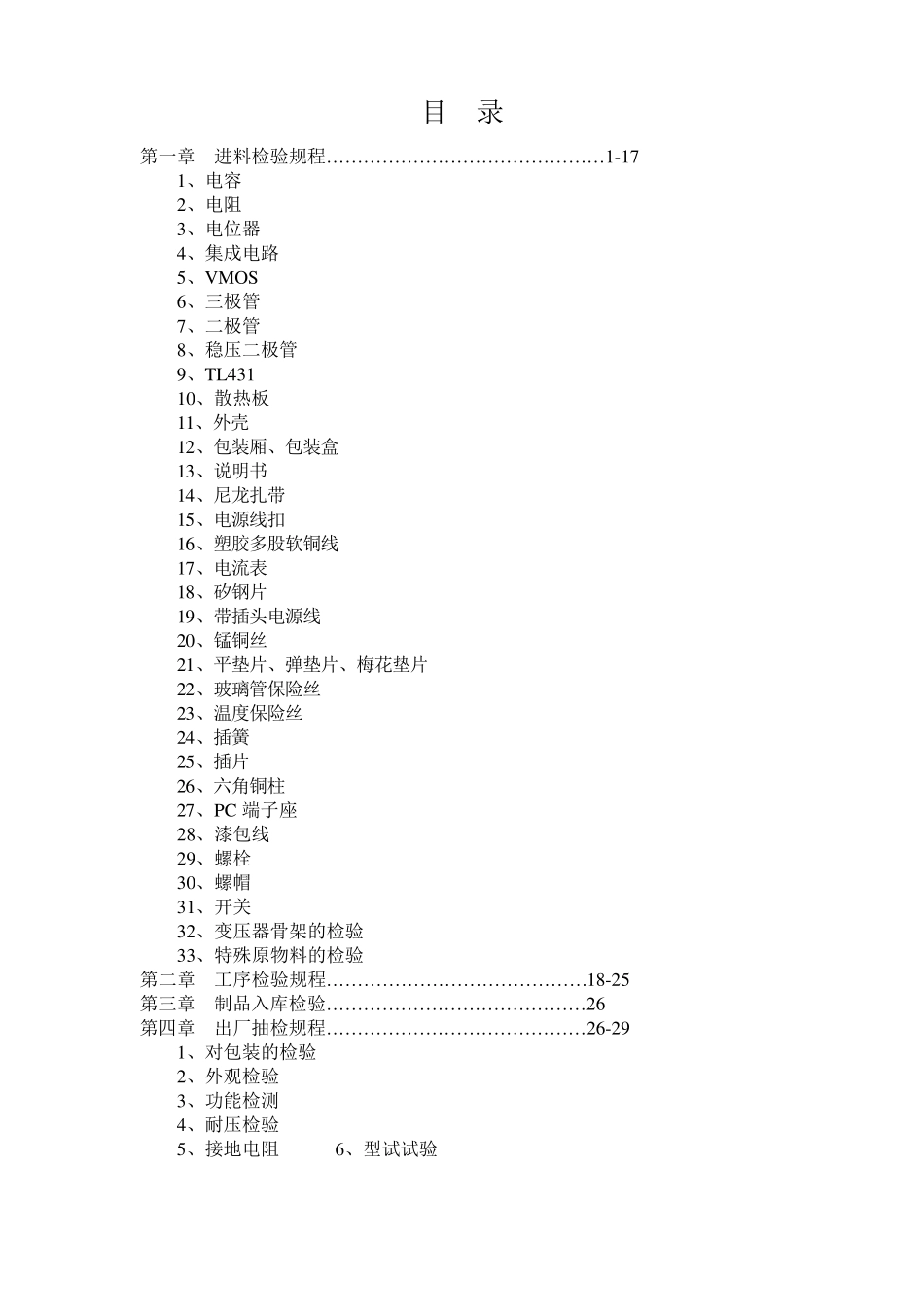

《电子产品检验规程》 业 务 流 程 目 录 第一章 进料检验规程… … … … … … … … … … … … … … … 1-17 1、电容 2、电阻 3、电位器 4、集成电路 5、VMOS 6、三极管 7、二极管 8、稳压二极管 9、TL431 10、散热板 11、外壳 12、包装厢、包装盒 13、说明书 14、尼龙扎带 15、电源线扣 16、塑胶多股软铜线 17、电流表 18、矽钢片 19、带插头电源线 20、锰铜丝 21、平垫片、弹垫片、梅花垫片 22、玻璃管保险丝 23、温度保险丝 24、插簧 25、插片 26、六角铜柱 27、PC 端子座 28、漆包线 29、螺栓 30、螺帽 31、开关 32、变压器骨架的检验 33、特殊原物料的检验 第二章 工序检验规程… … … … … … … … … … … … … … 18-25 第三章 制品入库检验… … … … … … … … … … … … … … 26 第四章 出厂抽检规程… … … … … … … … … … … … … … 26-29 1、对包装的检验 2、外观检验 3、功能检测 4、耐压检验 5、接地电阻 6、型试试验 第一章 原物料检验 一 电容的检验 (一):外观 1、检验设备:放大镜(50 倍)。 2、检验方法及要求:电容外表无破损,引脚无锈蚀,标志内容清晰全面,包括有温度组别,额定工作电压,标称电容量,电容量偏差范围等。 3、判定:电容外表有破损,引脚有锈蚀,标志内容不全者为不合格。 4、缺陷等级:轻微缺陷。 (二)电容量 1、检验设备:数显电容容量表。 2、检验方法及要求:按电容容量表的操作方法进行,电容量允许偏差不得超过标称偏差范围,我们目前所用的电容的温度组别多为±20%。 3、判定:测量结果超出允许偏差范围者为不合格。 4、缺陷等级:严重缺陷。 (三)耐压值 1、检验设备:耐压测试仪。 2、检验方法及要求:V=标志电压,t=1min。 3、判定:电容引出端耐压测试 1min,要求无击穿,无飞弧。 4、缺陷等级:致命缺陷。 (四)可焊性 1、检验设备:焊锡槽,放大镜(50 倍)。 2、检验方法及要求:将电容器的引脚以纵轴方向浸渍到 235± 5℃的焊槽中,保持2± 0.5sec 取出。 3、判定: 电容器的引脚经过浸渍过后,表面必须覆盖有一层光滑明亮的焊锡,引脚表面只允许有少量分散的针孔或未上锡的缺陷,且这些缺陷不得集中在同一区域 。 4、缺陷等级:严重缺陷。 二 电阻 的检验 (一) 外观 1、检验设备:放大镜(...
