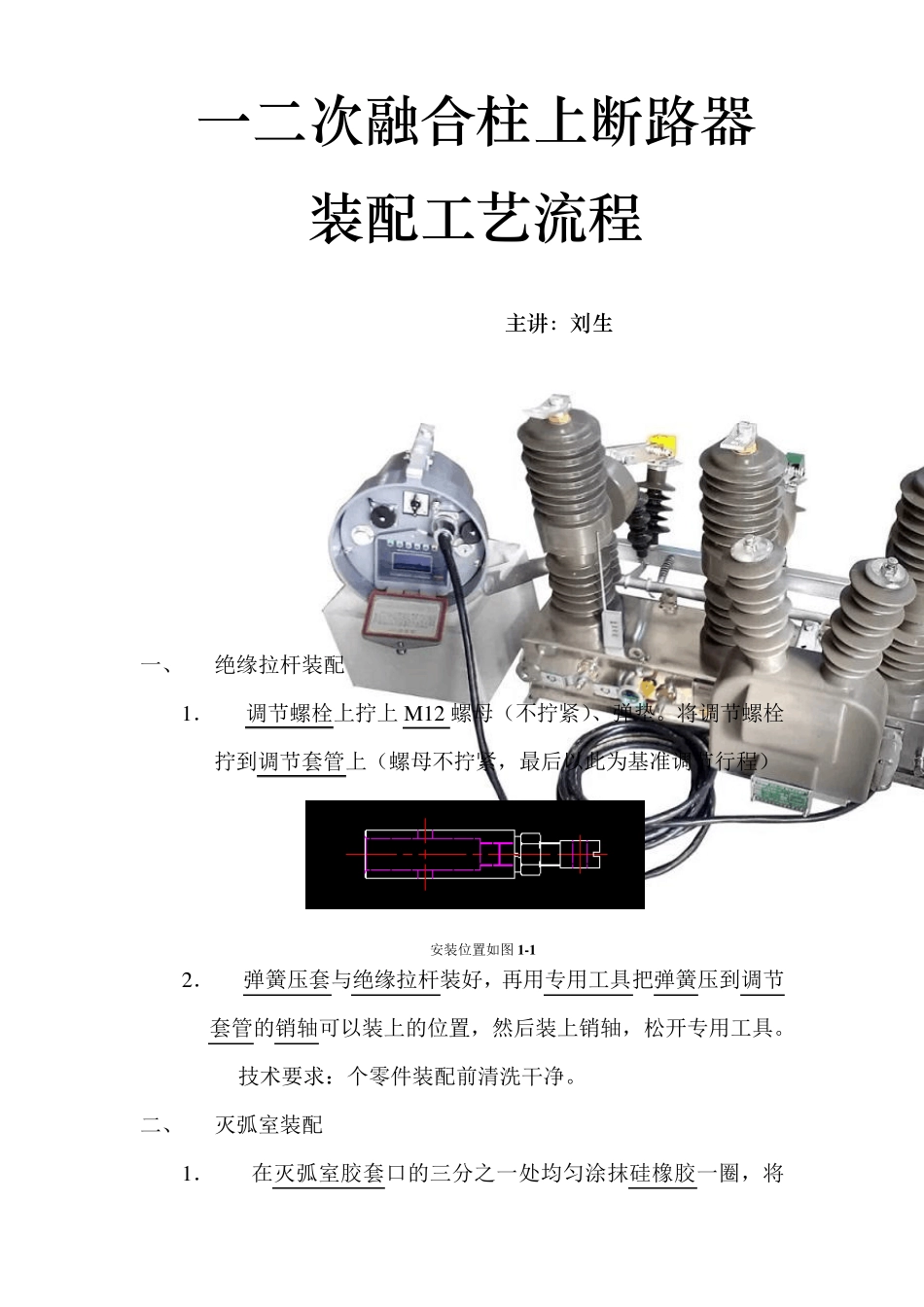

一二次融合柱上断路器装配工艺流程_第1页
1/7

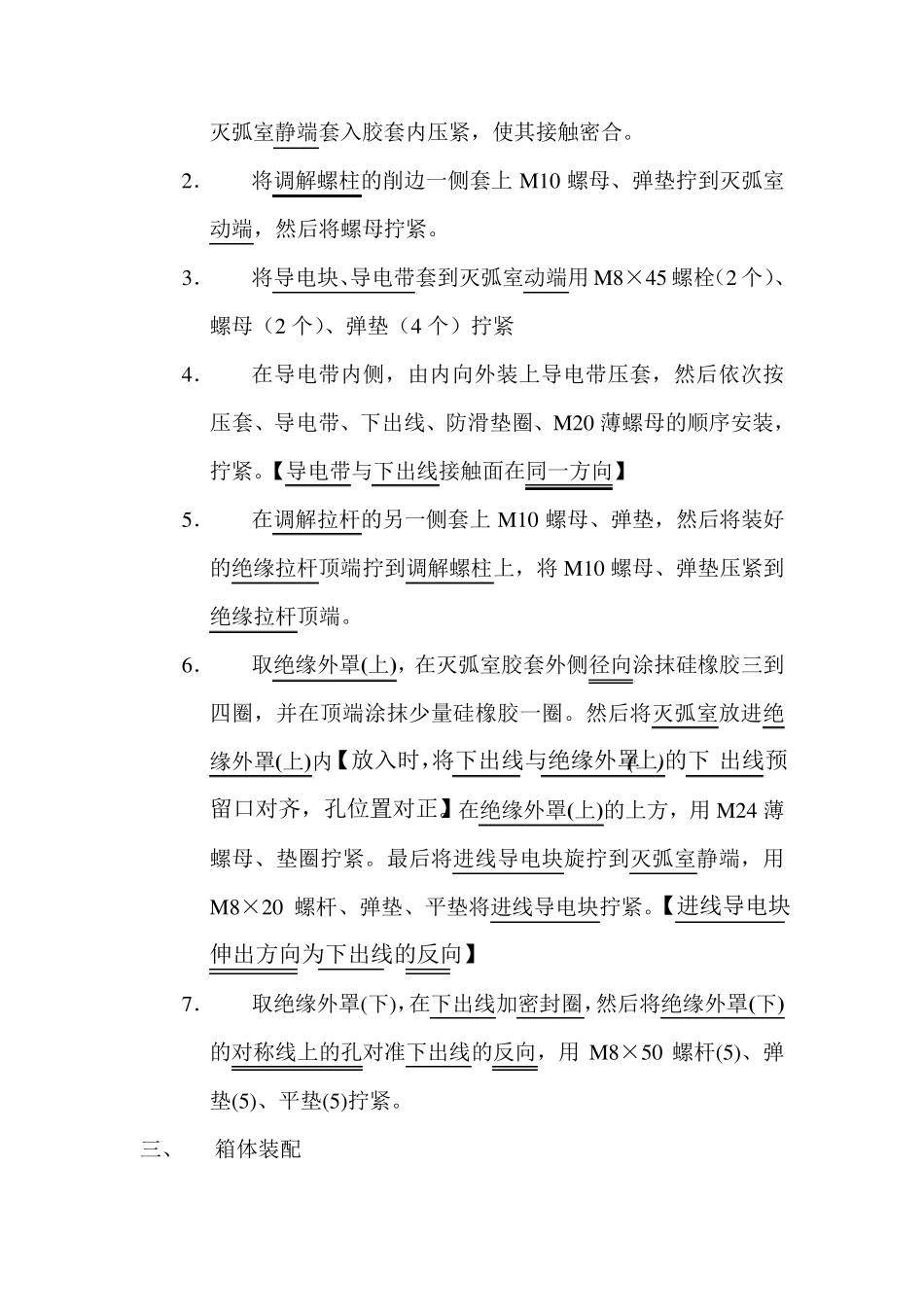

一二次融合柱上断路器装配工艺流程_第2页
2/7

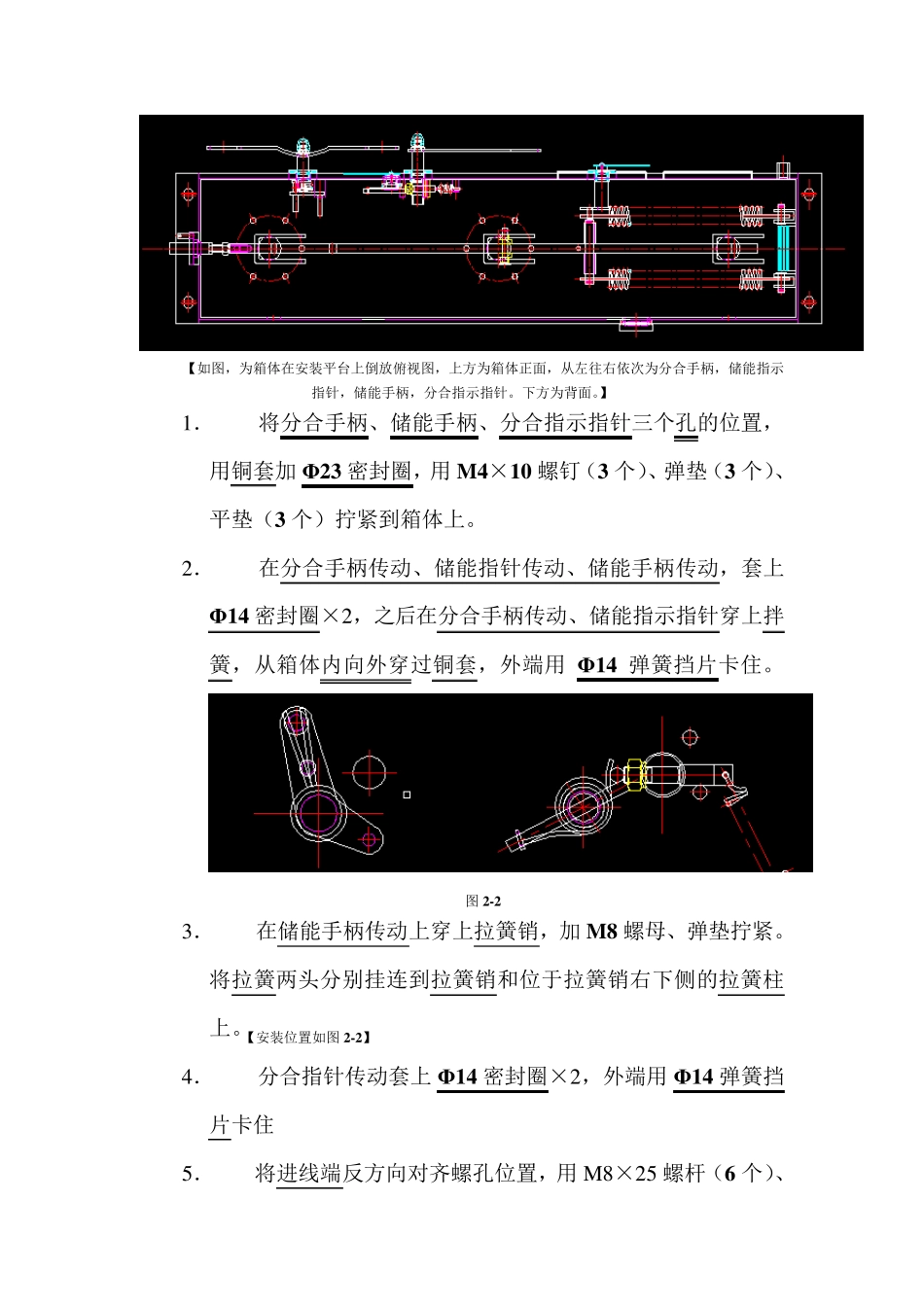

一二次融合柱上断路器装配工艺流程_第3页
3/7
一二次融合柱上断路器 装配工艺流程 主讲:刘生 1505-7778-068 一、 绝缘拉杆装配 1. 调节螺栓上拧上 M 12 螺母(不拧紧)、弹垫。将调节螺栓拧到调节套管上(螺母不拧紧,最后以此为基准调节行程) 安装位置如图 1 -1 2. 弹簧压套与绝缘拉杆装好,再用专用工具把弹簧压到调节套管的销轴可以装上的位置,然后装上销轴,松开专用工具。 技术要求:个零件装配前清洗干净。 二、 灭弧室装配 1. 在灭弧室胶套口的三分之一处均匀涂抹硅橡胶一圈,将灭弧室静端套入胶套内压紧,使其接触密合。 2. 将调解螺柱的削边一侧套上M 10 螺母、弹垫拧到灭弧室动端,然后将螺母拧紧。 3. 将导电块、导电带套到灭弧室动端用M 8×45 螺栓(2 个)、螺母(2 个)、弹垫(4 个)拧紧 4. 在导电带内侧,由内向外装上导电带压套,然后依次按压套、导电带、下出线、防滑垫圈、M 20 薄螺母的顺序安装,拧紧。【导电带与下出线接触面在同一方向】 5. 在调解拉杆的另一侧套上M 10 螺母、弹垫,然后将装好的绝缘拉杆顶端拧到调解螺柱上,将M 10 螺母、弹垫压紧到绝缘拉杆顶端。 6. 取绝缘外罩(上),在灭弧室胶套外侧径向涂抹硅橡胶三到四圈,并在顶端涂抹少量硅橡胶一圈。然后将灭弧室放进绝缘外罩(上)内【放入时,将下出线与绝缘外罩(上)的下 出线预留口对齐,孔位置对正】。在绝缘外罩(上)的上方,用M 24 薄螺母、垫圈拧紧。最后将进线导电块旋拧到灭弧室静端,用M 8×20 螺杆、弹垫、平垫将进线导电块拧紧。【进线导电块伸出方向为下出线的反向】 7. 取绝缘外罩(下),在下出线加密封圈,然后将绝缘外罩(下)的对称线上的孔对准下出线的反向,用M 8×50 螺杆(5)、弹垫(5)、平垫(5)拧紧。 三、 箱体装配 图2-1 【如图,为箱体在安装平台上倒放俯视图,上方为箱体正面,从左往右依次为分合手柄,储能指示指针,储能手柄,分合指示指针。下方为背面。】 1. 将分合手柄、储能手柄、分合指示指针三个孔的位置,用铜套加Φ23 密封圈,用M 4×10 螺钉(3 个)、弹垫(3 个)、平垫(3 个)拧紧到箱体上。 2. 在分合手柄传动、储能指针传动、储能手柄传动,套上Φ14 密封圈×2,之后在分合手柄传动、储能指示指针穿上拌簧,从箱体内向外穿过铜套,外端用Φ14 弹簧挡片卡住。 图2-2 3. 在储能手柄传动上穿上拉簧销,加M 8 螺母、弹垫拧紧。将拉簧两头分别挂连到拉簧销和位于拉簧销右下侧的拉簧...
