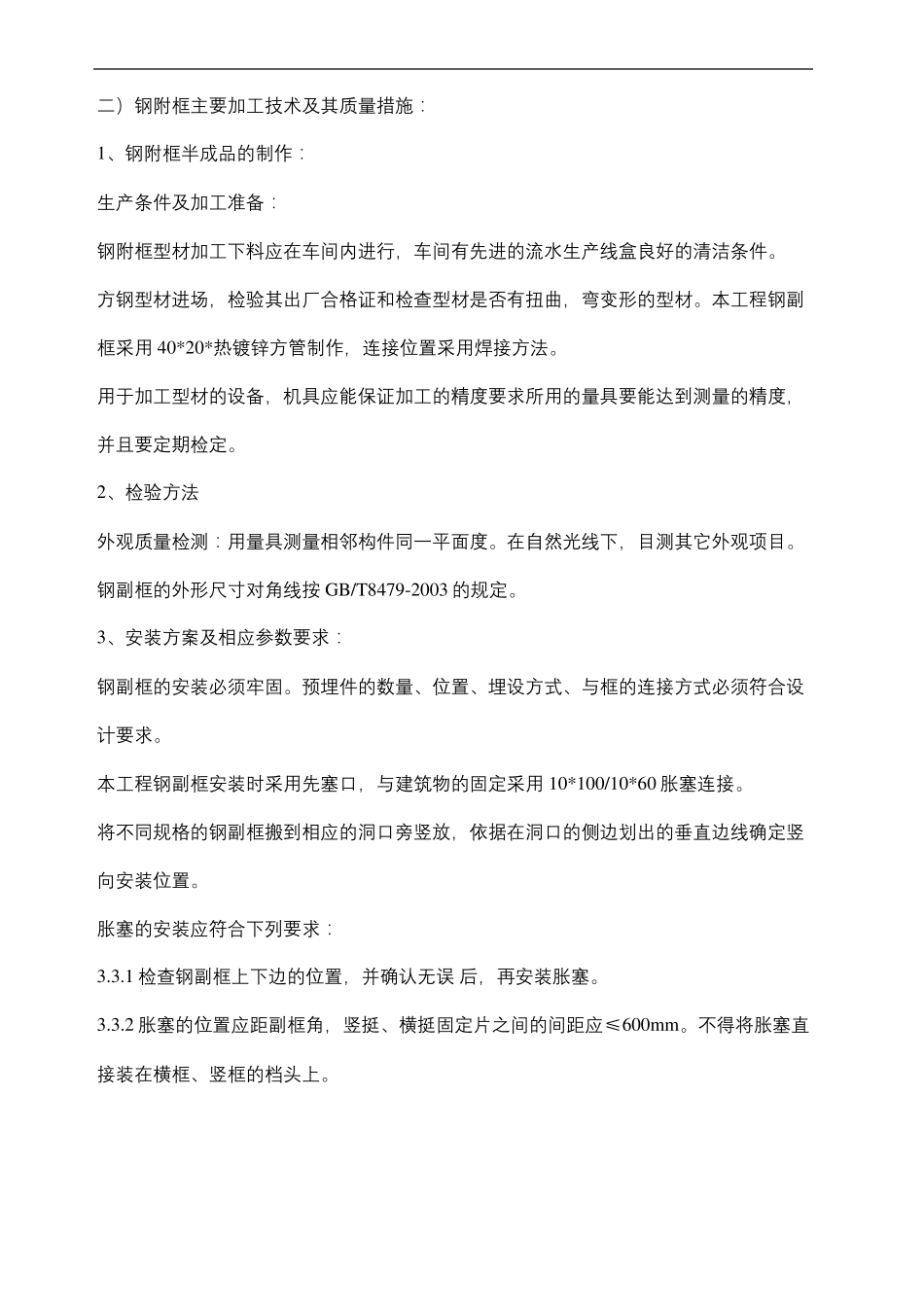

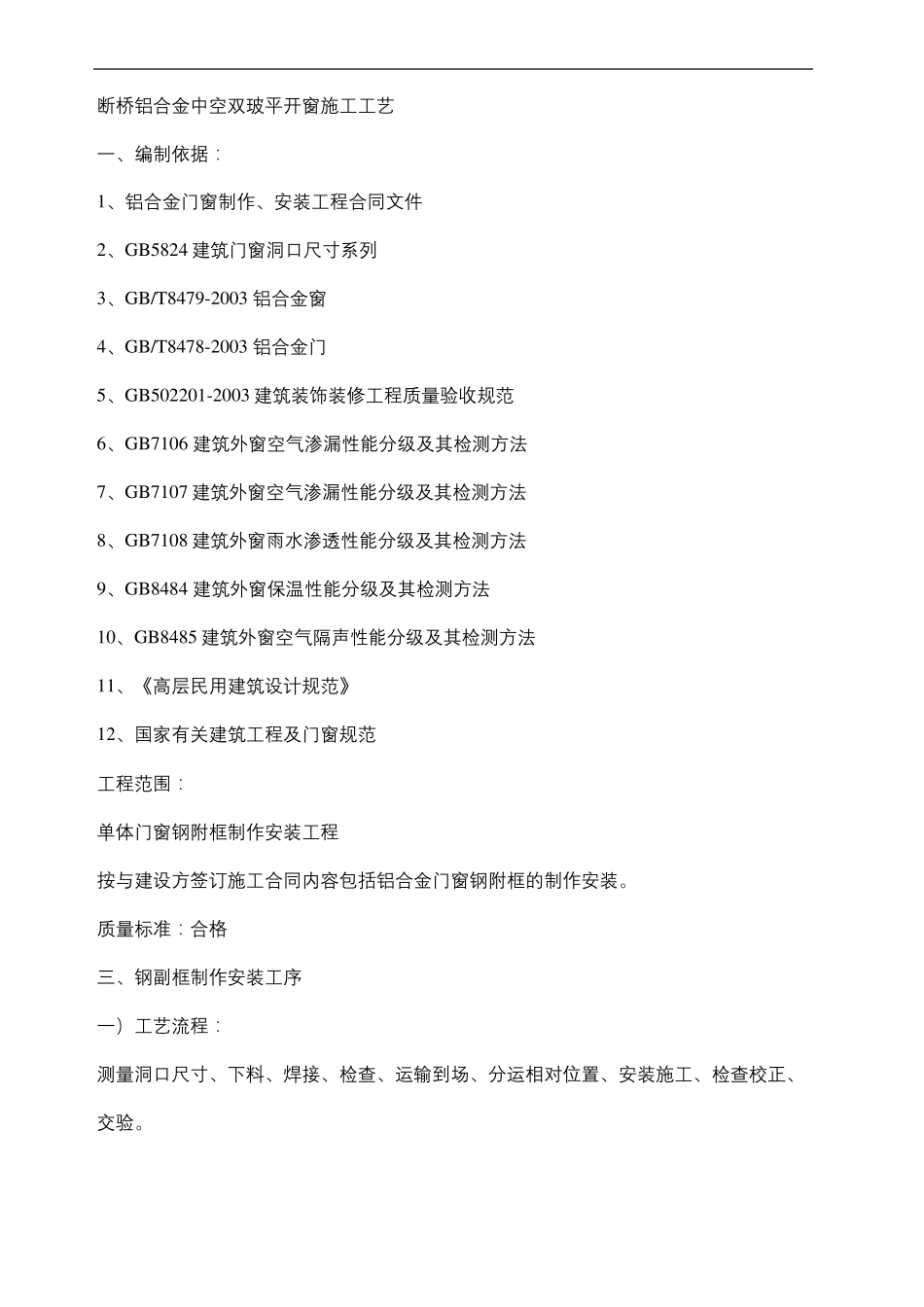

断桥铝合金中空双玻平开窗施工工艺 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】断桥铝合金中空双玻平开窗施工工艺一、编制依据：1、铝合金门窗制作、安装工程合同文件2、GB5824 建筑门窗洞口尺寸系列3、GB/T8479-2003 铝合金窗4、GB/T8478-2003 铝合金门5、GB502201-2003 建筑装饰装修工程质量验收规范6、GB7106 建筑外窗空气渗漏性能分级及其检测方法7、GB7107 建筑外窗空气渗漏性能分级及其检测方法8、GB7108 建筑外窗雨水渗透性能分级及其检测方法9、GB8484 建筑外窗保温性能分级及其检测方法10、GB8485 建筑外窗空气隔声性能分级及其检测方法11、《高层民用建筑设计规范》12、国家有关建筑工程及门窗规范工程范围：单体门窗钢附框制作安装工程按与建设方签订施工合同内容包括铝合金门窗钢附框的制作安装。质量标准：合格三、钢副框制作安装工序一）工艺流程：测量洞口尺寸、下料、焊接、检查、运输到场、分运相对位置、安装施工、检查校正、交验。二）钢附框主要加工技术及其质量措施：1、钢附框半成品的制作：生产条件及加工准备：钢附框型材加工下料应在车间内进行，车间有先进的流水生产线盒良好的清洁条件。方钢型材进场，检验其出厂合格证和检查型材是否有扭曲，弯变形的型材。本工程钢副框采用 40*20*热镀锌方管制作，连接位置采用焊接方法。用于加工型材的设备，机具应能保证加工的精度要求所用的量具要能达到测量的精度，并且要定期检定。2、检验方法外观质量检测：用量具测量相邻构件同一平面度。在自然光线下，目测其它外观项目。钢副框的外形尺寸对角线按 GB/T8479-2003 的规定。3、安装方案及相应参数要求：钢副框的安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。本工程钢副框安装时采用先塞口，与建筑物的固定采用 10*100/10*60 胀塞连接。将不同规格的钢副框搬到相应的洞口旁竖放，依据在洞口的侧边划出的垂直边线确定竖向安装位置。胀塞的安装应符合下列要求：3.3.1 检查钢副框上下边的位置，并确认无误 后，再安装胀塞。3.3.2 胀塞的位置应距副框角，竖挺、横挺固定片之间的间距应≤600mm。不得将胀塞直接装在横框、竖框的档头上。依据总包单位 100mm 垂直线向左或右侧返 110mm 为钢副框竖挺外侧；建筑 1000mm 线控制水平位置，本工程分为 900、350mm 台高，依据建筑 1000mm 线下返 90mm、640mm 为钢副框下边框底边；进出位置控制依据建设单位下发...
