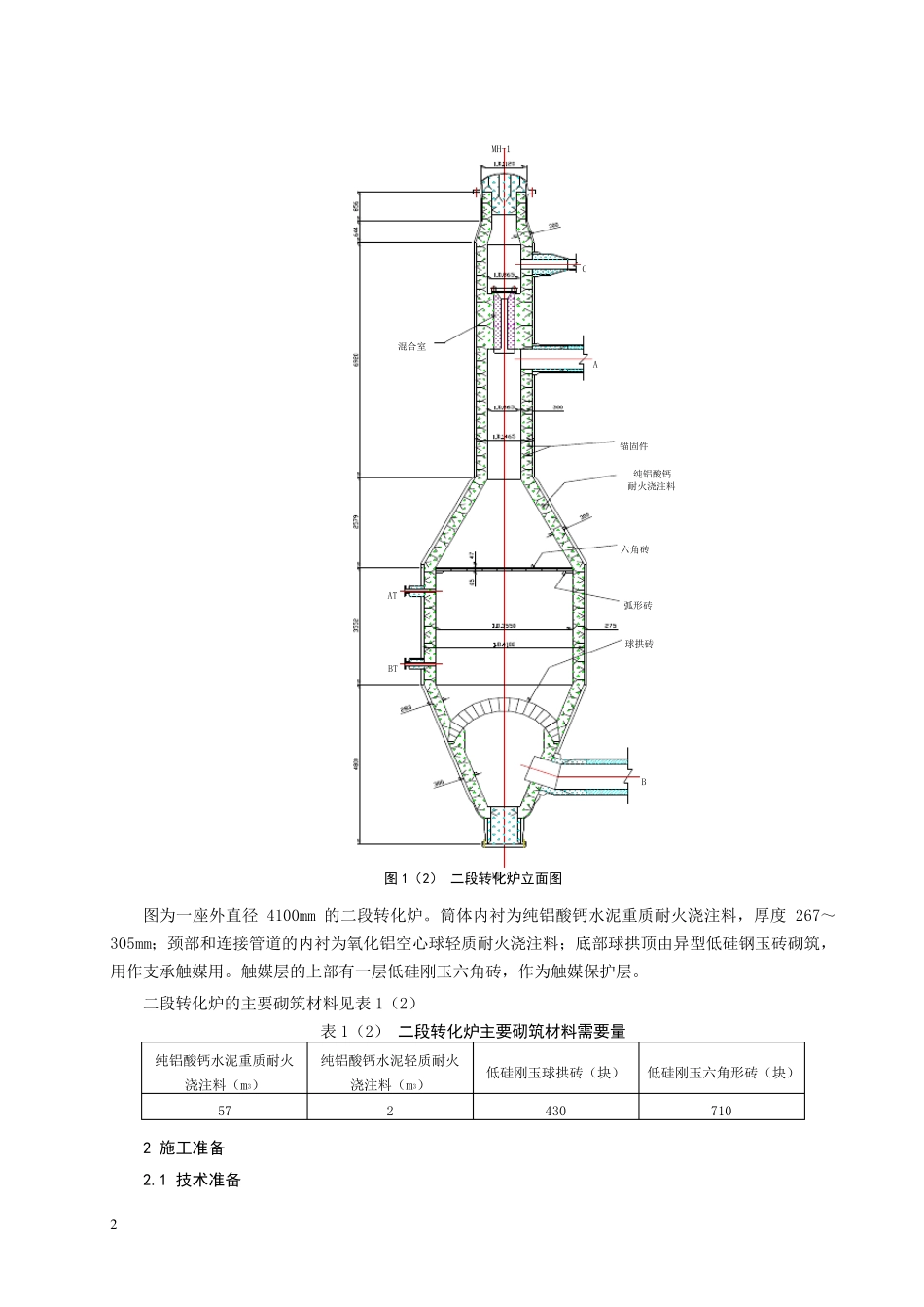

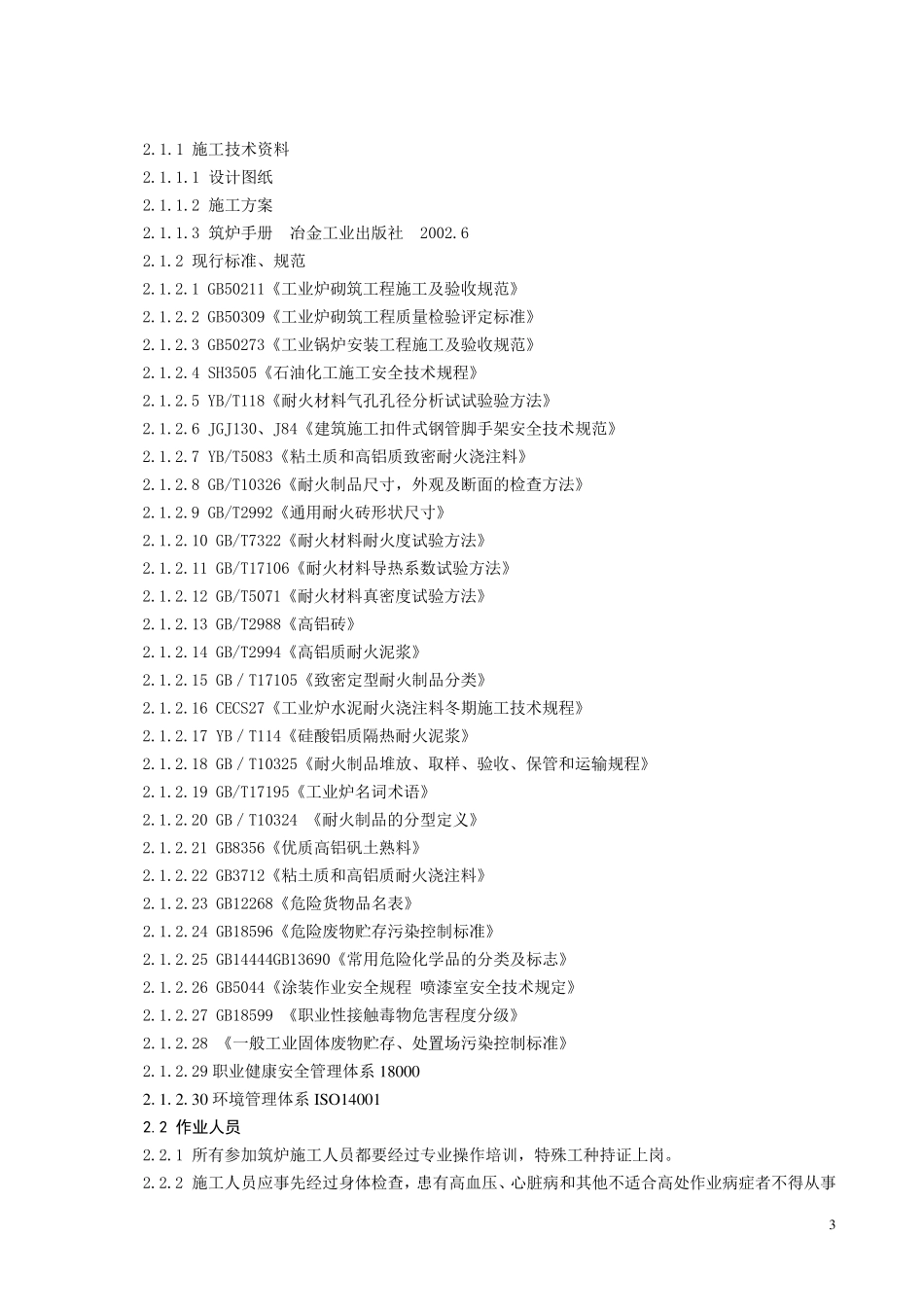

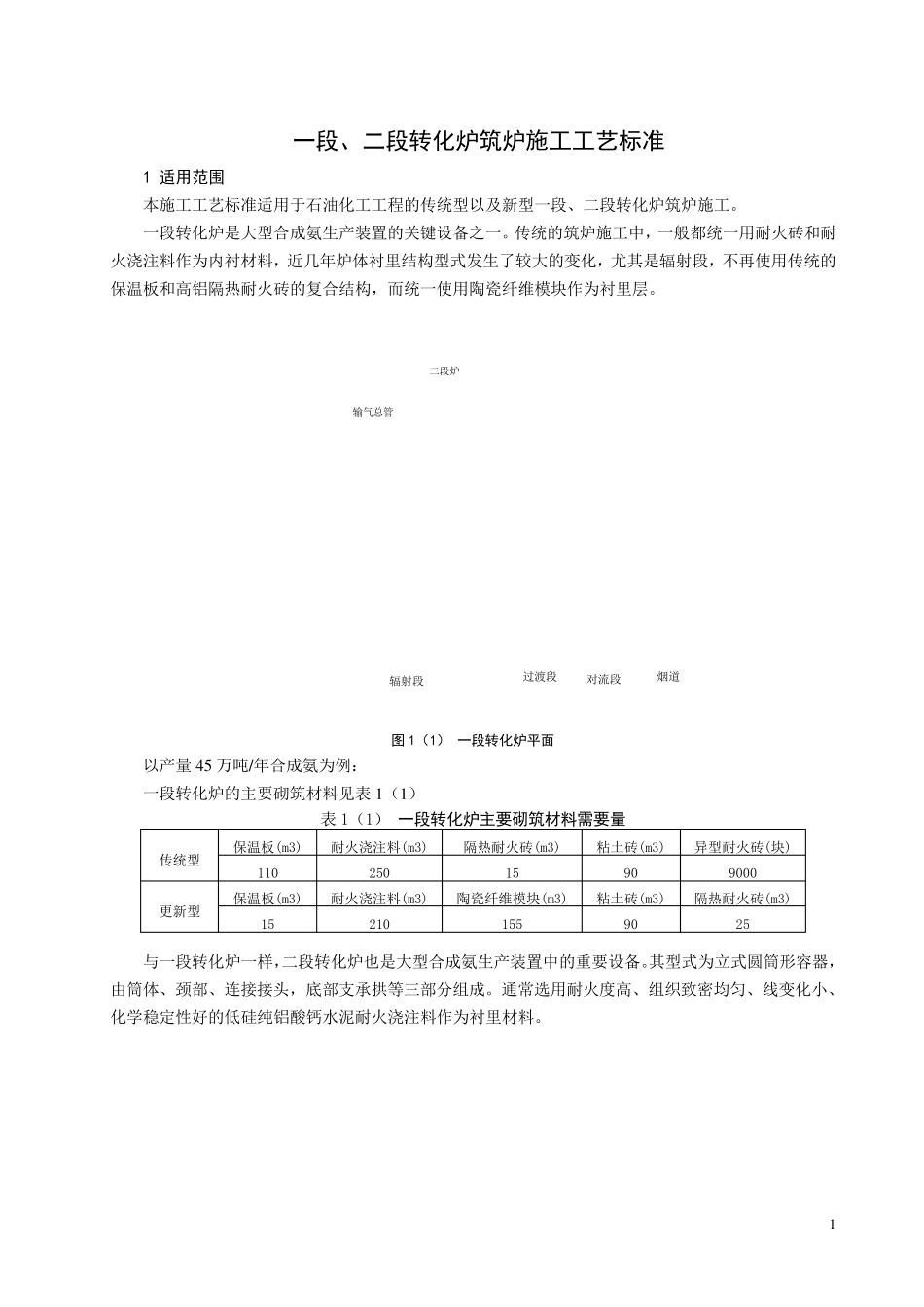

1 一段、二段转化炉筑炉施工工艺标准 1 适用范围 本施工工艺标准适用于石油化工工程的传统型以及新型一段、二段转化炉筑炉施工。 一段转化炉是大型合成氨生产装置的关键设备之一。传统的筑炉施工中，一般都统一用耐火砖和耐火浇注料作为内衬材料，近几年炉体衬里结构型式发生了较大的变化，尤其是辐射段，不再使用传统的保温板和高铝隔热耐火砖的复合结构，而统一使用陶瓷纤维模块作为衬里层。 图 1（1） 一段转化炉平面 以产量 4 5 万吨/年合成氨为例： 一段转化炉的主要砌筑材料见表 1 （1 ） 表 1（1） 一段转化炉主要砌筑材料需要量 传统型 保温板(m3) 耐火浇注料(m3) 隔热耐火砖(m3) 粘土砖(m3) 异型耐火砖(块) 110 250 15 90 9000 更新型 保温板(m3) 耐火浇注料(m3) 陶瓷纤维模块(m3) 粘土砖(m3) 隔热耐火砖(m3) 15 210 155 90 25 与一段转化炉一样，二段转化炉也是大型合成氨生产装置中的重要设备。其型式为立式圆筒形容器，由筒体、颈部、连接接头，底部支承拱等三部分组成。通常选用耐火度高、组织致密均匀、线变化小、化学稳定性好的低硅纯铝酸钙水泥耐火浇注料作为衬里材料。 烟道对流段过 渡 段 辐射段二段炉输 气 总 管2 图1（2） 二段转化炉立面图 图为一座外直径4100mm 的二段转化炉。筒体内衬为纯铝酸钙水泥重质耐火浇注料，厚度 267～305mm；颈部和连接管道的内衬为氧化铝空心球轻质耐火浇注料；底部球拱顶由异型低硅钢玉砖砌筑，用作支承触媒用。触媒层的上部有一层低硅刚玉六角砖，作为触媒保护层。 二段转化炉的主要砌筑材料见表 1（2） 表 1（2） 二段转化炉主要砌筑材料需要量 纯铝酸钙水泥重质耐火浇注料（m3） 纯铝酸钙水泥轻质耐火浇注料（m3） 低硅刚玉球拱砖（块） 低硅刚玉六角形砖（块） 57 2 430 710 2 施工准备 2.1 技术准备 球拱砖六角砖弧形砖锚固件MH-1MH-2CABATBT混合室纯铝酸钙耐火浇注料3 2.1.1 施工技术资料 2.1.1.1 设计图纸 2.1.1.2 施工方案 2.1.1.3 筑炉手册 冶金工业出版社 2002.6 2.1.2 现行标准、规范 2.1.2.1 GB50211《工业炉砌筑工程施工及验收规范》 2.1.2.2 GB50309《工业炉砌筑工程质量检验评定标准》 2.1.2.3 GB50273《工业锅炉安装工程施工及验收规范》 2.1.2.4 SH3505《石油化工施工安全技术规程》 2.1.2.5 YB/T118《耐火材料气孔孔径分析试试验验方法》 2.1.2.6 JGJ130、J84《建筑施工扣...
