三圆弧一直线链轮画法

三圆弧一直线链轮画法_第1页
1/11
三圆弧一直线链轮画法_第2页
2/11
三圆弧一直线链轮画法_第3页
3/11

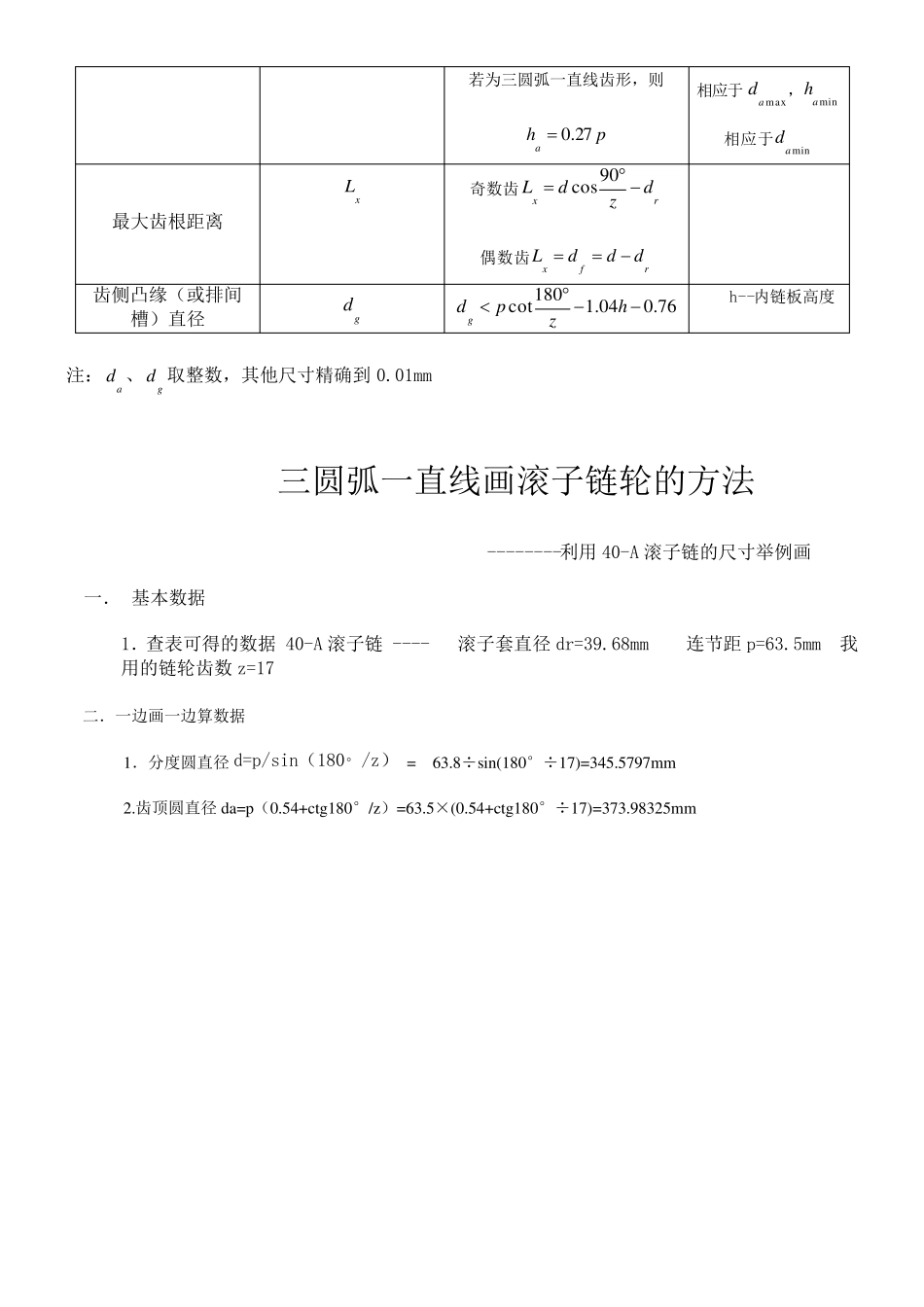

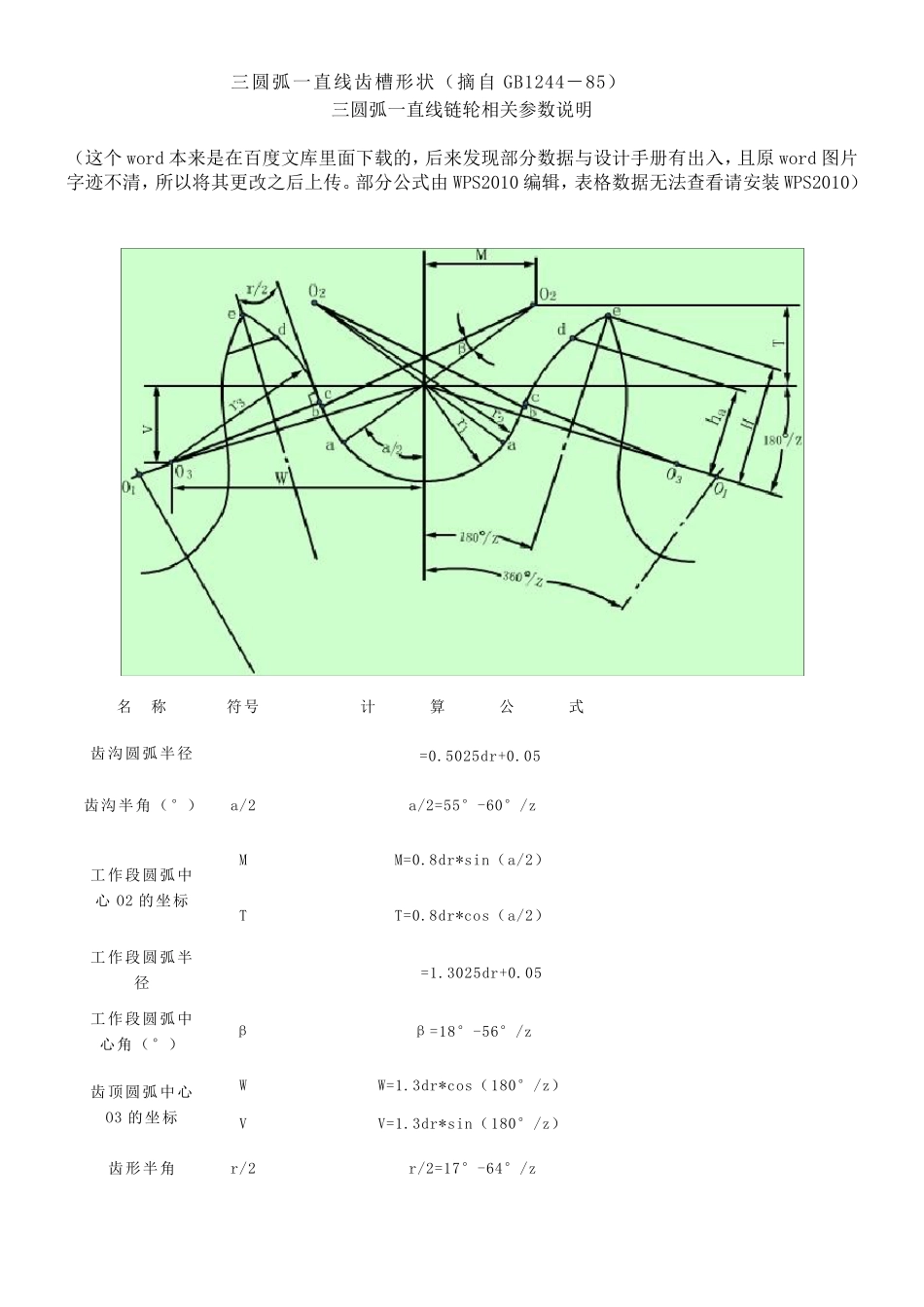

三圆弧一直线齿槽形状(摘自GB1244-85) 三圆弧一直线链轮相关参数说明 (这个word 本来是在百度文库里面下载的,后来发现部分数据与设计手册有出入,且原word 图片字迹不清,所以将其更改之后上传。部分公式由WPS2010 编辑,表格数据无法查看请安装WPS2010) 名 称 符号 计 算 公 式 齿沟圆弧半径 =0.5025dr+0.05 齿沟半角(°) a/2 a/2=55°-60°/z 工作段圆弧中心 O2 的坐标 M M=0.8dr*sin(a/2) T T=0.8dr*cos(a/2) 工作段圆弧半径 =1.3025dr+0.05 工作段圆弧中心角(°) β β=18°-56°/z 齿顶圆弧中心O3 的坐标 W W=1.3dr*cos(180°/z) V V=1.3dr*sin(180°/z) 齿形半角 r/2 r/2=17°-64°/z 齿顶圆弧半径 =dr[1.3cos(r/2)+0.8cosβ-1.3025]-0.05 工作段直线部分长度 =dr[1.3sin(r/2)-0.8sinβ] e 点至齿沟圆弧中心连线的距离 H 注:齿沟圆弧半径允许比表中公式计算的大0.0015+0.06mm。  链轮的基本参数及主要尺寸: 链轮的基本参数是配用链条的节距p,滚子直径d1,排距pt以及齿数z。链轮的主要尺寸及计算公式见下表。链轮毂孔最大许用直径见表。 表: 滚子链链轮主要尺寸(mm) 名称 代号 计算公式 备注 分度圆直径 d d=p/sin(180°/z) 齿顶圆直径 ad radpdd25.1max radpzdd)6.11(min若为三圆弧一直线齿形,则 )180cot54.0(zpda 可在maxad与minad范围内选取,但当选用maxad时,应注意用展成法加工时有可能发生顶切(dr即配用链条滚子直径d1) 齿根圆直径 fd rfddd 分度圆弦齿高 ah radpzh5.0)8.0625.0(max)(5.0minradph ah 是为简化放大齿形图的绘制而引入的辅助尺寸,maxah若为三圆弧一直线齿形,则 pha27.0 相应于maxad,minah相应于minad 最大齿根距离 xL 奇数齿rxdzdL90cos 偶数齿rfxdddL 齿侧凸缘(或排间槽)直径 gd 76.004.1180cothzpdg h--内链板高度 注:ad 、gd 取整数,其他尺寸精确到0.01mm 三圆弧一直线画滚子链轮的方法 --------利用40-A 滚子链的尺寸举例画 一. 基本数据 1.查表可得的数据 40-A 滚子链 ---- 滚子套直径dr=39.68mm 连节距p=63.5mm 我用的链轮齿数z=17 二.一边画一边算数据 1.分度圆直径d=p/sin(180°/z) = 63.8÷sin(180°÷17)=345.5797mm 2.齿顶圆直径da=p(0.54+ctg180°/z)=63.5×(0.54+ctg180°÷17)=373.98325...
