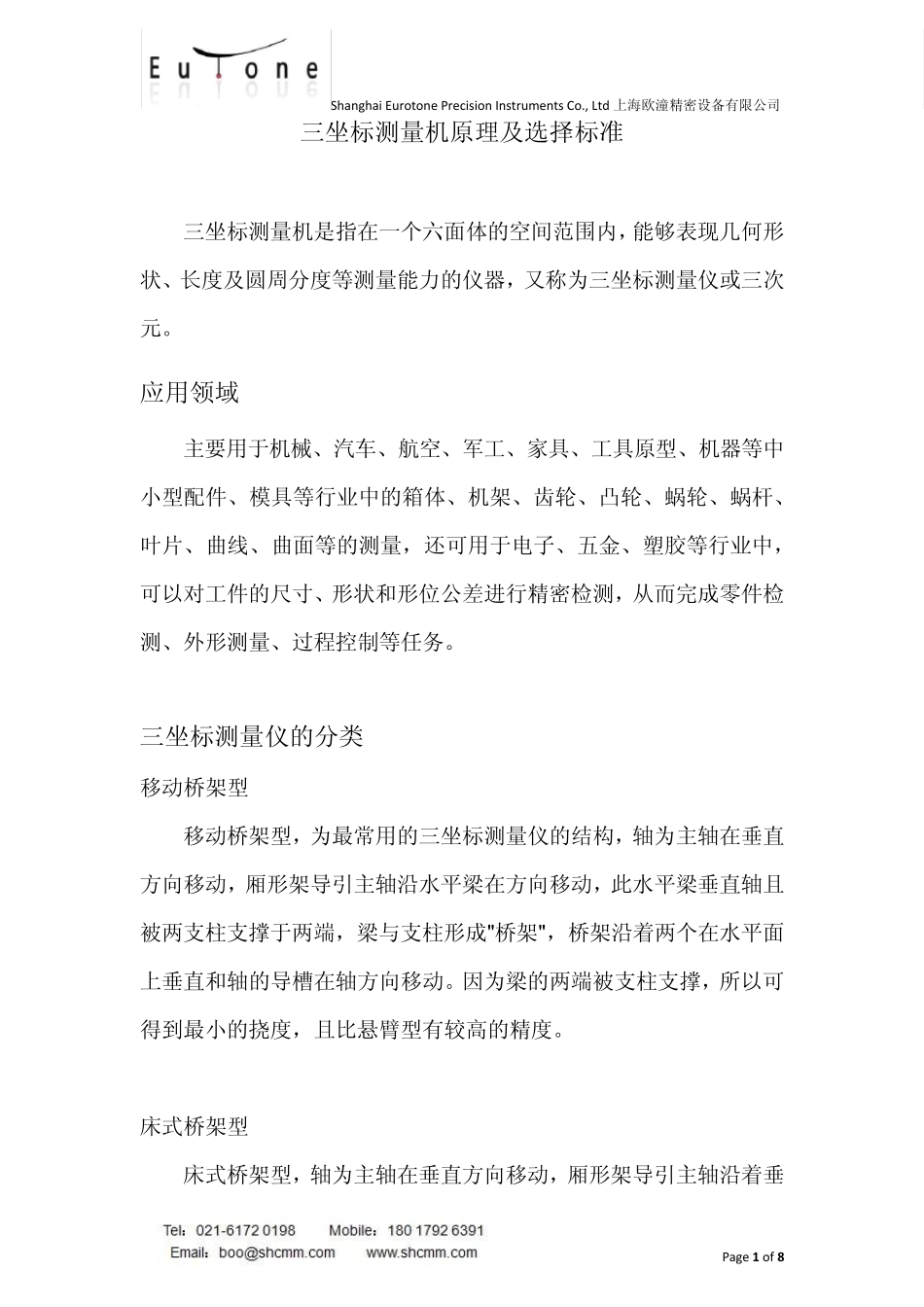

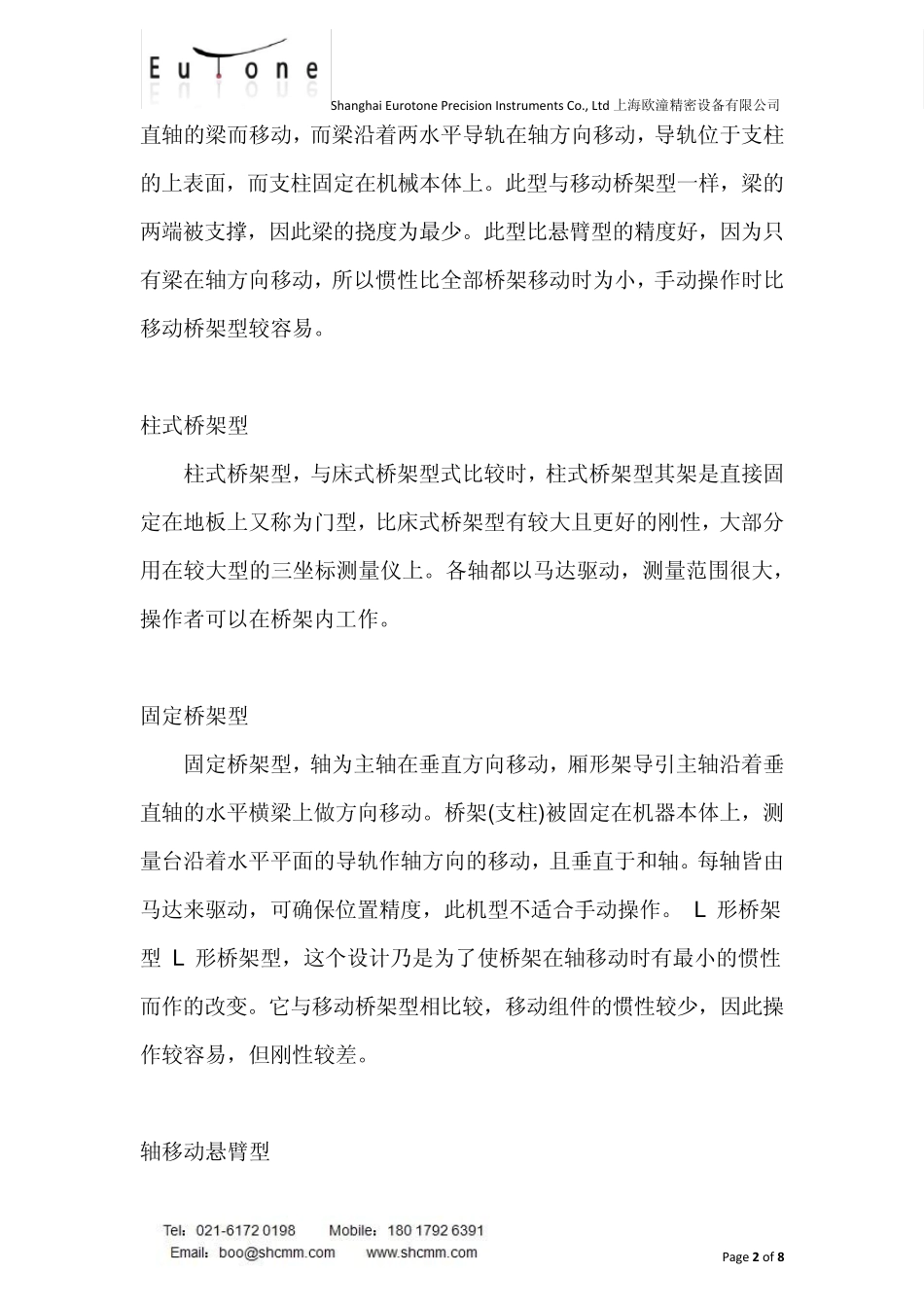

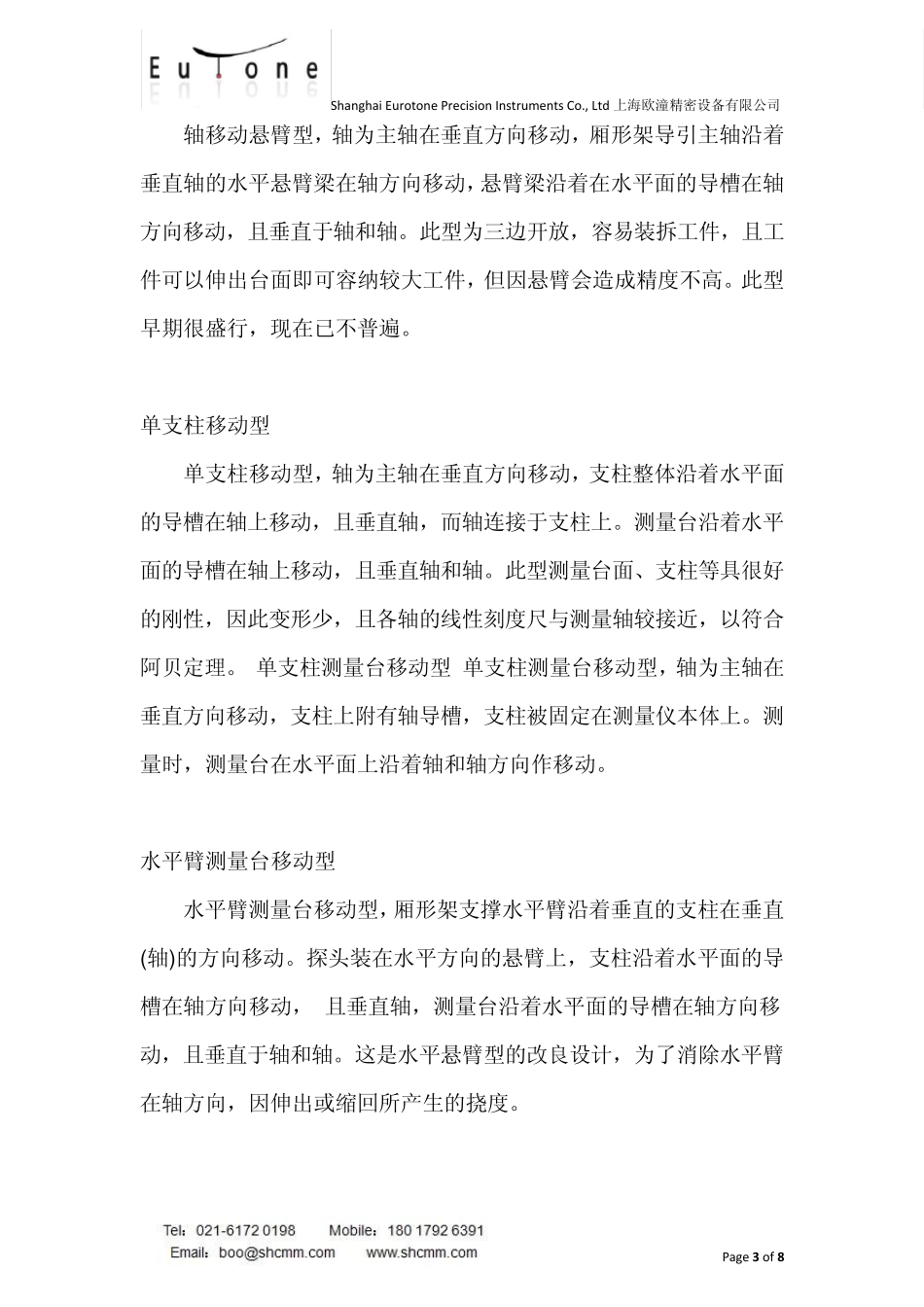

Shanghai Eu rotone Precision Instru ments Co., Ltd 上海欧潼精密设备有限公司 Page 1 of 8 三坐标测量机原理及选择标准 三坐标测量机是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。 应用领域 主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等行业中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。 三坐标测量仪的分类 移动桥架型 移动桥架型，为最常用的三坐标测量仪的结构，轴为主轴在垂直方向移动，厢形架导引主轴沿水平梁在方向移动，此水平梁垂直轴且被两支柱支撑于两端，梁与支柱形成"桥架"，桥架沿着两个在水平面上垂直和轴的导槽在轴方向移动。因为梁的两端被支柱支撑，所以可得到最小的挠度，且比悬臂型有较高的精度。 床式桥架型 床式桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂Shanghai Eu rotone Precision Instru ments Co., Ltd 上海欧潼精密设备有限公司 Page 2 of 8 直轴的梁而移动，而梁沿着两水平导轨在轴方向移动，导轨位于支柱的上表面，而支柱固定在机械本体上。此型与移动桥架型一样，梁的两端被支撑，因此梁的挠度为最少。此型比悬臂型的精度好，因为只有梁在轴方向移动，所以惯性比全部桥架移动时为小，手动操作时比移动桥架型较容易。 柱式桥架型 柱式桥架型，与床式桥架型式比较时，柱式桥架型其架是直接固定在地板上又称为门型，比床式桥架型有较大且更好的刚性，大部分用在较大型的三坐标测量仪上。各轴都以马达驱动，测量范围很大，操作者可以在桥架内工作。 固定桥架型 固定桥架型，轴为主轴在垂直方向移动，厢形架导引主轴沿着垂直轴的水平横梁上做方向移动。桥架(支柱)被固定在机器本体上，测量台沿着水平平面的导轨作轴方向的移动，且垂直于和轴。每轴皆由马达来驱动，可确保位置精度，此机型不适合手动操作。 L 形桥架型 L 形桥架型，这个设计乃是为了使桥架在轴移动时有最小的惯性而作的改变。它与移动桥架型相比较，移动组件的惯性较少，因此操作较容易，但刚性较差。 轴移动悬臂型 Shanghai Eu rotone Precision Instru ments Co., Ltd 上海欧潼精密设备有限公司 Page 3 of 8 轴移动...
