三极管的计算VIP专享

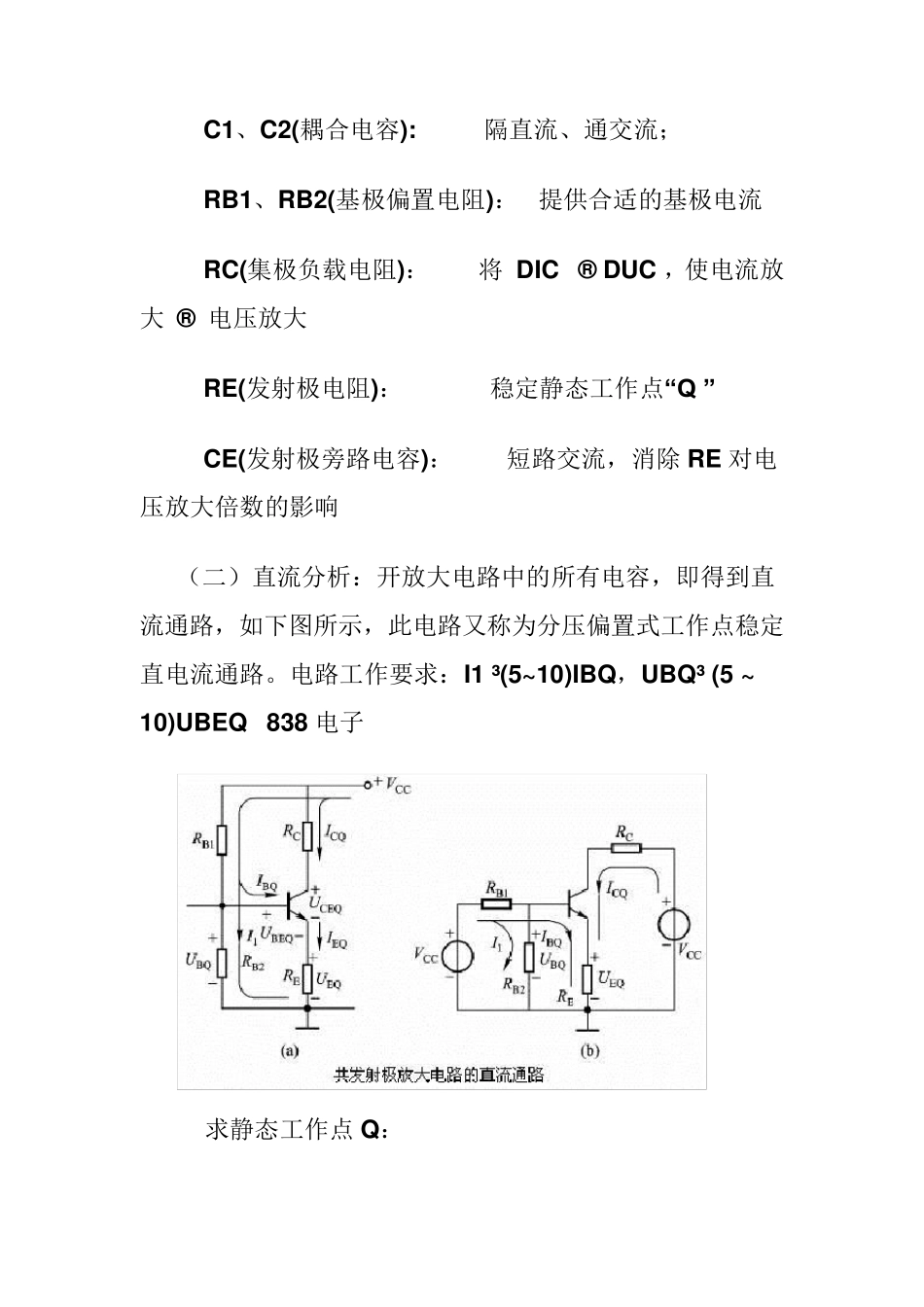

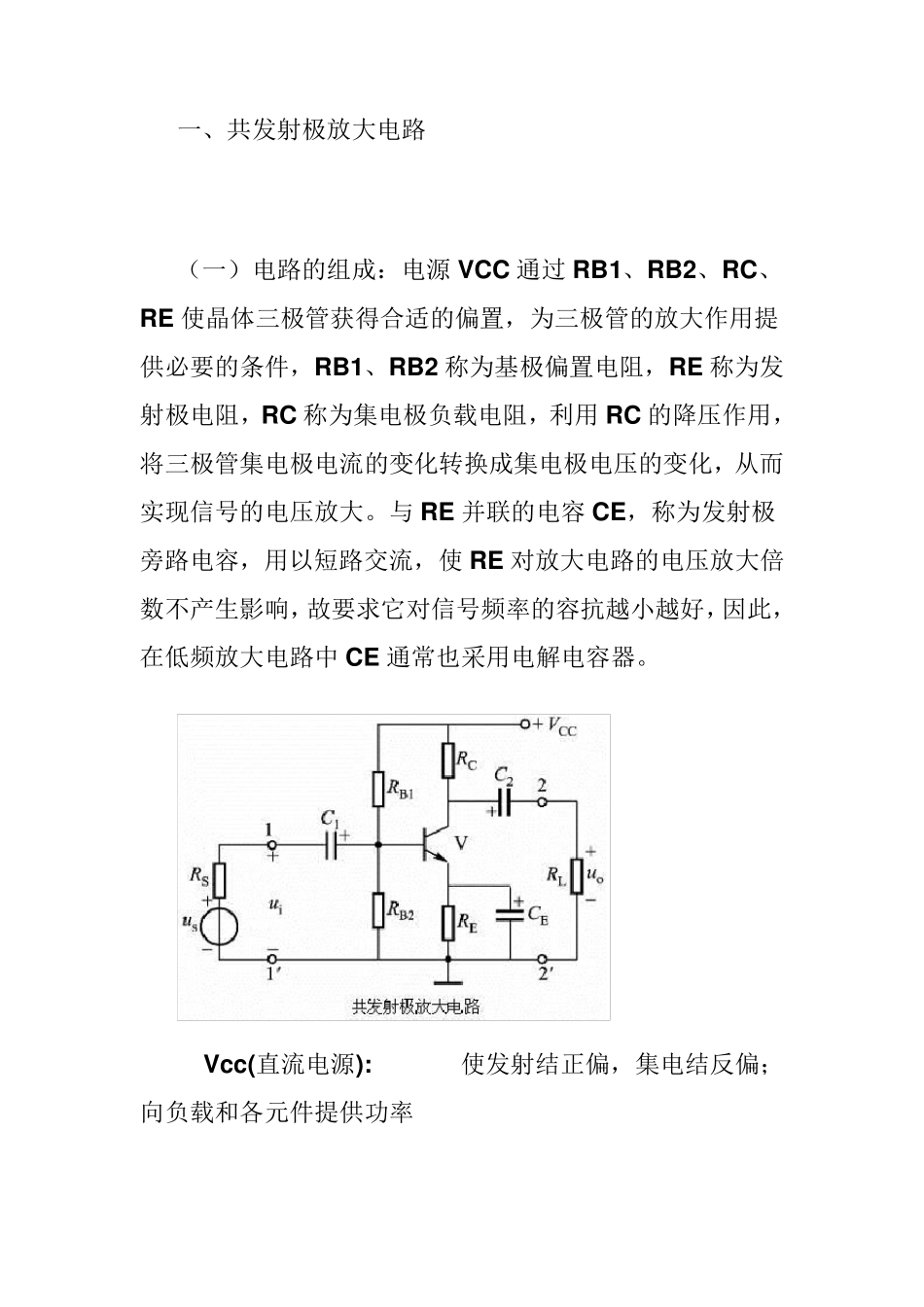

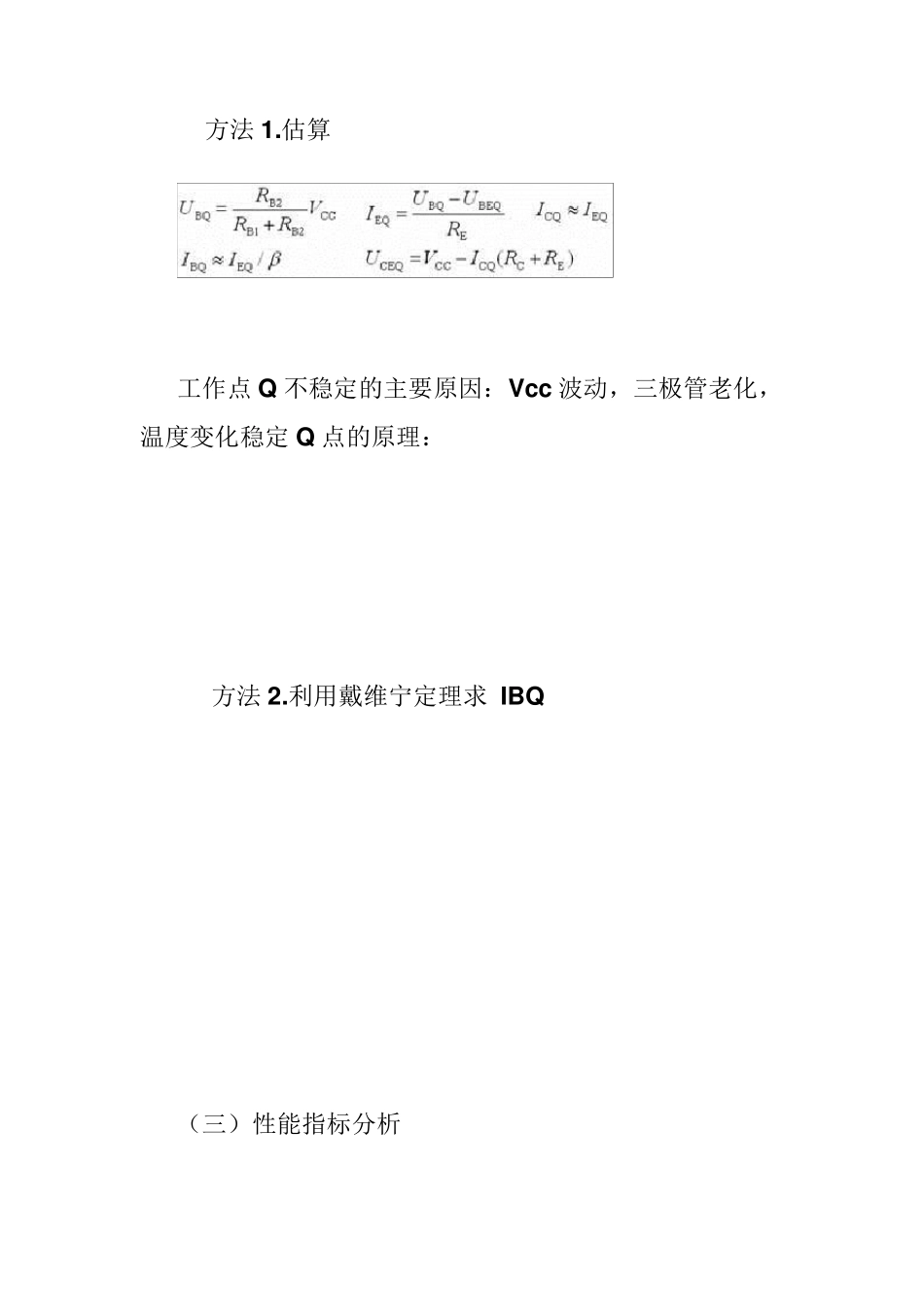

一、共发射极放大电路 （一）电路的组成：电源 VCC 通过 RB1、RB2、RC、RE 使晶体三极管获得合适的偏置，为三极管的放大作用提供必要的条件，RB1、RB2 称为基极偏置电阻，RE 称为发射极电阻，RC 称为集电极负载电阻，利用 RC 的降压作用，将三极管集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。与 RE 并联的电容 CE，称为发射极旁路电容，用以短路交流，使 RE 对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小越好，因此，在低频放大电路中 CE 通常也采用电解电容器。 Vcc(直流电源): 使发射结正偏，集电结反偏；向负载和各元件提供功率 C1、C2(耦合电容): 隔直流、通交流； RB1、RB2(基极偏置电阻)： 提供合适的基极电流 RC(集极负载电阻)： 将 DIC ® DUC ，使电流放大 ® 电压放大 RE(发射极电阻)： 稳定静态工作点“Q ” CE(发射极旁路电容)： 短路交流，消除 RE 对电压放大倍数的影响 （二）直流分析：开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点稳定直电流通路。电路工作要求：I1 ³(5~10)IBQ，UBQ³ (5 ~ 10)UBEQ 838 电子 求静态工作点 Q： 方法1.估算 工作点Q 不稳定的主要原因：Vcc波动，三极管老化，温度变化稳定Q 点的原理： 方法2.利用戴维宁定理求 IBQ （三）性能指标分析 将放大电路中的C1、C2、CE 短路，电源 Vcc短路，得到交流通路，然后将三极管用 H 参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。 1.电压放大倍数 2.输入电阻计算 3.输出电阻 Ro = RC 没有旁路电容CE 时： 1.电压放大倍数 源电压放大倍数 2.输入电阻 3.输出电阻 Ro = RC 二、共集电极放大电路 (射极输出器、射极跟随器) （一）电路组成与静态工作点 共集电极放大电路如下图(a)所示，图(b)、(c)分别是它的直流通路和交流通路。由交流通路看，三极管的集电极是交流地电位，输入信号 u i 和输出信号 u o 以它为公共端，故称它为共集电极放大电路，同时由于输出信号 u o 取自发射极，又叫做射极输出器。 IBQ =(Vcc–UBEQ)/[RB +(1+b) RE] ICQ = bIBQ，UCEQ=Vcc–ICQRE （二）性能指标分析 1 .电压放大倍数 2 .输入电阻 R¢L=RE//RL 3.输出电阻 共集电极电路特点 共集电极电路用途 1.Uo 与Ui 同相，具有电压跟随作用 1.高阻抗输入级 2.无电压放大...
