三菱PLCFX2N编程手册

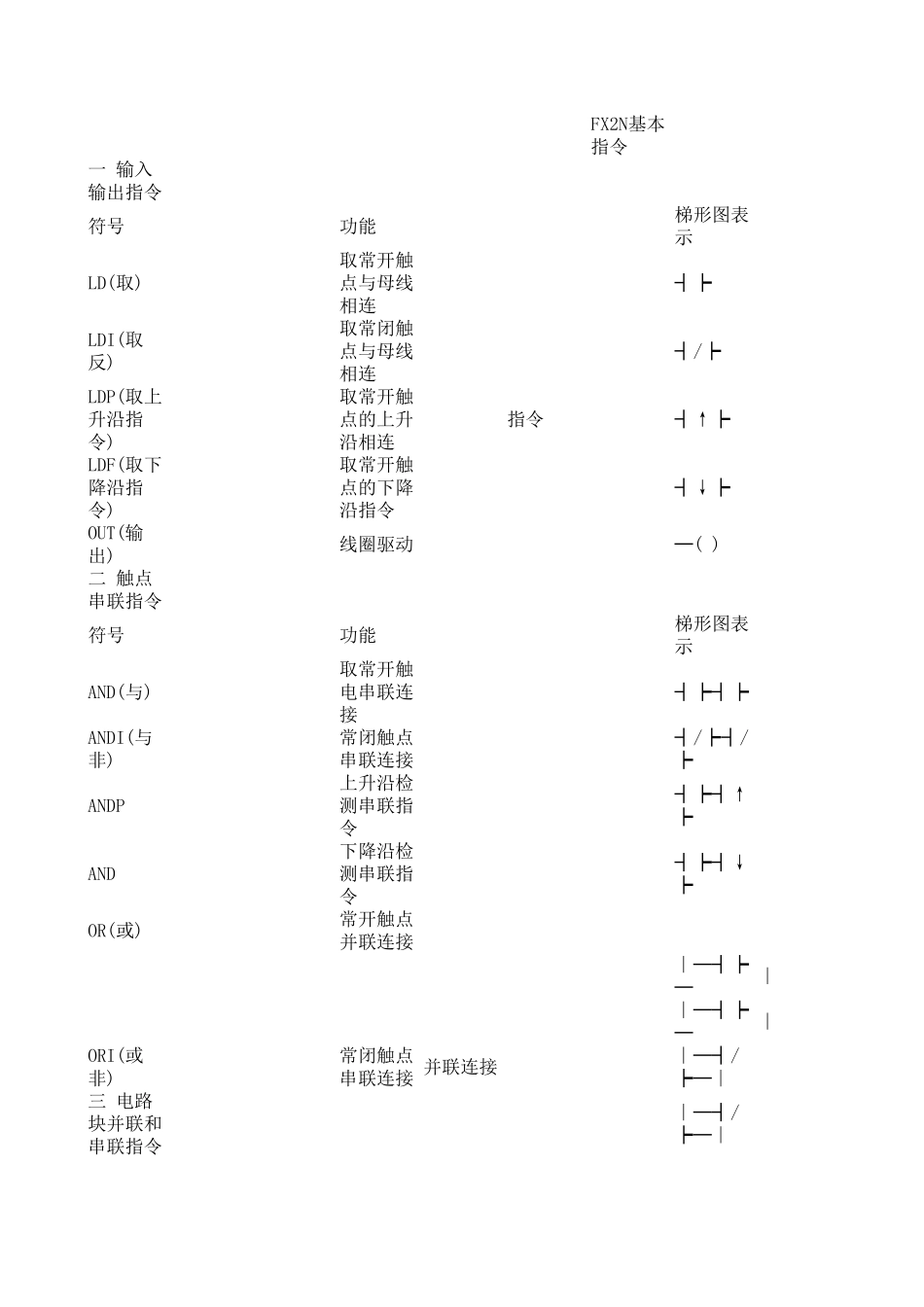

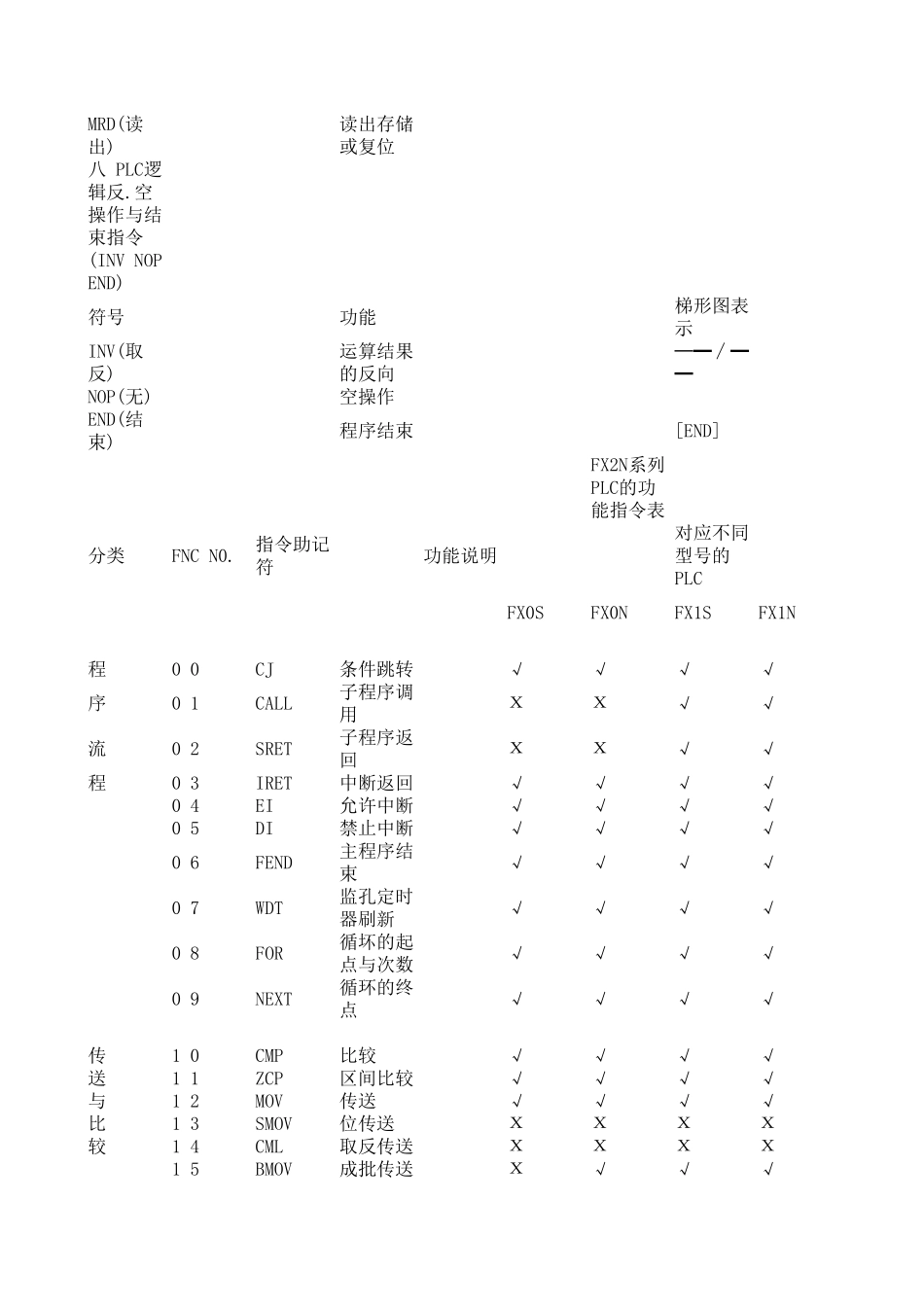

FX2N基本指令一 输入输出指令符号功能梯形图表示LD(取)取常开触点与母线相连┤┝LDI(取反)取常闭触点与母线相连┤/┝LDP(取上升沿指令)取常开触点的上升沿相连指令┤↑┝LDF(取下降沿指令)取常开触点的下降沿指令┤↓┝OUT(输出)线圈驱动─( )二 触点串联指令符号功能梯形图表示AND(与)取常开触电串联连接┤┝┤┝ANDI(与非)常闭触点串联连接┤/┝┤/┝ANDP上升沿检测串联指令┤┝┤↑┝AND下降沿检测串联指令┤┝┤↓┝OR(或)常开触点并联连接∣─┤┝─∣∣─┤┝─∣ORI(或非)常闭触点串联连接 并联连接∣─┤/┝─∣三 电路块并联和串联指令∣─┤/┝─∣符号功能梯形图表示ORB(块或)电路块并联连接∣─┤┝┤┝─┤┝∣∣─┤┝┤┝─┤┝∣ANB(块与)电路块串联连接∣┤┝∣┤┝∣四 置位与复位指令∣┤┝┤┤┝∣符号功能梯形图表示SET(置位)动作保持线圈指令┝┤┝[SETYMS]RST(复位)动作保持清除线圈指令∣┤┝[RSTYMS]五 脉冲指令符号功能梯形图PLS(上升沿脉冲)上升沿检测线圈指令∣─┤┝[PLS YM]PLF(下降沿脉冲)下降沿检测线圈指令∣─┤┝[PLF YM]六 主控指令符号功能梯形图表示MC(主控)公用串行接点线圈指令[MC N0MY]MCR(主控复位)公用串行接点线圈指令接点解除指令[MCR N0MY]七 进栈读栈出栈指令符号功能梯形图表示MPS(进栈)运算存储MRD(读出)读出存储MRD(读出)读出存储或复位八 PLC逻辑反.空操作与结束指令(INV NOPEND)符号功能梯形图表示INV(取反)运算结果的反向─━∕━━NOP(无)空操作END(结束)程序结束[END]FX2N系列PLC的功能指令表分类FNC N0.指令助记符功能说明对应不同型号的PLCFX0SFX0NFX1SFX1N程 0 0CJ条件跳转√ √ √ √序 0 1CALL子程序调用ХХ√ √流0 2SRET子程序返回ХХ√ √程 0 3IRET中断返回√ √ √ √0 4EI允许中断√ √ √ √0 5DI禁止中断√ √ √ √0 6FEND主程序结束√ √ √ √0 7WDT监孔定时器刷新√ √ √ √0 8FOR循坏的起点与次数√ √ √ √0 9NEXT循环的终点√ √ √ √传1 0CMP比较√ √ √ √送1 1ZCP区间比较√ √ √ √与 1 2MOV传送√ √ √ √比1 3SMOV位传送ХХХХ较1 4CML取反传送ХХХХ1 5BMOV成批传送Х√ √ √1 6FMOV多点传送ХХХХ1 7XCH数据交换ХХХХ1 8BCD二进制转BCD码√√√√1 9BINBCD码转二进制√√√√算2 0ADD二进制加法运算√√√√术2 1SUB二进制减法运算√√√√逻2 2MUL二进...
