三菱PLC手持编程器使用方法

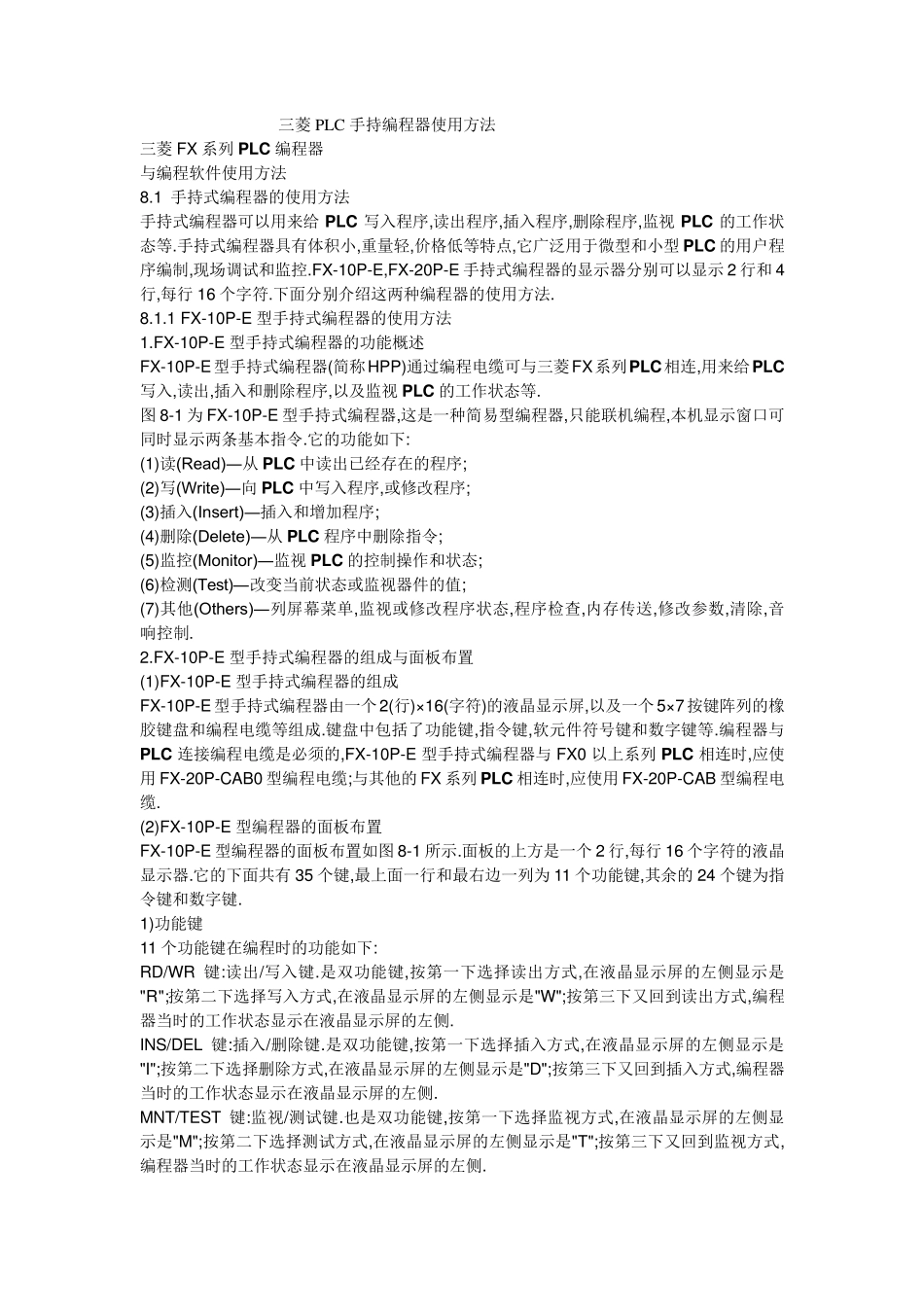

三菱PLC 手持编程器使用方法 三菱FX 系列PLC 编程器 与编程软件使用方法 8.1 手持式编程器的使用方法 手持式编程器可以用来给PLC 写入程序,读出程序,插入程序,删除程序,监视PLC 的工作状态等.手持式编程器具有体积小,重量轻,价格低等特点,它广泛用于微型和小型PLC 的用户程序编制,现场调试和监控.FX-10P-E,FX-20P-E 手持式编程器的显示器分别可以显示2 行和4行,每行16 个字符.下面分别介绍这两种编程器的使用方法. 8.1.1 FX-10P-E 型手持式编程器的使用方法 1.FX-10P-E 型手持式编程器的功能概述 FX-10P-E型手持式编程器(简称HPP)通过编程电缆可与三菱FX系列PLC相连,用来给PLC写入,读出,插入和删除程序,以及监视PLC 的工作状态等. 图8-1 为FX-10P-E 型手持式编程器,这是一种简易型编程器,只能联机编程,本机显示窗口可同时显示两条基本指令.它的功能如下: (1)读(Read)― 从 PLC 中读出已经存在的程序; (2)写(Write)― 向 PLC 中写入程序,或修改程序; (3)插入(Insert)― 插入和增加程序; (4)删除(Delete)― 从 PLC 程序中删除指令; (5)监控(Monitor)― 监视PLC 的控制操作和状态; (6)检测(Test)― 改变当前状态或监视器件的值; (7)其他(Others)― 列屏幕菜单,监视或修改程序状态,程序检查,内存传送,修改参数,清除,音响控制. 2.FX-10P-E 型手持式编程器的组成与面板布置 (1)FX-10P-E 型手持式编程器的组成 FX-10P-E 型手持式编程器由一个2(行)×16(字符)的液晶显示屏,以及一个5×7按键阵列的橡胶键盘和编程电缆等组成.键盘中包括了功能键,指令键,软元件符号键和数字键等.编程器与PLC 连接编程电缆是必须的,FX-10P-E 型手持式编程器与FX0 以上系列PLC 相连时,应使用FX-20P-CAB0 型编程电缆;与其他的FX 系列PLC 相连时,应使用FX-20P-CAB 型编程电缆. (2)FX-10P-E 型编程器的面板布置 FX-10P-E 型编程器的面板布置如图8-1 所示.面板的上方是一个2 行,每行16 个字符的液晶显示器.它的下面共有35 个键,最上面一行和最右边一列为11 个功能键,其余的24 个键为指令键和数字键. 1)功能键 11 个功能键在编程时的功能如下: RD/WR 键:读出/写入键.是双功能键,按第一下选择读出方式,在液晶显示屏的左侧显示是"R";按第二下选择写入方式,在液晶显示屏的左侧显示是"W";按第三下又回到读出方式,编程器当时的工作状态显示在液晶显示屏的左侧. INS/DEL 键:插入/删除键.是双功能键,按第一下...
