三轮摩托车后桥

三轮摩托车后桥_第1页
1/8
三轮摩托车后桥_第2页
2/8

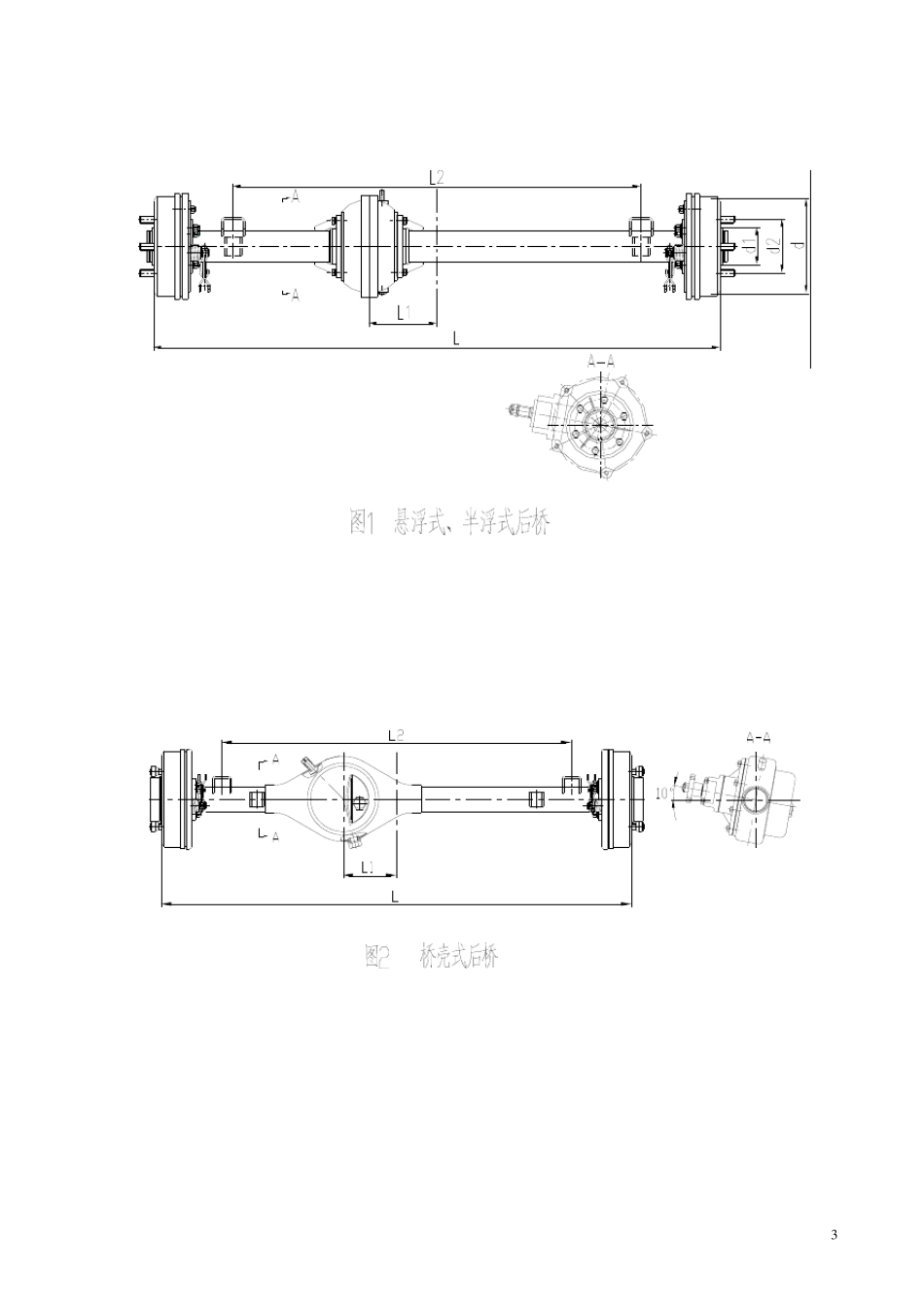

三轮摩托车后桥_第3页
3/8
1 三轮摩托车 后桥 1 范围 本标准规定了三轮摩托车后桥的术语和定义、型式、规格、安装连接尺寸、技术要求、试验方法、检验规则、标志、运输、储存。 本标准适用于江苏宗申三轮摩托车用的板轮间距为750~ 1320 的悬浮式、半浮式、桥壳式、加力型(二级减速)后桥、后置倒档式后桥。 2 规范性引用文件 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2828.1-2003 计数抽样检验程序 第 1 部分 按接收质量限(AQL)检索的逐批检验抽样计划 GB/T 3077-1999 合金结构钢 技术条件 GB/T 191-2000 包装储运图示标志 GB/T 5382.1-1996 摩托车和轻便摩托车制动性能试验方法 制动距离 GB 5763-1998 汽车用制动器衬片 GB/T 9439-1988 灰铸铁件 GB/T 1348-1988 球墨铸铁件 GB 9969.1-1998 工业产品使用说明书 总则 GB/T 11365-1989 锥齿轮和准双曲面齿轮 精度 GB 16897-1997 制动软管 GB 17355-1998 摩托车和轻便摩托车制动性能指标限值 QC/T 226-1997 摩托车和轻便摩托车制动蹄总成技术条件 QC/T 228.1-1997 摩托车和轻便摩托车操纵拉索 技术条件 QC/T 293-1999 汽车半轴台架试验方法 QC/T 294-1999 汽车半轴技术条件 QC/T 533-1999 汽车驱动桥台架试验方法 QZSSJ 0227-2008 正三轮摩托车图样零部件名称及编号规则 QZSSJ 0502-2007 装配通用技术条件 Q/ZSJ02.26 -2007 三轮摩托车紧固件扭矩值 3 术语和定义 3 .1 后桥 位于三轮摩托车传动系统末端,车体后部与车轮相连,其基本功用是增大由传动轴或变速器传来的转矩,并将动力合理的分配给左、右驱动轮(输入的动力经减速后传递给左、右车轮),同时具有差速、制动的作用,且支承三轮摩托车作用于路面和车架或车身之间的垂直力、纵向力和横向力的驱动装置总成。一般由差减速器总成、半轴、制动装置、桥壳总成或左右套管组件组成。有的还带倒档或二级减速装置。根据输入动力机构的形式可分为轴传动后桥和链传动后桥。 3 .2 差减速器总成 差减速器总成系后桥的重要组成部分,位于后桥中部,由差速器和减速器两个功能部件组成。差速器能使同一后桥左、右半轴以不同的角速度旋转并传递扭矩的机构;减速器将输入动力经减速后传递给半轴的机构。 2 3 .3 左右套管组件 组装在减速器总成...
