上海贝尔EPON系统OLTamp;ONU基本维护手册

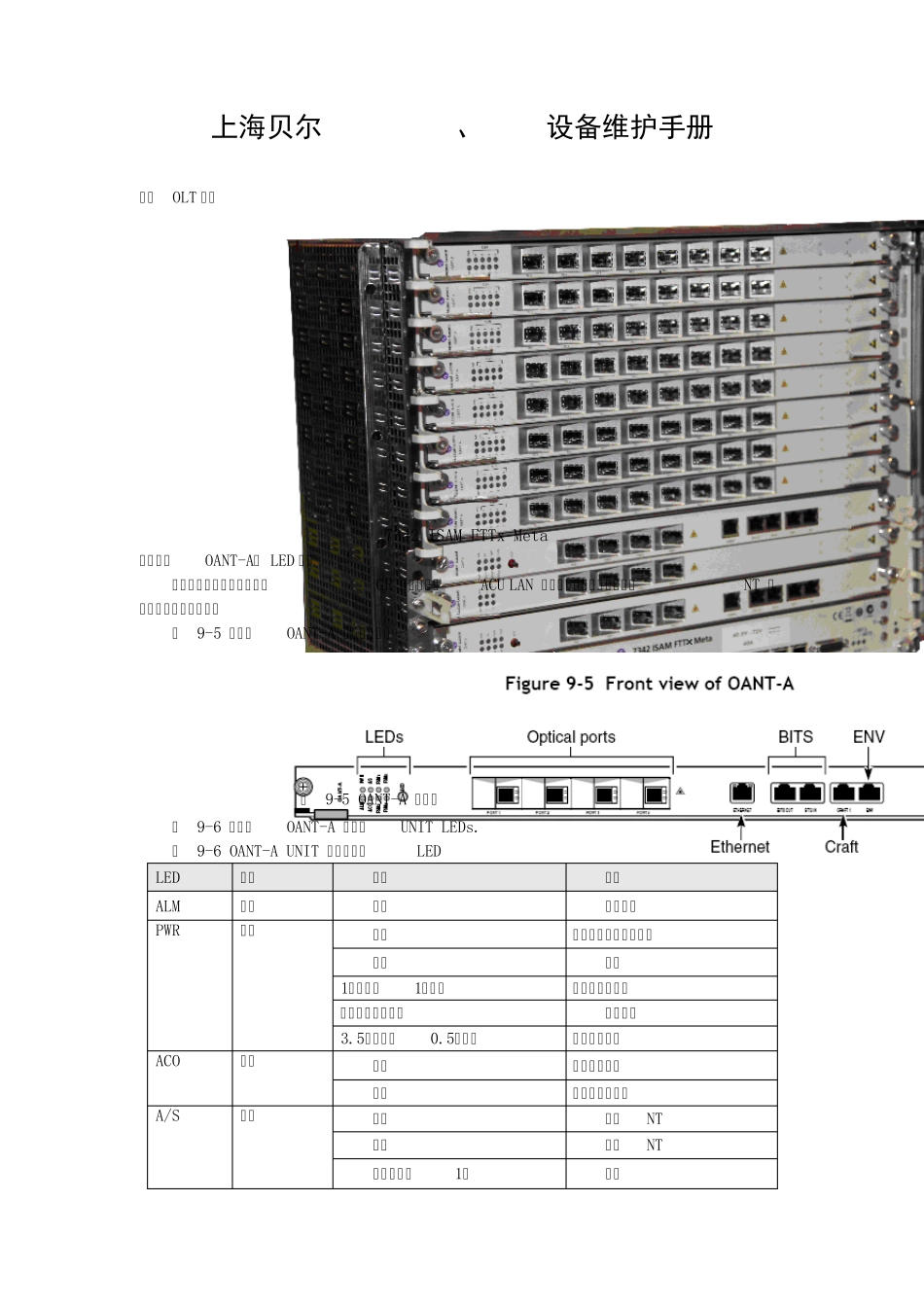

上海贝尔EPON系统OLTamp;ONU基本维护手册_第1页
1/8
上海贝尔EPON系统OLTamp;ONU基本维护手册_第2页
2/8
上海贝尔EPON系统OLTamp;ONU基本维护手册_第3页
3/8
上海贝尔EPON FTTB、FTTH设备维护手册 一、OLT 设备 7342 ISAM FTTx Meta 主控板(OANT-A) LED 介绍 前面板包含了用于显示具体 GE 端口状态、ACU LAN 端口状态、板卡告警指示和 NT 运行状态的发光二极管。 图 9-5 显示了 OANT-A 的正面视图。 表 9-6 定义了 OANT-A 板卡的 UNIT LEDs. 表 9-6 OANT-A UNIT 告警和状态 LED LED 颜色 显示 状态 ALM 红色 开启 板卡故障 PWR 绿色 关闭 断电(板上没有供电) 开启 通电 1秒开启,1秒关闭 活动的(引导) 收到分组速率闪烁 加载软件 3.5秒开启,0.5秒关闭 软件正在运行 ACO 绿色 开启 激活告警切断 关闭 不激活告警切断 A/S 绿色 关闭 备用 NT 开启 激活 NT 一个脉冲(1) 同步 图 9-5 OANT-A 前视图 表 9-7 提供了关于网络 LED 的信息 表 9-7 网络 LED LED 颜色 状态 FSM [1 to 4] 关闭 没检测到链路 绿灯闪烁 链路正常状态时发射和/或接受数据包 绿灯常亮 链路接通 备注: (1) 当电源线连接到 BAT A(或 BAT B)上,电源打开且低于 -40.5V dc 时,绿色 LED “BAT A ”或 “BAT B”亮,表明电源可用(即使断路器在“关闭”位置) LT( PON板)状态 LED 图 11-3 显示了板卡和光模块插入正视图 OEPT-A 前面板包含了表 11-3 中描述的电源、告警和 8 个 PON 状态 LED。 表 11-3 OEPT-A LED LED 说明 颜色 显示 状态 PWR 此 LED显示了板卡供电正常。 绿色 ON 通电 OFF 断电/关机 闪烁 初始化 ALM 此 LED显示板卡本地硬件故障。 红色 ON 板上有告警 OFF 板上无告警 PON1 PON2 PON3 此 LED显 示 PON 设 备信号故障模式。 黄色 ON PON 设 备 故 障 显 示 PON 信号丢失 图 11-3 OEPT-A 卡中的光模块 光端口 -9 5 - -9 6 - PON4 PON5 PON6 PON7 PON8 OFF PON设备无告警 二、ONU 设备 1、 FTTH: EONU420-E产品简介 EONU420 是满足IEEE 802.3ah 和中国联通 标准的EPON ONU 终端设备。产品为用户提供下列接口:1 个 EPON 接口、4 个 10/100BASE-T 以太网接口、2 个 Phone 电话接口。其中,EPON 接口为用户提供无源以太网接入,提供对称的1.25G 宽带数据传输服务;以太网接口分别提供100M 以太网数据服务;Phone 接口提供2 路 VoIP 电话语音服务,为用户提供高带宽的数据服务和...
