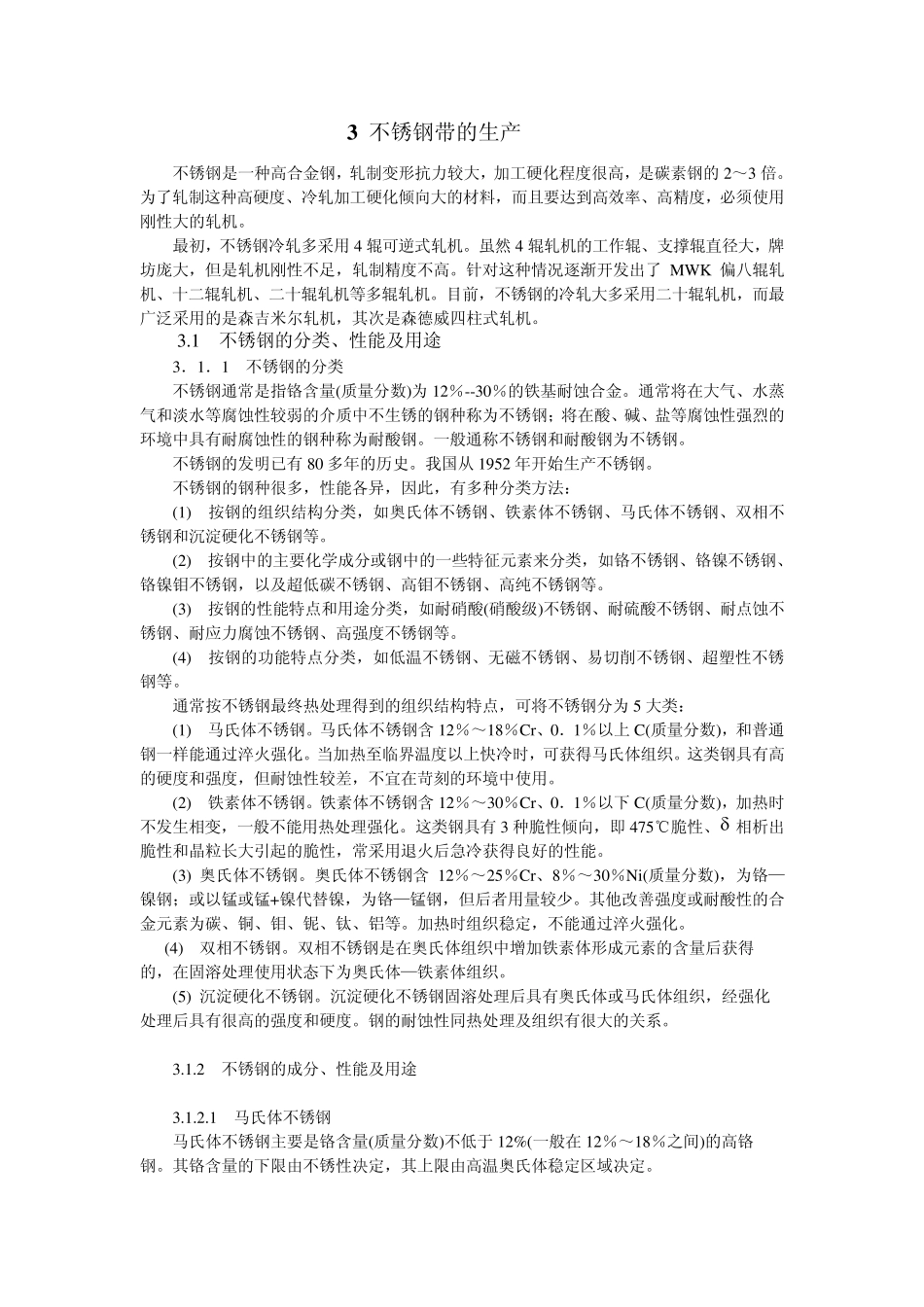

3 不锈钢带的生产 不锈钢是一种高合金钢，轧制变形抗力较大，加工硬化程度很高，是碳素钢的 2～3 倍。 为了轧制这种高硬度、冷轧加工硬化倾向大的材料，而且要达到高效率、高精度，必须使用刚性大的轧机。 最初，不锈钢冷轧多采用 4 辊可逆式轧机。虽然 4 辊轧机的工作辊、支撑辊直径大，牌 坊庞大，但是轧机刚性不足，轧制精度不高。针对这种情况逐渐开发出了 MWK 偏八辊轧机、十二辊轧机、二十辊轧机等多辊轧机。目前，不锈钢的冷轧大多采用二十辊轧机，而最广泛采用的是森吉米尔轧机，其次是森德威四柱式轧机。 3.1 不锈钢的分类、性能及用途 3．1．1 不锈钢的分类 不锈钢通常是指铬含量(质量分数)为 12％--30％的铁基耐蚀合金。通常将在大气、水蒸气和淡水等腐蚀性较弱的介质中不生锈的钢种称为不锈钢；将在酸、碱、盐等腐蚀性强烈的环境中具有耐腐蚀性的钢种称为耐酸钢。一般通称不锈钢和耐酸钢为不锈钢。 不锈钢的发明已有80 多年的历史。我国从1952 年开始生产不锈钢。 不锈钢的钢种很多，性能各异，因此，有多种分类方法： (1) 按钢的组织结构分类，如奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、双相不锈钢和沉淀硬化不锈钢等。 (2) 按钢中的主要化学成分或钢中的一些特征元素来分类，如铬不锈钢、铬镍不锈钢、 铬镍钼不锈钢，以及超低碳不锈钢、高钼不锈钢、高纯不锈钢等。 (3) 按钢的性能特点和用途分类，如耐硝酸(硝酸级)不锈钢、耐硫酸不锈钢、耐点蚀不 锈钢、耐应力腐蚀不锈钢、高强度不锈钢等。 (4) 按钢的功能特点分类，如低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。 通常按不锈钢最终热处理得到的组织结构特点，可将不锈钢分为 5 大类： (1) 马氏体不锈钢。马氏体不锈钢含 12％～18％Cr、0．1％以上C(质量分数)，和普通钢一样能通过淬火强化。当加热至临界温度以上快冷时，可获得马氏体组织。这类钢具有高的硬度和强度，但耐蚀性较差，不宜在苛刻的环境中使用。 (2) 铁素体不锈钢。铁素体不锈钢含 12％～30％Cr、0．1％以下C(质量分数)，加热时 不发生相变，一般不能用热处理强化。这类钢具有3 种脆性倾向，即475℃脆性、 相析出 脆性和晶粒长大引起的脆性，常采用退火后急冷获得良好的性能。 (3) 奥氏体不锈钢。奥氏体不锈钢含 12％～25％Cr、8％～30％Ni(质量分数)，为铬—镍钢；或以锰或锰+镍代替镍，为铬—锰钢，但后者用量较少。其他改善强度或耐酸性的合...
