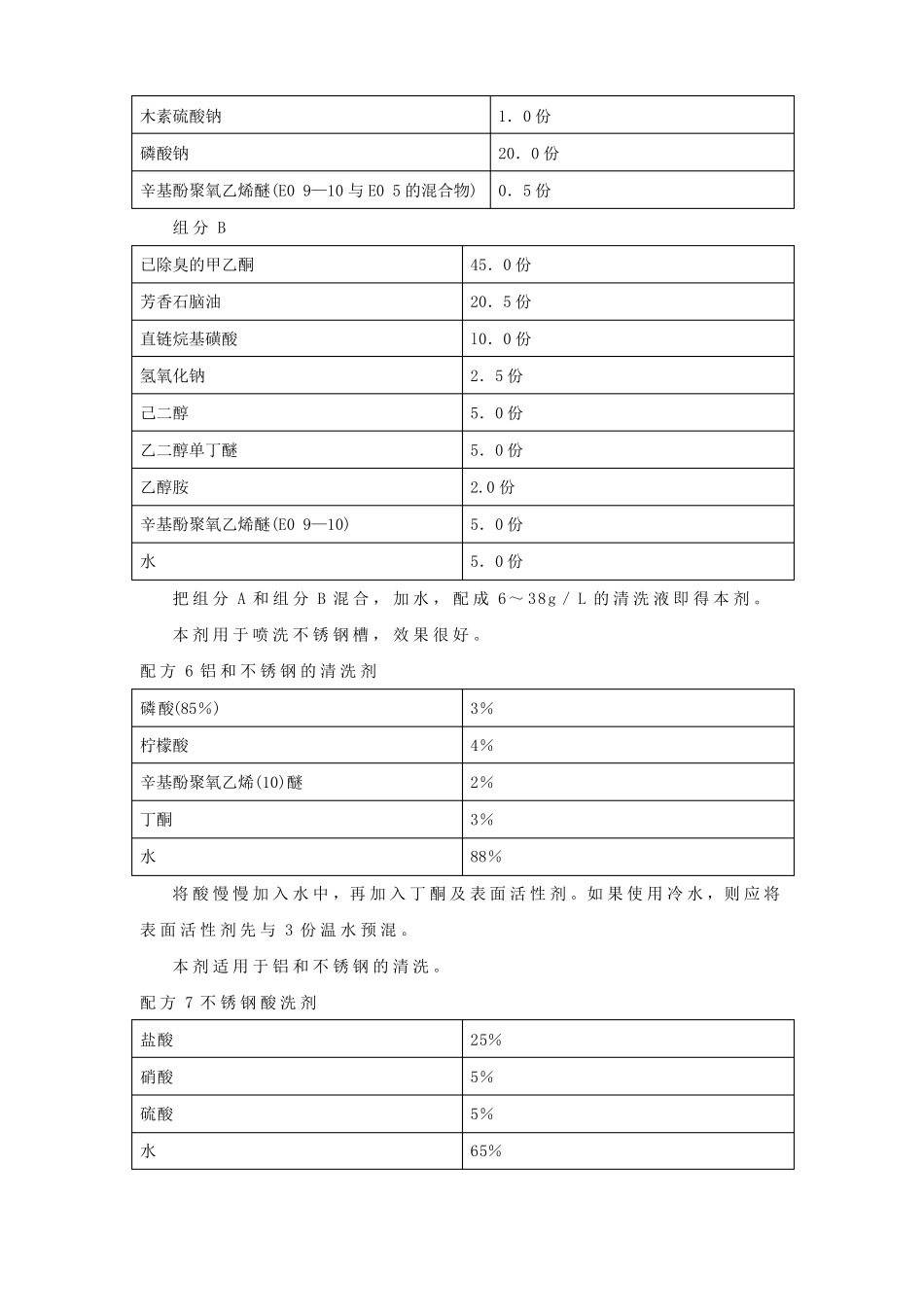

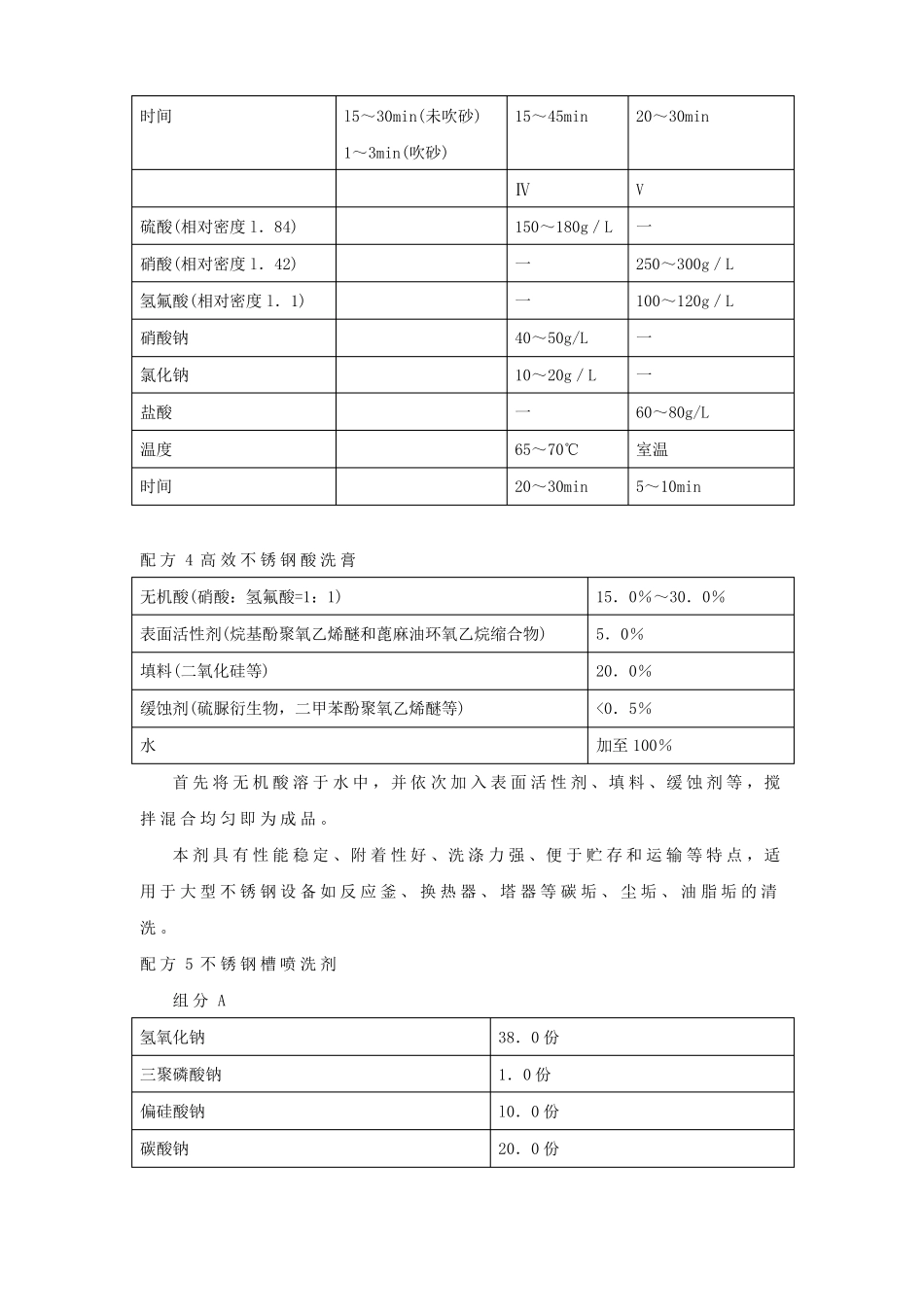

不锈钢清洗剂配方11 种 配方l 不锈钢表面除挂灰液四则 Ⅰ Ⅱ 硝酸 50％(体积分数) 一 过氧化氢 一 30—60g／L 水 50％(体积分数) 15—25m/L 时间 l0 一20s 30—60s Ⅲ Ⅳ 铬酐 70 一100g／L l00—150g／L 硫酸 20—40g／L 40—60g/L 氯化钠 1～2g／L 4—6g／L 时间 2～10min 5 一lOmin 不锈钢经 酸浸 蚀 除氧化皮 后 ，在 表面上 残 留 有 含 炭 灰渣 ，可 采 用 上 述 化学 方法 除去 。 配方2 铬 不锈钢(马 氏 体)酸洗工 艺 两 则 Ⅰ Ⅱ 氢氟酸(相对密度 l．1) 27mL／L 一 硝酸(相对密度 l．42) 210—280 mL／L l40 一l50 mL／L 磷酸(相对密度 l．70) 一 100 一l20 mL／L 温度 室温 室温 时间 5—10min 5—10min 配方3 镍 铬 不锈钢酸洗工 艺 五 则 Ⅰ Ⅱ Ⅲ 硫酸(相对密度 l．84) 80～100g／L 300～400g／L 一 硝酸(相对密度 l．42) 130～170g／L 一 一 氢氟酸(相对密度 l．1) 40～70g／L 80～140g／L l30～140g／L 硫酸铁 一 一 300～330g／L 温度 室温 室温 65～70℃ 时间 l5～30min(未吹砂) 1～3min(吹砂) 15～45min 20～30min Ⅳ V 硫酸(相对密度l．84) 150～180g／L 一 硝酸(相对密度l．42) 一 250～300g／L 氢氟酸(相对密度l．1) 一 100～120g／L 硝酸钠 40～50g/L 一 氯化钠 10～20g／L 一 盐酸 一 60～80g/L 温度 65～70℃ 室温 时间 20～30min 5～10min 配 方 4 高 效 不 锈 钢 酸洗 膏 无机酸(硝酸：氢氟酸=1：1) 15．0％～30．0％ 表面活性剂(烷基酚聚氧乙烯醚和蓖麻油环氧乙烷缩合物) 5．0％ 填料(二氧化硅等) 20．0％ 缓蚀剂(硫脲衍生物，二甲苯酚聚氧乙烯醚等) <0．5％ 水 加至 100％ 首 先 将 无 机 酸溶 于 水 中 ，并 依 次 加 入 表 面 活 性 剂 、填 料 、缓 蚀 剂 等 ，搅拌 混 合 均 匀 即 为 成 品 。 本 剂 具 有 性 能 稳 定 、附 着 性 好 、洗 涤 力 强 、便 于 贮 存 和 运 输 等 特 点 ，适用 于 大 型 不 锈 钢 设 备 如 反 应 釜 、 换 热 器 、 塔 器 等 碳 垢 、 尘 垢 、 油 脂 垢 的 清洗 。 配 方 5 不 锈 钢 槽 喷 洗 剂 组 分 A 氢氧化钠 38．0 份 三聚磷酸钠 1．0 份 偏硅酸钠 l0．0 份 碳酸...
