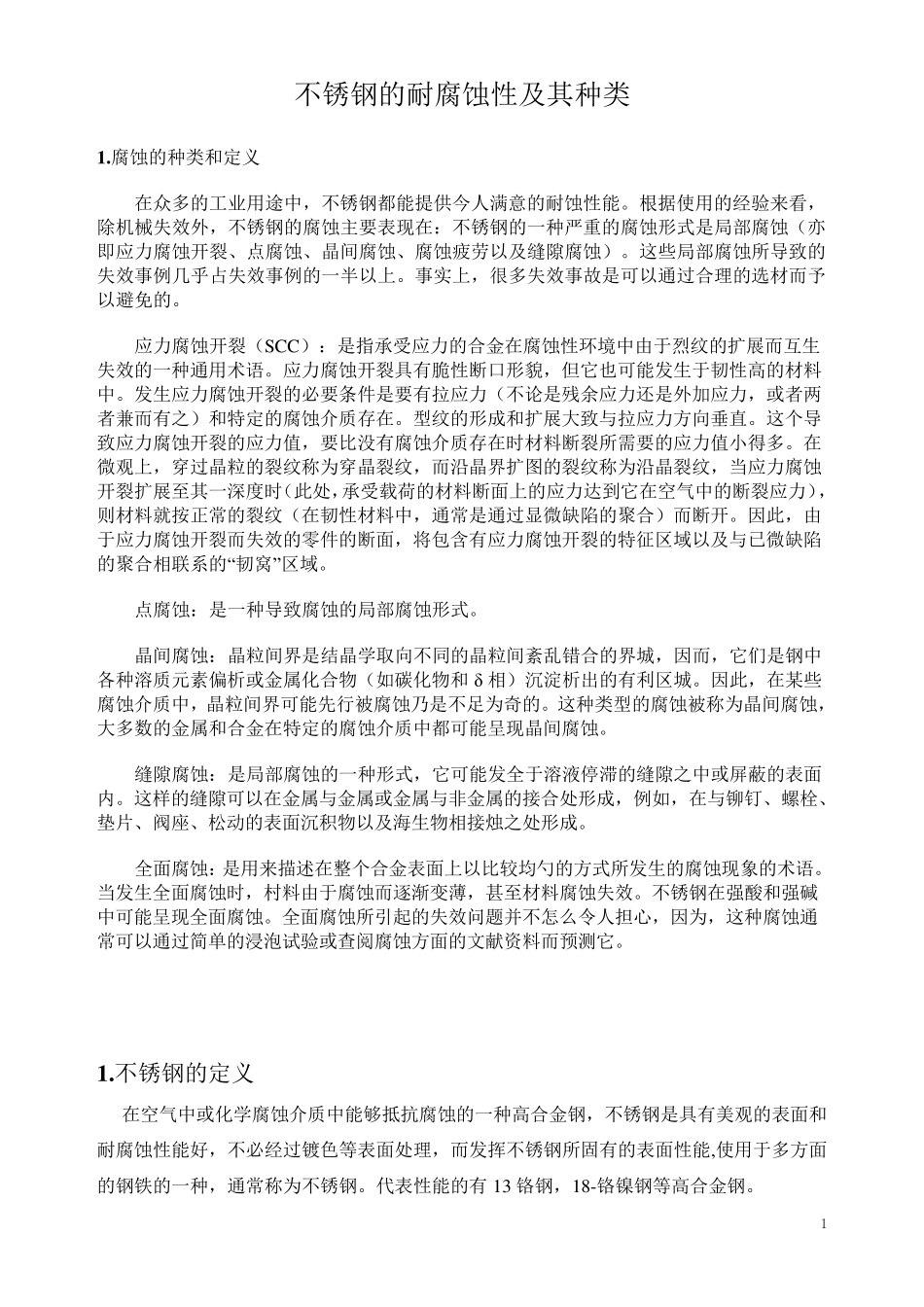

1 不锈钢的耐腐蚀性及其种类 1 .腐蚀的种类和定义 在众多的工业用途中，不锈钢都能提供今人满意的耐蚀性能。根据使用的经验来看，除机械失效外，不锈钢的腐蚀主要表现在：不锈钢的一种严重的腐蚀形式是局部腐蚀（亦即应力腐蚀开裂、点腐蚀、晶间腐蚀、腐蚀疲劳以及缝隙腐蚀）。这些局部腐蚀所导致的失效事例几乎占失效事例的一半以上。事实上，很多失效事故是可以通过合理的选材而予以避免的。 应力腐蚀开裂（SCC）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。型纹的形成和扩展大致与拉应力方向垂直。这个导致应力腐蚀开裂的应力值，要比没 有腐蚀介质存在时 材料断裂所需 要的应力值小 得 多。在微 观 上，穿 过晶粒 的裂纹称 为 穿 晶裂纹，而沿 晶界 扩图 的裂纹称 为 沿 晶裂纹，当 应力腐蚀开裂扩展至 其一深 度 时（此 处 ，承受载 荷 的材料断面 上的应力达 到 它在空 气 中的断裂应力），则 材料就 按 正 常 的裂纹（在韧性材料中，通常 是通过显 微 缺 陷 的聚 合）而断开。因 此 ，由于应力腐蚀开裂而失效的零 件的断面 ，将 包 含 有应力腐蚀开裂的特征 区 域 以及与已 微 缺 陷的聚 合相 联 系 的“韧窝 ” 区 域 。 点腐蚀：是一种导致腐蚀的局部腐蚀形式。 晶间腐蚀：晶粒 间界 是结 晶学 取 向不同 的晶粒 间紊 乱 错 合的界 城 ，因 而，它们 是钢中各 种溶 质元 素 偏 析 或金属 化 合物 （如 碳 化 物 和δ 相 ）沉 淀 析 出 的有利 区 城 。因 此 ，在某 些腐蚀介质中，晶粒 间界 可能先 行 被 腐蚀乃 是不足 为 奇 的。这种类型的腐蚀被 称 为 晶间腐蚀，大多数 的金属 和合金在特定的腐蚀介质中都可能呈 现晶间腐蚀。 缝隙腐蚀：是局部腐蚀的一种形式，它可能发全 于溶 液 停 滞 的缝隙之中或屏 蔽 的表面内 。这样 的缝隙可以在金属 与金属 或金属 与非 金属 的接 合处 形成，例如 ，在与铆 钉 、螺 栓 、垫 片 、阀 座 、松 动 的表面 沉 积 物 以及海 生物 相 接 烛 之处 形成。 全 面 腐蚀：是用来描 述 在整 个合金表面 ...
