专题:串联电路中滑动变阻器功率的最值问题

专题:串联电路中滑动变阻器功率的最值问题_第1页
1/90
专题:串联电路中滑动变阻器功率的最值问题_第2页
2/90
专题:串联电路中滑动变阻器功率的最值问题_第3页
3/90

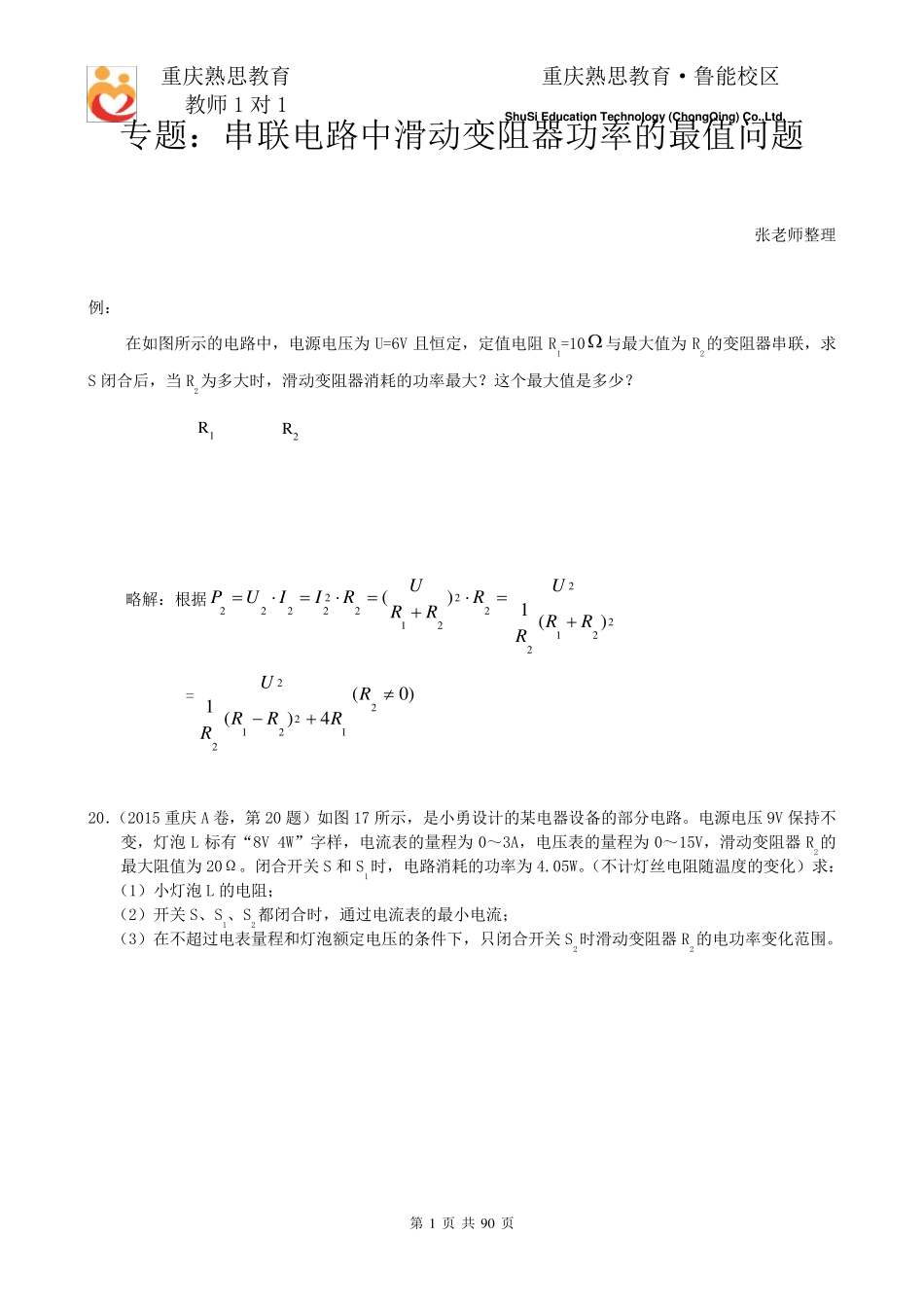

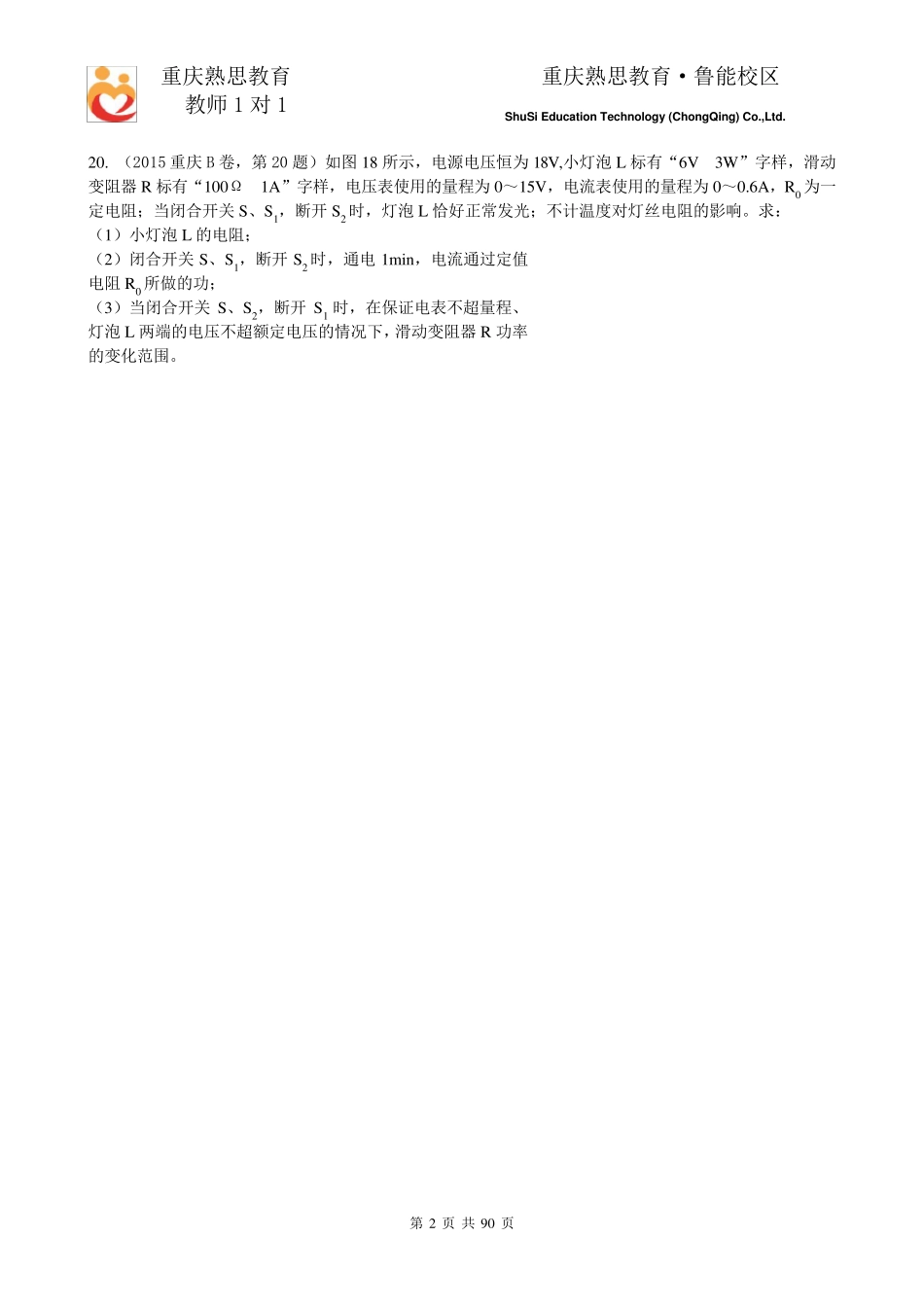

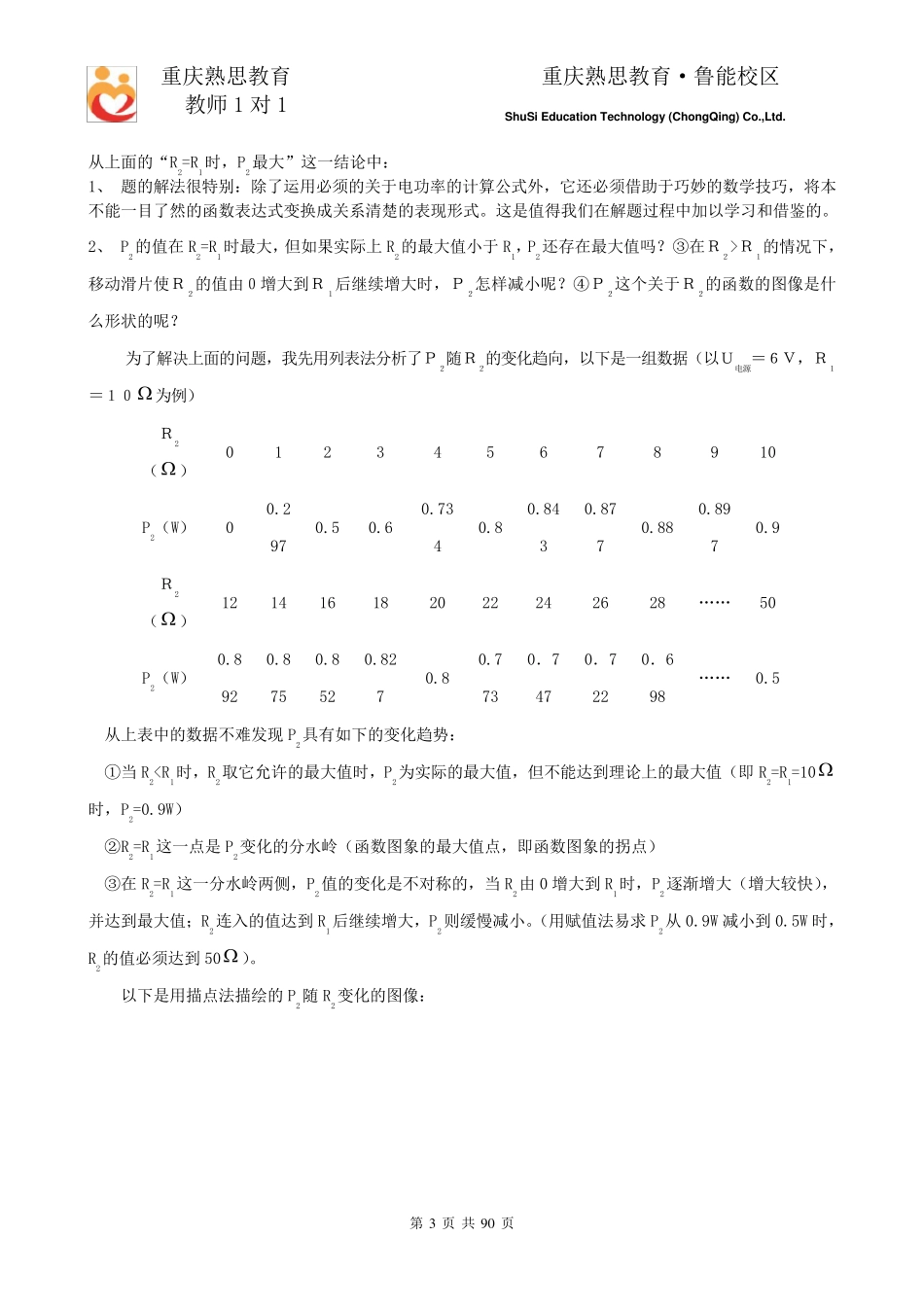

重庆熟思教育 重庆熟思教育·鲁能校区 教师 1 对 1 ShuSi Education Technology (ChongQing) Co.,Ltd. 第 1 页 共 90 页 专题:串联电路中滑动变阻器功率的最值问题 张老师整理 例: 在如图所示的电路中,电源电压为 U=6V 且恒定,定值电阻 R1=10 与最大值为 R2的变阻器串联,求S 闭合后,当 R2为多大时,滑动变阻器消耗的功率最大?这个最大值是多少? 略解:根据221222221222222)(1)(RRRURRRURIIUP =)0(4)(12122122RRRRRU 20.(2015 重庆A 卷,第 20 题)如图 17 所示,是小勇设计的某电器设备的部分电路。电源电压 9V 保持不变,灯泡 L 标有“8V 4W”字样,电流表的量程为 0~3A,电压表的量程为 0~15V,滑动变阻器 R2的最大阻值为 20Ω。闭合开关 S 和 S1时,电路消耗的功率为 4.05W。(不计灯丝电阻随温度的变化)求: (1)小灯泡 L 的电阻; (2)开关 S、S1、S2都闭合时,通过电流表的最小电流; (3)在不超过电表量程和灯泡额定电压的条件下,只闭合开关 S2时滑动变阻器 R2的电功率变化范围。 R 1 R 2 重庆熟思教育 重庆熟思教育·鲁能校区 教师 1 对 1 ShuSi Education Technology (ChongQing) Co.,Ltd. 第 2 页 共 90 页 20. (2015 重庆B 卷,第 20 题)如图 18 所示,电源电压恒为 18V,小灯泡 L 标有“6V 3W”字样,滑动变阻器 R 标有“100Ω 1A”字样,电压表使用的量程为 0~15V,电流表使用的量程为 0~0.6A,R0 为一定电阻;当闭合开关 S、S1,断开 S2 时,灯泡 L 恰好正常发光;不计温度对灯丝电阻的影响。求: (1)小灯泡 L 的电阻; (2)闭合开关 S、S1,断开 S2 时,通电 1min,电流通过定值电阻 R0 所做的功; (3)当闭合开关 S、S2,断开 S1 时,在保证电表不超量程、灯泡 L 两端的电压不超额定电压的情况下,滑动变阻器 R 功率的变化范围。 重庆熟思教育 重庆熟思教育·鲁能校区 教师 1 对 1 ShuSi Education Technology (ChongQing) Co.,Ltd. 第 3 页 共 9 0 页 从上面的“R2=R1时,P2最大”这一结论中: 1、 题的解法很特别:除了运用必须的关于电功率的计算公式外,它还必须借助于巧妙的数学技巧,将本不能一目了然的函数表达式变换成关系清楚的表现形式。这是值得我们在解题过程中加以学习和借鉴的。 2、 P2的值在 R2=R1时最大,...
