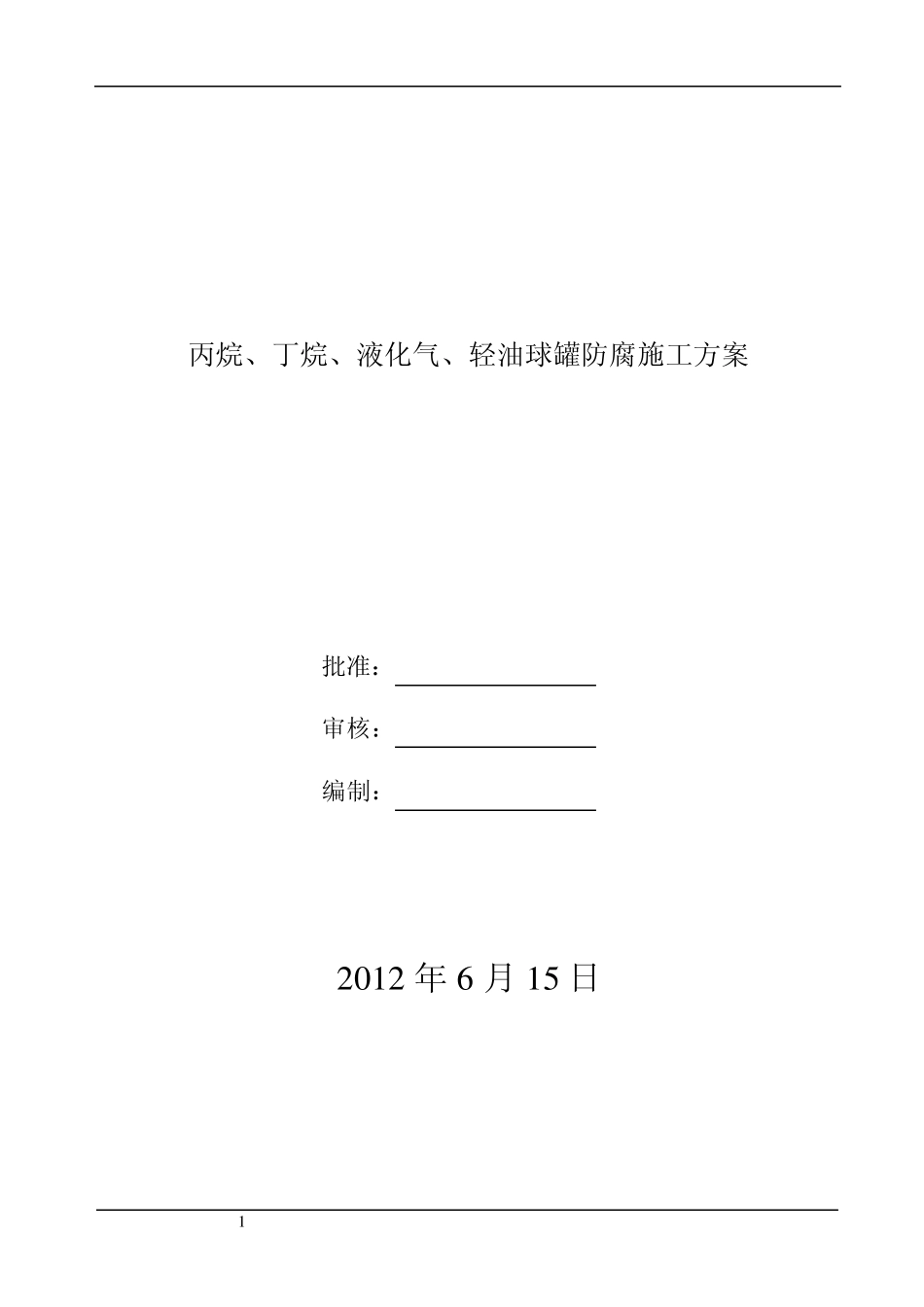

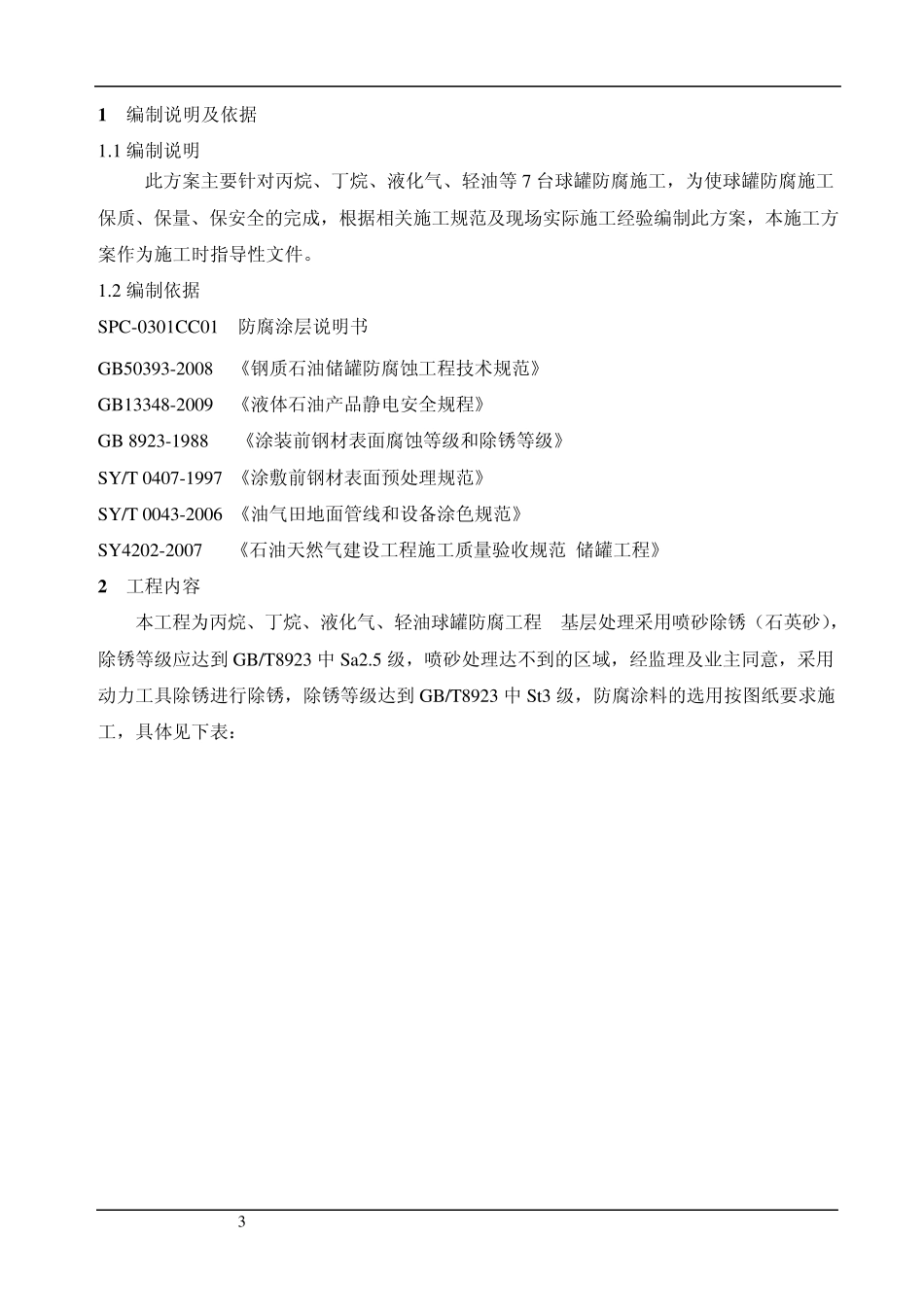

1 丙烷、丁烷、液化气、轻油球罐防腐施工方案 批准: 审核: 编制: 2 0 1 2 年 6 月 1 5 日 2 目 录 1、 编制说明及依据 2、 工程内容 3、 施工准备 4、 脚手架搭设 5、 施工工序及施工工艺 6、 施工技术要求 7、 施工质量措施及控制程序 8、 交工验收 9、 主要资源及配置 10、各项保证措施 11、HSE要求及措施 12、作业风险分析及应对措施 3 1 编制说明及依据 1.1 编制说明 此方案主要针对丙烷、丁烷、液化气、轻油等 7 台球罐防腐施工,为使球罐防腐施工保质、保量、保安全的完成,根据相关施工规范及现场实际施工经验编制此方案,本施工方案作为施工时指导性文件。 1.2 编制依据 SPC-0301CC01 防腐涂层说明书 GB50393-2008 《钢质石油储罐防腐蚀工程技术规范》 GB13348-2009 《液体石油产品静电安全规程》 GB 8923-1988 《涂装前钢材表面腐蚀等级和除锈等级》 SY/T 0407-1997 《涂敷前钢材表面预处理规范》 SY/T 0043-2006 《油气田地面管线和设备涂色规范》 SY4202-2007 《石油天然气建设工程施工质量验收规范 储罐工程》 2 工程内容 本工程为丙烷、丁烷、液化气、轻油球罐防腐工程, 基层处理采用喷砂除锈(石英砂),除锈等级应达到 GB/T8923 中 Sa2.5 级,喷砂处理达不到的区域,经监理及业主同意,采用动力工具除锈进行除锈,除锈等级达到 GB/T8923 中 St3 级,防腐涂料的选用按图纸要求施工,具体见下表: 4 2.1设备防腐一览表 序号 容器位号 容器名称 外形尺寸 数量(台) 外表面 内表面 备注 1 TF-TN-3011A∕B 丙烷球罐 Φ =12300mm 2 底漆:环氧富锌底漆2道,80-100µm; 中 间 漆:环氧云铁 中 间 漆1道,125µm; 面漆:化 工 贮 罐遮 热 涂 料 (白色 )2道≥ 130µm; 总 厚 度 :≥ 335µm 2 TF-TN-3012A∕B 丁 烷球罐 Φ=12300mm 2 底漆:环氧富锌底漆2道,80-100µm; 中 间 漆:环氧云铁 中 间 漆1道,125µm; 面漆:化 工 贮 罐遮 热 涂 料(白色 )2道≥ 130µm; 总 厚 度 :≥ 335µm 底漆:环氧富锌底漆2道,80µm; 面漆:环氧玻 璃 鳞 片 2道,300µm 总 厚 度 :≥ 380µm 3 TF-TN-3013A∕B 轻 油 球罐 Φ=9200mm 2 底漆:环氧富锌底漆2道,80-100µm; 中 间 漆:环氧云铁 中 间 漆1道,125µm; 面漆:化 工 贮 罐遮 热 涂 料(...
