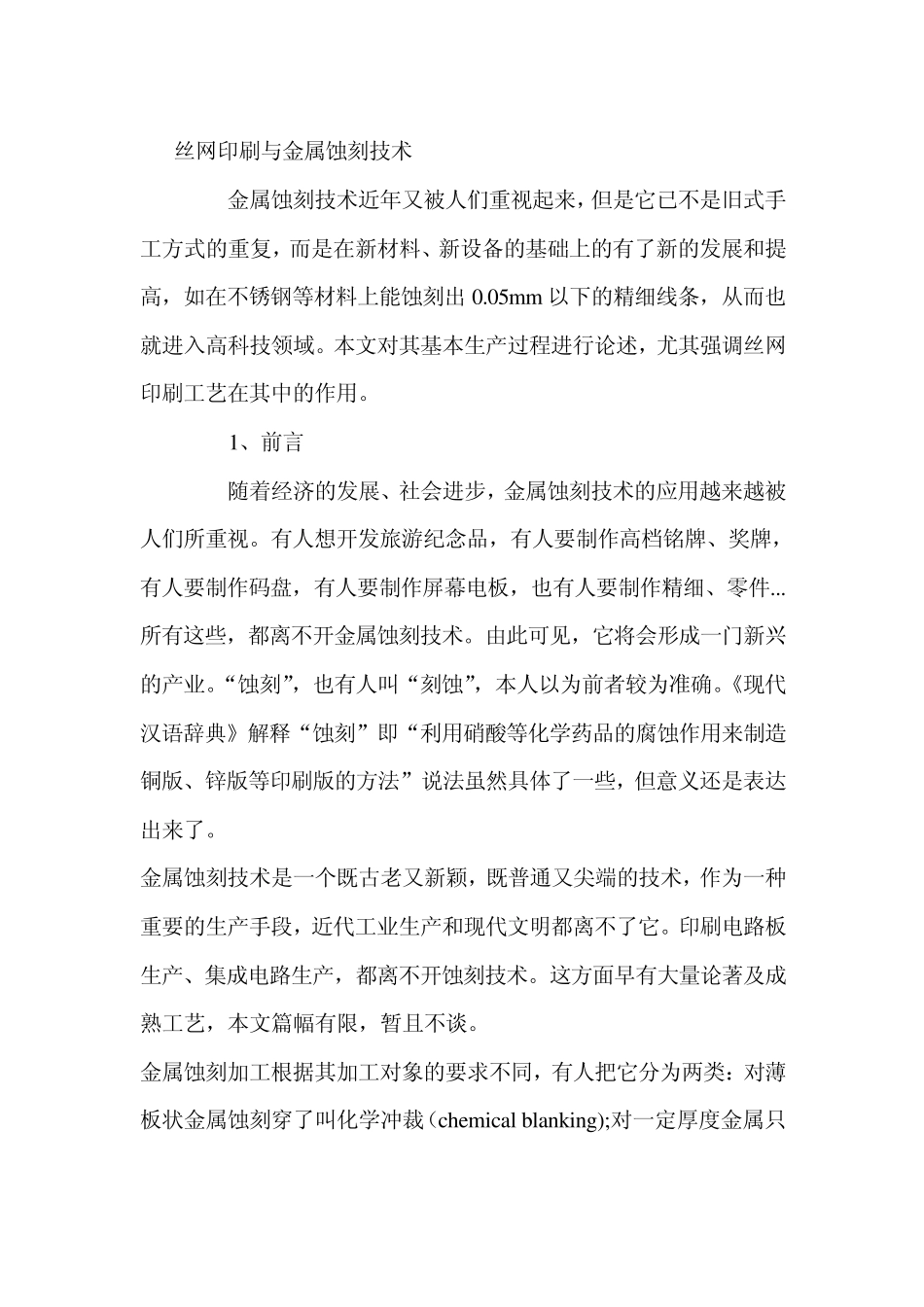

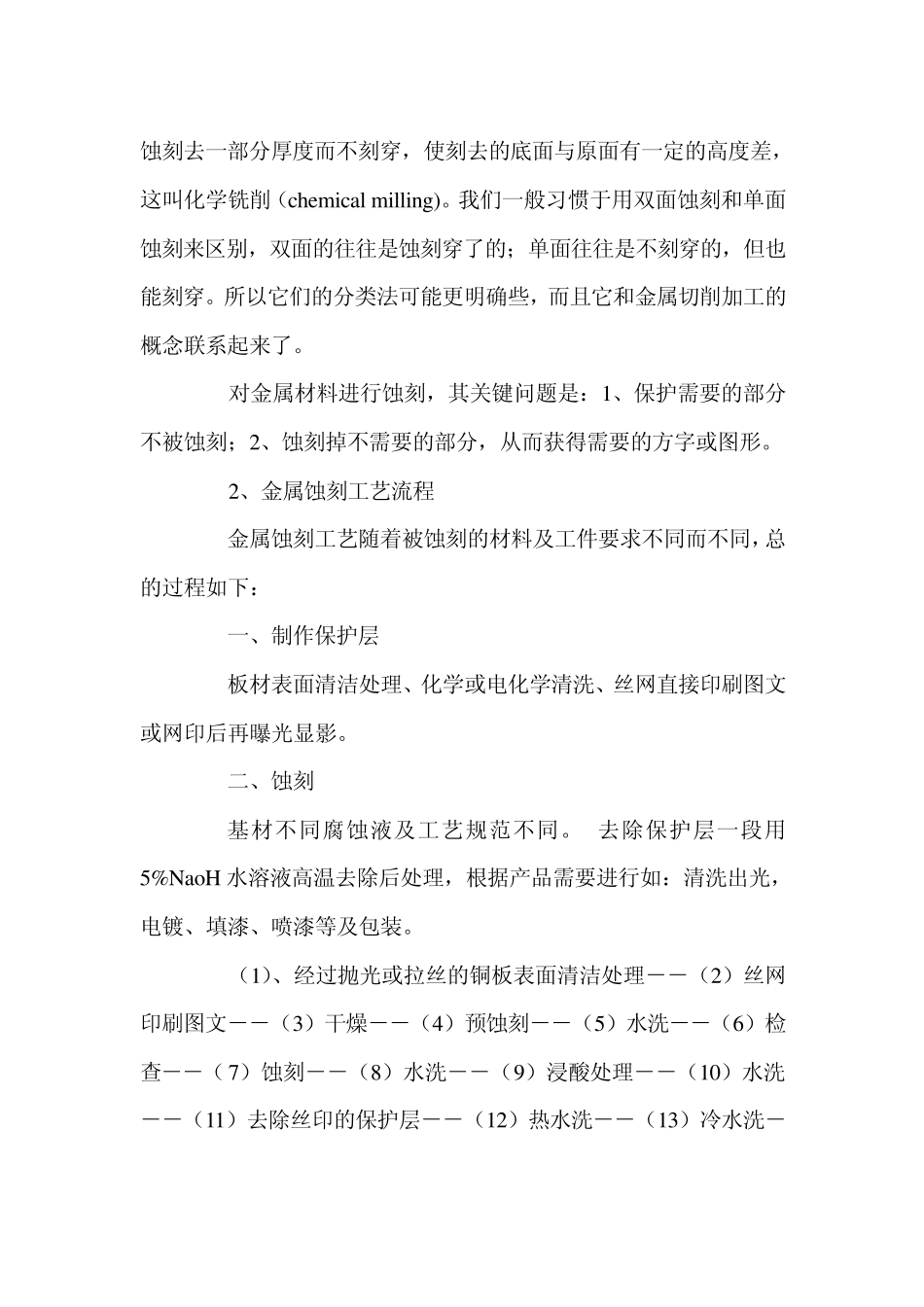

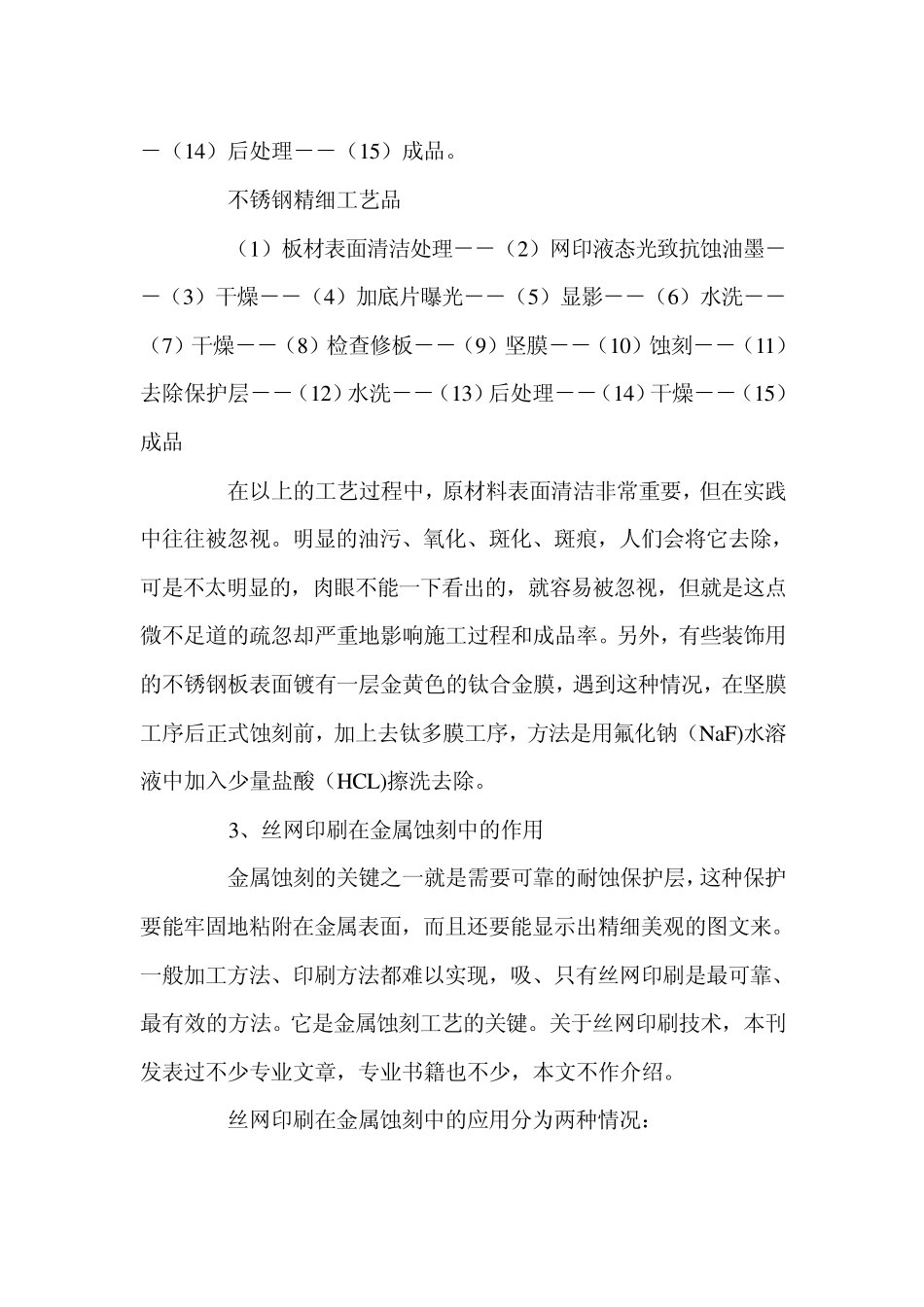

丝网印刷与金属蚀刻技术 金属蚀刻技术近年又被人们重视起来,但是它已不是旧式手工方式的重复,而是在新材料、新设备的基础上的有了新的发展和提高,如在不锈钢等材料上能蚀刻出 0.05mm 以下的精细线条,从而也就进入高科技领域。本文对其基本生产过程进行论述,尤其强调丝网印刷工艺在其中的作用。 1、前言 随着经济的发展、社会进步,金属蚀刻技术的应用越来越被人们所重视。有人想开发旅游纪念品,有人要制作高档铭牌、奖牌,有人要制作码盘,有人要制作屏幕电板,也有人要制作精细、零件...所有这些,都离不开金属蚀刻技术。由此可见,它将会形成一门新兴的产业。“蚀刻”,也有人叫“刻蚀”,本人以为前者较为准确。《现代汉语辞典》解释“蚀刻”即“利用硝酸等化学药品的腐蚀作用来制造铜版、锌版等印刷版的方法”说法虽然具体了一些,但意义还是表达出来了。 金属蚀刻技术是一个既古老又新颖,既普通又尖端的技术,作为一种重要的生产手段,近代工业生产和现代文明都离不了它。印刷电路板生产、集成电路生产,都离不开蚀刻技术。这方面早有大量论著及成熟工艺,本文篇幅有限,暂且不谈。 金属蚀刻加工根据其加工对象的要求不同,有人把它分为两类:对薄板状金属蚀刻穿了叫化学冲裁(chemical blanking);对一定厚度金属只蚀刻去一部分厚度而不刻穿,使刻去的底面与原面有一定的高度差,这叫化学铣削(chemical milling)。我们一般习惯于用双面蚀刻和单面蚀刻来区别,双面的往往是蚀刻穿了的;单面往往是不刻穿的,但也能刻穿。所以它们的分类法可能更明确些,而且它和金属切削加工的概念联系起来了。 对金属材料进行蚀刻,其关键问题是:1、保护需要的部分不被蚀刻;2、蚀刻掉不需要的部分,从而获得需要的方字或图形。 2、金属蚀刻工艺流程 金属蚀刻工艺随着被蚀刻的材料及工件要求不同而不同,总的过程如下: 一、制作保护层 板材表面清洁处理、化学或电化学清洗、丝网直接印刷图文或网印后再曝光显影。 二、蚀刻 基材不同腐蚀液及工艺规范不同。 去除保护层一段用5%NaoH 水溶液高温去除后处理,根据产品需要进行如:清洗出光,电镀、填漆、喷漆等及包装。 (1)、经过抛光或拉丝的铜板表面清洁处理--(2)丝网印刷图文--(3)干燥--(4)预蚀刻--(5)水洗--(6)检查--(7)蚀刻--(8)水洗--(9)浸酸处理--(10)水洗--(11)去除丝印的保护层--(12)热水洗--(13)冷水洗--(14)后处...
