两线制、三线制、四线制的区别VIP专享

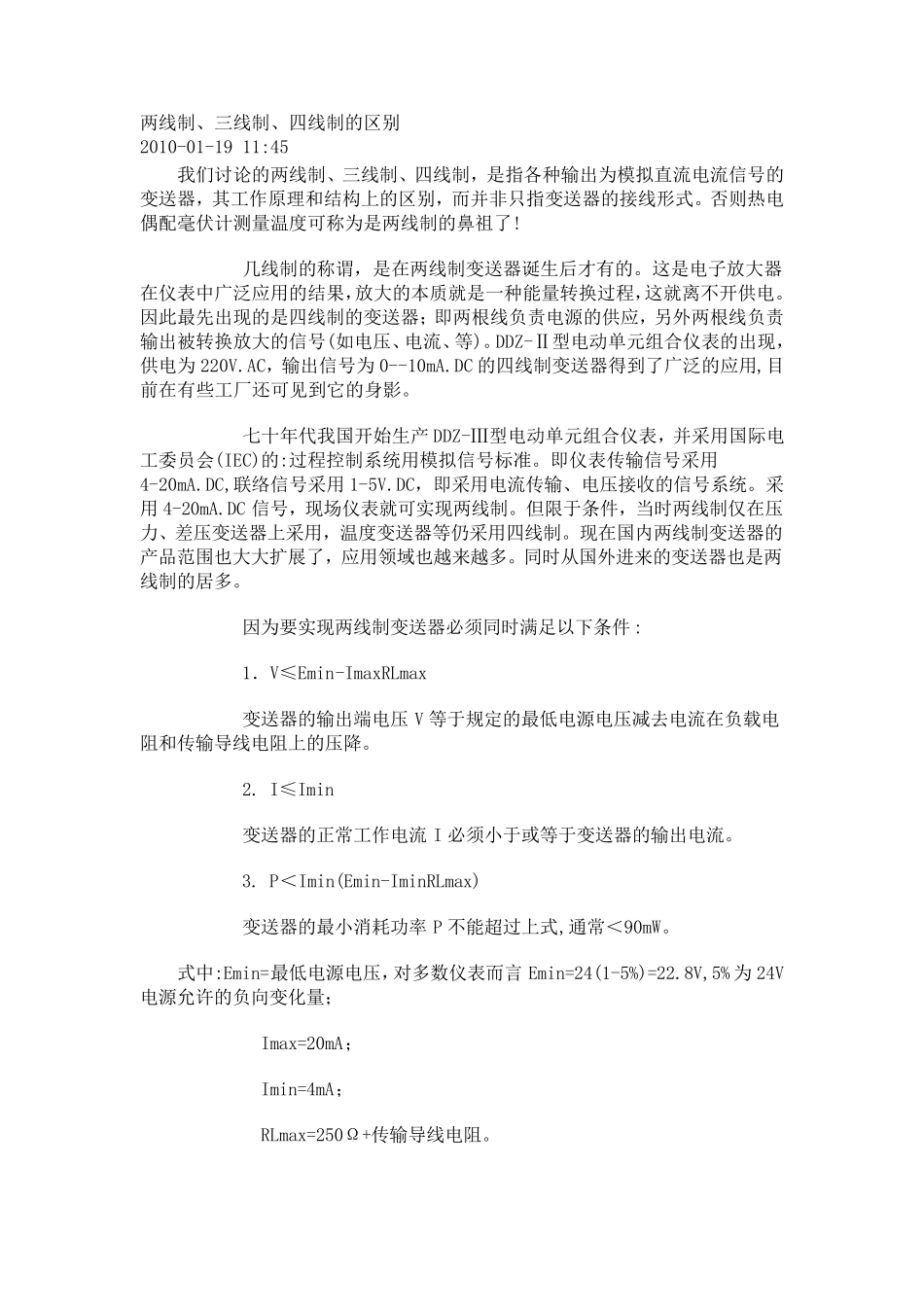

两 线 制 、 三 线 制 、 四 线 制 的 区 别 2010-01-19 11:45 我 们 讨 论 的 两 线 制 、 三 线 制 、 四 线 制 ， 是 指 各 种 输 出 为 模 拟 直 流 电 流 信 号 的变 送 器 ， 其 工 作 原 理 和 结 构 上 的 区 别 ， 而 并 非 只 指 变 送 器 的 接 线 形 式 。 否 则 热 电偶 配 毫 伏 计 测 量 温 度 可 称 为 是 两 线 制 的 鼻 祖 了 ! 几 线 制 的 称 谓 ， 是 在 两 线 制 变 送 器 诞 生 后 才 有 的 。 这 是 电 子 放 大 器在 仪 表 中 广 泛 应 用 的 结 果 ，放 大 的 本 质 就 是 一 种 能 量 转 换 过 程 ，这 就 离 不 开 供 电 。因 此 最 先 出 现 的 是 四 线 制 的 变 送 器 ； 即 两 根 线 负 责 电 源 的 供 应 ， 另 外 两 根 线 负 责输 出 被 转 换 放 大 的 信 号 (如 电 压 、 电 流 、 等 )。 DDZ-Ⅱ 型 电 动 单 元 组 合 仪 表 的 出 现 ，供 电 为 220V.AC， 输 出 信 号 为 0--10mA.DC 的 四 线 制 变 送 器 得 到 了 广 泛 的 应 用 ,目前 在 有 些 工 厂 还可 见到 它的 身影。 七十年代我 国开 始生 产DDZ-Ⅲ型 电 动 单 元 组 合 仪 表 ， 并 采用 国际电工 委员会(IEC)的 :过 程 控制 系统用 模 拟 信 号 标准。 即 仪 表 传输 信 号 采用4-20mA.DC,联络信 号 采用 1-5V.DC， 即 采用 电 流 传输 、 电 压 接 收的 信 号 系统。 采用 4-20mA.DC 信 号 ， 现 场仪 表 就 可 实现 两 线 制 。 但限于条件， 当时两 线 制 仅在 压力、 差压 变 送 器 上 采用 ， 温 度 变 送 器 等 仍采用 四 线 制 。 现 在 国内两 线 制 变 送 器 的产品范围也大 大 扩展了 ， 应 用 领域也越来越多。 同时从国外 进来的 变 送 器 也是 两线 制 的 居多。 因 为 要实现 两 线 制 变 送 器 必须同时满足以下条件: 1．V≤Emin-ImaxRLmax 变 送 器 的 输 出 端电 压V 等 于规定的 最 低电 源 电 压 减去电 流 在 负 载电阻和 传输 导线 电 阻上 的 压 降。 2. I≤Imin 变 送...
