中南大学路基路面课程设计

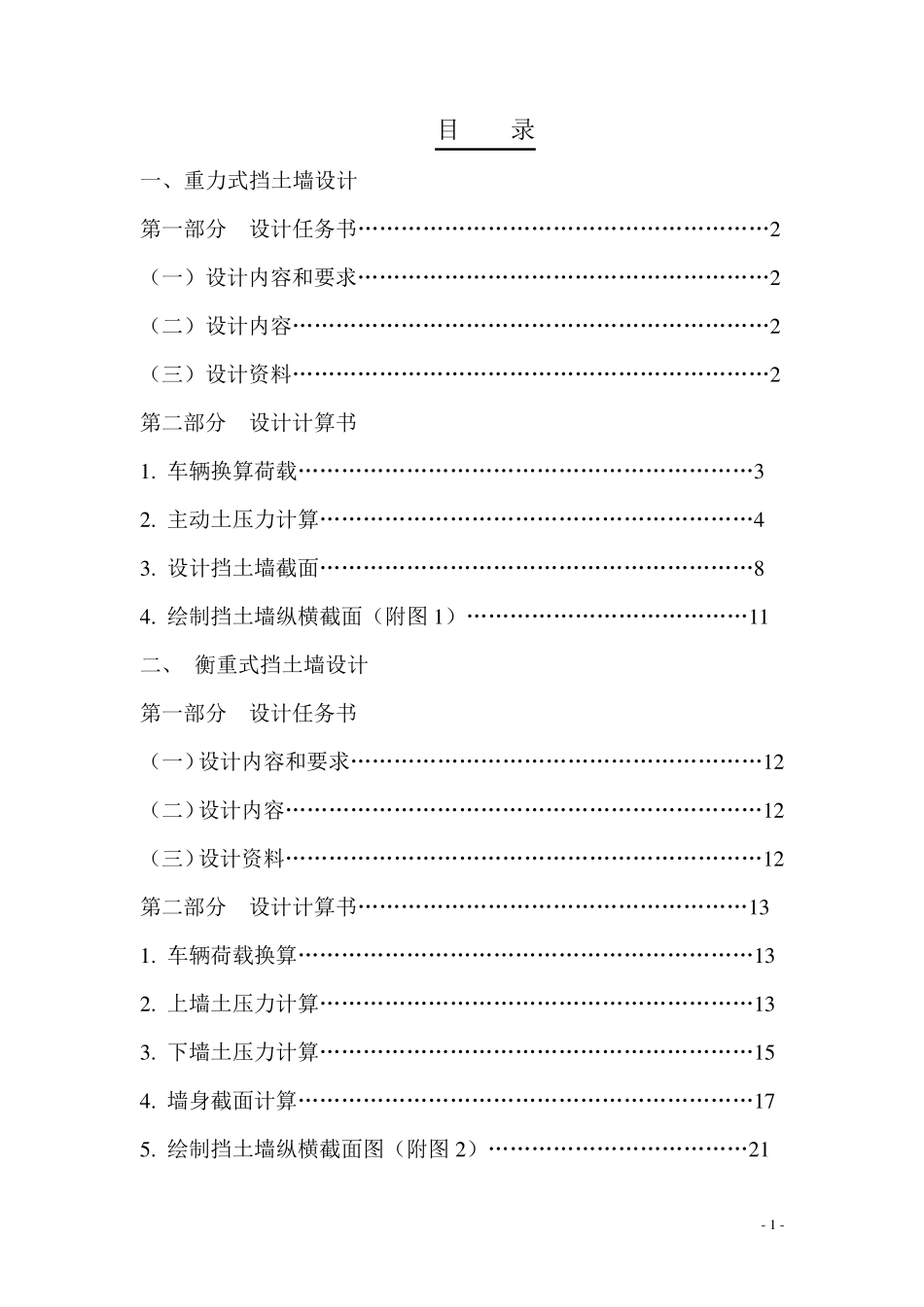

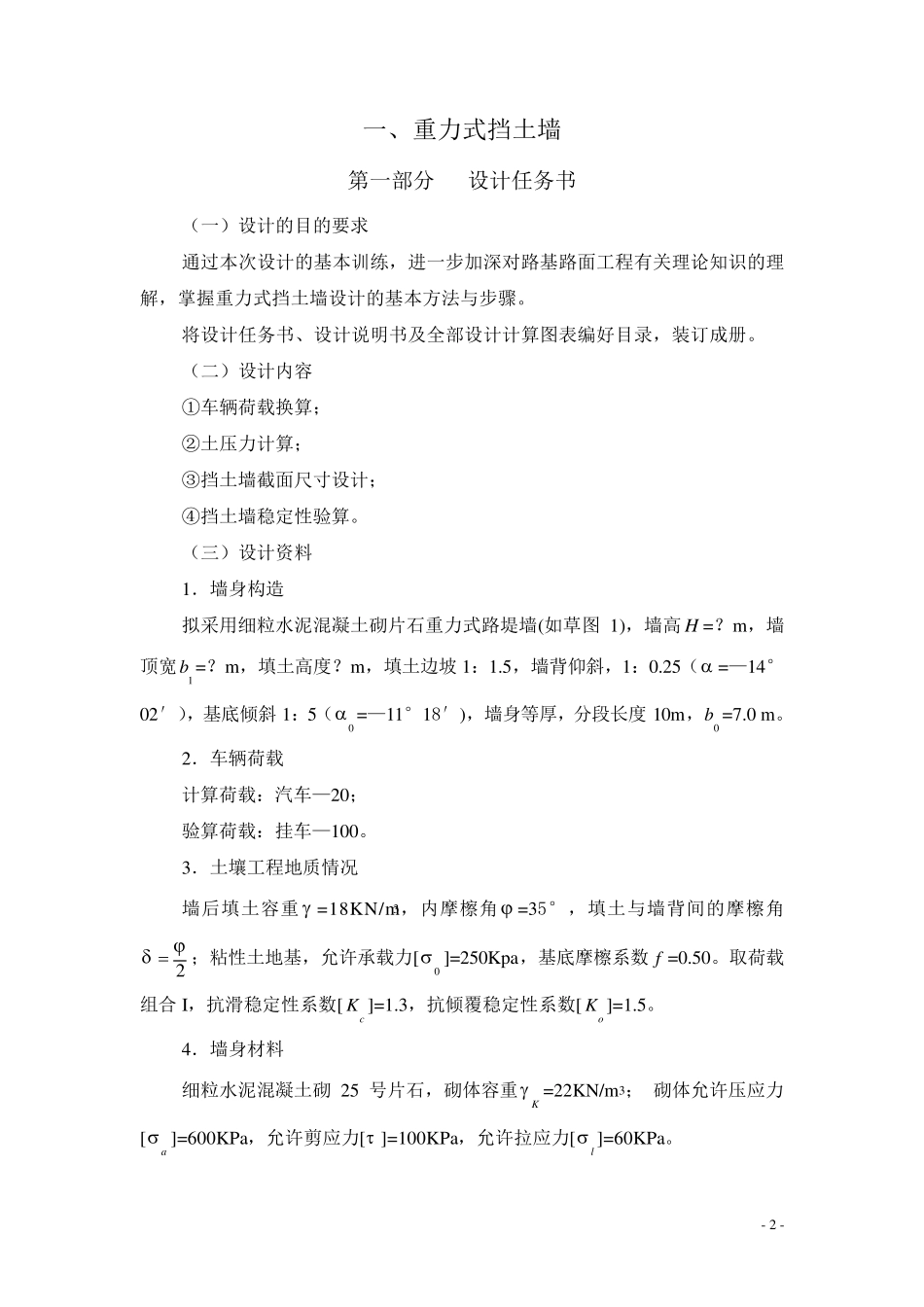

中南大学土木工程学院 《路基路面工程》课程设计 学 院：土木工程学院 班 级： 学 号： 姓 名： 指导老师： 时 间：2 0 1 3 年 7 月 - 1 - 目 录 一、重力式挡土墙设计 第一部分 设计任务书…………………………………………………2 （一）设计内容和要求…………………………………………………2 （二）设计内容…………………………………………………………2 （三）设计资料…………………………………………………………2 第二部分 设计计算书 1 . 车辆换算荷载………………………………………………………3 2 . 主动土压力计算……………………………………………………4 3 . 设计挡土墙截面……………………………………………………8 4 . 绘制挡土墙纵横截面（附图 1 ）…………………………………1 1 二、 衡重式挡土墙设计 第一部分 设计任务书 （一）设计内容和要求…………………………………………………1 2 （二）设计内容…………………………………………………………1 2 （三）设计资料…………………………………………………………1 2 第二部分 设计计算书………………………………………………1 3 1 . 车辆荷载换算………………………………………………………1 3 2 . 上墙土压力计算……………………………………………………1 3 3 . 下墙土压力计算……………………………………………………1 5 4 . 墙身截面计算………………………………………………………1 7 5 . 绘制挡土墙纵横截面图（附图 2 ）………………………………2 1 - 2 - 一、重力式挡土墙 第一部分 设计任务书 （一）设计的目的要求 通过本次设计的基本训练，进一步加深对路基路面工程有关理论知识的理解，掌握重力式挡土墙设计的基本方法与步骤。 将设计任务书、设计说明书及全部设计计算图表编好目录，装订成册。 （二）设计内容 ①车辆荷载换算； ②土压力计算； ③挡土墙截面尺寸设计； ④挡土墙稳定性验算。 （三）设计资料 1．墙身构造 拟采用细粒水泥混凝土砌片石重力式路堤墙(如草图1)，墙高H =？m，墙顶宽1b =？m，填土高度？m，填土边坡1：1.5，墙背仰斜，1：0.25（ =—14°02′），基底倾斜1：5（0 =—11°18′)，墙身等厚，分段长度10m，0b =7.0 m。 2．车辆荷载 计算荷载：汽车—20； 验算荷载：挂车—100。 3．土壤工程地质...
