中国电信EPON设备技术要求_V2.1修订(TDM相关)讨论稿20100316

中国电信EPON设备技术要求_V2.1修订(TDM相关)讨论稿20100316_第1页
1/7
中国电信EPON设备技术要求_V2.1修订(TDM相关)讨论稿20100316_第2页
2/7
中国电信EPON设备技术要求_V2.1修订(TDM相关)讨论稿20100316_第3页
3/7

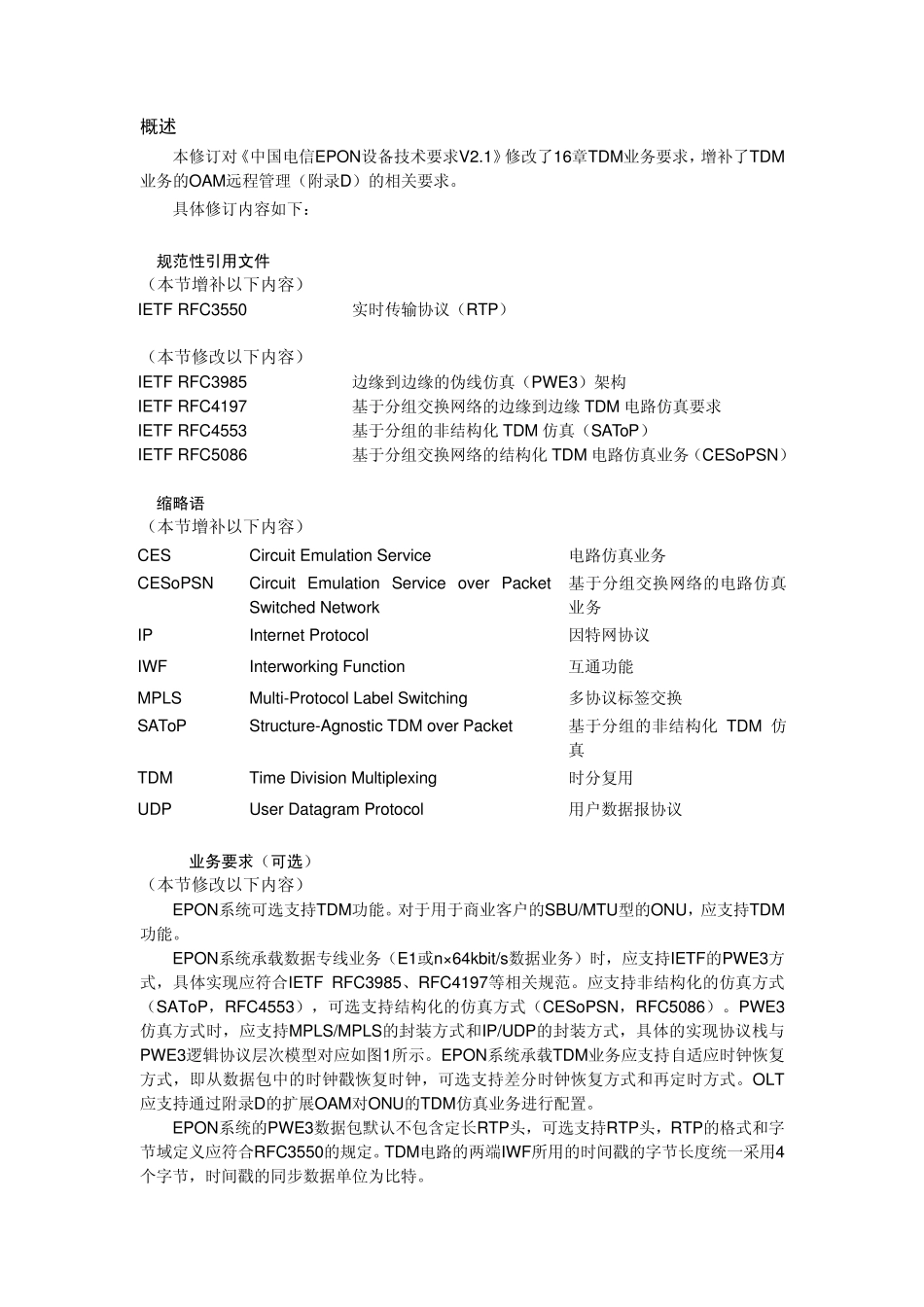

概述 本修订对《中国电信EPON设备技术要求V2.1》修改了16章TDM业务要求,增补了TDM业务的OAM远程管理(附录D)的相关要求。 具体修订内容如下: 2 规范性引用文件 (本节增补以下内容) IETF RFC3550 实时传输协议(RTP) (本节修改以下内容) IETF RFC3985 边缘到边缘的伪线仿真(PWE3)架构 IETF RFC4197 基于分组交换网络的边缘到边缘TDM 电路仿真要求 IETF RFC4553 基于分组的非结构化TDM 仿真(SAToP) IETF RFC5086 基于分组交换网络的结构化TDM 电路仿真业务(CESoPSN) 3 缩略语 (本节增补以下内容) CES Circuit Emulation Service 电路仿真业务 CESoPSN Circuit Emulation Service over Packet Switched Network 基于分组交换网络的电路仿真业务 IP Internet Protocol 因特网协议 IWF Interworking Function 互通功能 MPLS Multi-Protocol Label Switching 多协议标签交换 SAToP Structure-Agnostic TDM over Packet 基于分组的非结构化TDM 仿真 TDM Time Division Multiplexing 时分复用 UDP User Datagram Protocol 用户数据报协议 16 TDM业务要求(可选) (本节修改以下内容) EPON系统可选支持TDM功能。对于用于商业客户的SBU/MTU型的ONU,应支持TDM功能。 EPON系统承载数据专线业务(E1或n×64kbit/s数据业务)时,应支持IETF的PWE3方式,具体实现应符合IETF RFC3985、RFC4197等相关规范。应支持非结构化的仿真方式(SAToP,RFC4553),可选支持结构化的仿真方式(CESoPSN,RFC5086)。PWE3仿真方式时,应支持MPLS/MPLS的封装方式和IP/UDP的封装方式,具体的实现协议栈与PWE3逻辑协议层次模型对应如图1所示。EPON系统承载TDM业务应支持自适应时钟恢复方式,即从数据包中的时钟戳恢复时钟,可选支持差分时钟恢复方式和再定时方式。OLT应支持通过附录D的扩展OAM对ONU的TDM仿真业务进行配置。 EPON系统的PWE3数据包默认不包含定长RTP头,可选支持RTP头,RTP的格式和字节域定义应符合RFC3550的规定。TDM电路的两端IWF所用的时间戳的字节长度统一采用4个字节,时间戳的同步数据单位为比特。 TDM数据SAToP/CESoPSN控制字 RTP(可选)UDPIPv 4/IPv 6(a)(c)EthernetPHYPW净荷PW封装层PW复用层PSN数据链路层物理层TDM数据SAToP/CESoPSN控制字 RTP(可选)MPLS PW标签MPLS 外层标签(b)EthernetPHY (a)PWE3逻辑协议层次模型 (b)MPLS/MPLS封...
