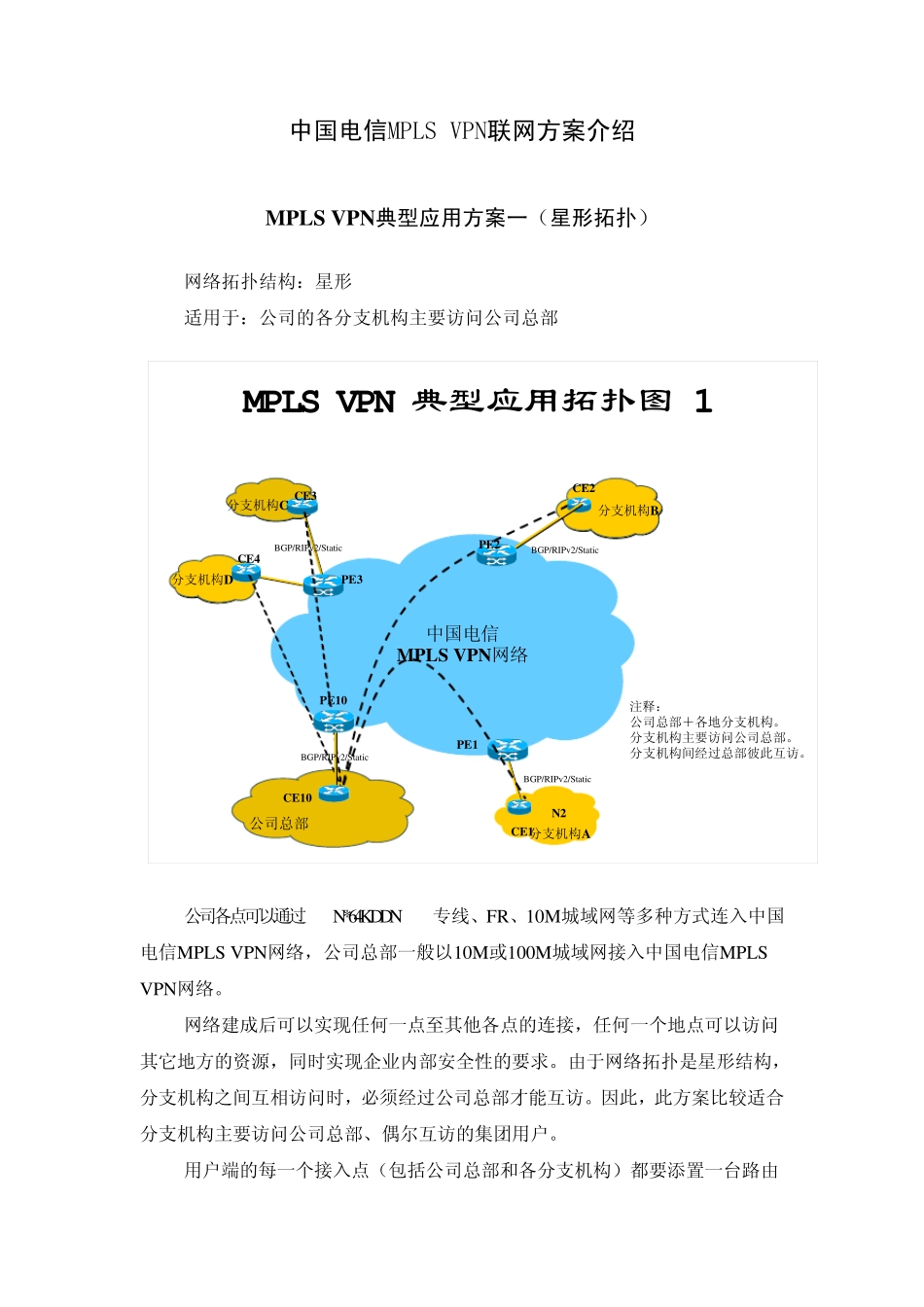

中国电信MPLS VPN联网方案介绍 MPLS V PN典型应用方案一（星形拓扑） 网络拓扑结构：星形 适用于：公司的各分支机构主要访问公司总部 中国电信MPLS V PN网络公司总部分支机构D分支机构C分支机构B分支机构APE1CE1N2BGP/RIPv 2/StaticPE3CE3CE4BGP/RIPv 2/StaticPE10CE10BGP/RIPv 2/Static注释：公司总部＋各地分支机构。分支机构主要访问公司总部。分支机构间经过总部彼此互访。BGP/RIPv 2/StaticPE2CE2MPLS VPN 典型应用拓扑图 1 公司各点可以通过N*64K DDN专线、FR、10M城域网等多种方式连入中国电信MPLS VPN网络，公司总部一般以10M或100M城域网接入中国电信MPLS VPN网络。 网络建成后可以实现任何一点至其他各点的连接，任何一个地点可以访问其它地方的资源，同时实现企业内部安全性的要求。由于网络拓扑是星形结构，分支机构之间互相访问时，必须经过公司总部才能互访。因此，此方案比较适合分支机构主要访问公司总部、偶尔互访的集团用户。 用户端的每一个接入点（包括公司总部和各分支机构）都要添置一台路由器，以便将公司的内部网络接入中国电信MPLS V PN网络。 MPLS V PN典型应用方案二（全网状拓扑） 网络拓扑结构：星形 适用于：公司的各分支机构在访问公司总部的同时，有大量互访需求 中国电信MPLS V PN网络MPLS VPN 典型应用拓扑图 2公司总部PE2CE3PE3PE10CE2CE4分支机构B分支机构CBGP/RIPv 2/StaticBGP/RIPv 2/StaticBGP/RIPv 2/StaticCE10PE1CE1 分支机构AN2BGP/RIPv 2/StaticBGP/RIPv 2/Static分支机构D注释：公司总部＋各地分支机构。分支机构间互访需求较大。分支机构间直接彼此访问。公司各点可以通过N*64K DDN专线、FR、10M城域网等多种方式连入中国电信MPLS VPN网络，公司总部一般以10M或100M城域网接入中国电信MPLS VPN网络。 网络建成后可以实现任何一点至其他各点的连接，任何一个地点可以访问其它地方的资源，同时实现企业内部安全性的要求。由于网络拓扑是全网状结构，分支机构之间可以实现完全的互相访问。因此，此方案比较适合分支机构之间互访量大的集团用户。 用户端的每一个接入点（包括公司总部和各分支机构）都要添置一台路由器，以便将公司的内部网络接入中国电信MPLS VPN网络。 MPLS VPN典型应用方案三（国际MPLS/VPN业务） 网络拓扑结构：星形 适用于：有国际、港澳台联网需求的公司 国际MPLS/VPN业务PECE3PE3PE10CE2CE2分支机构B分支机构CBGP/RIPv 2/S...
