TYJL型计算机联锁系统连锁柜使用说明

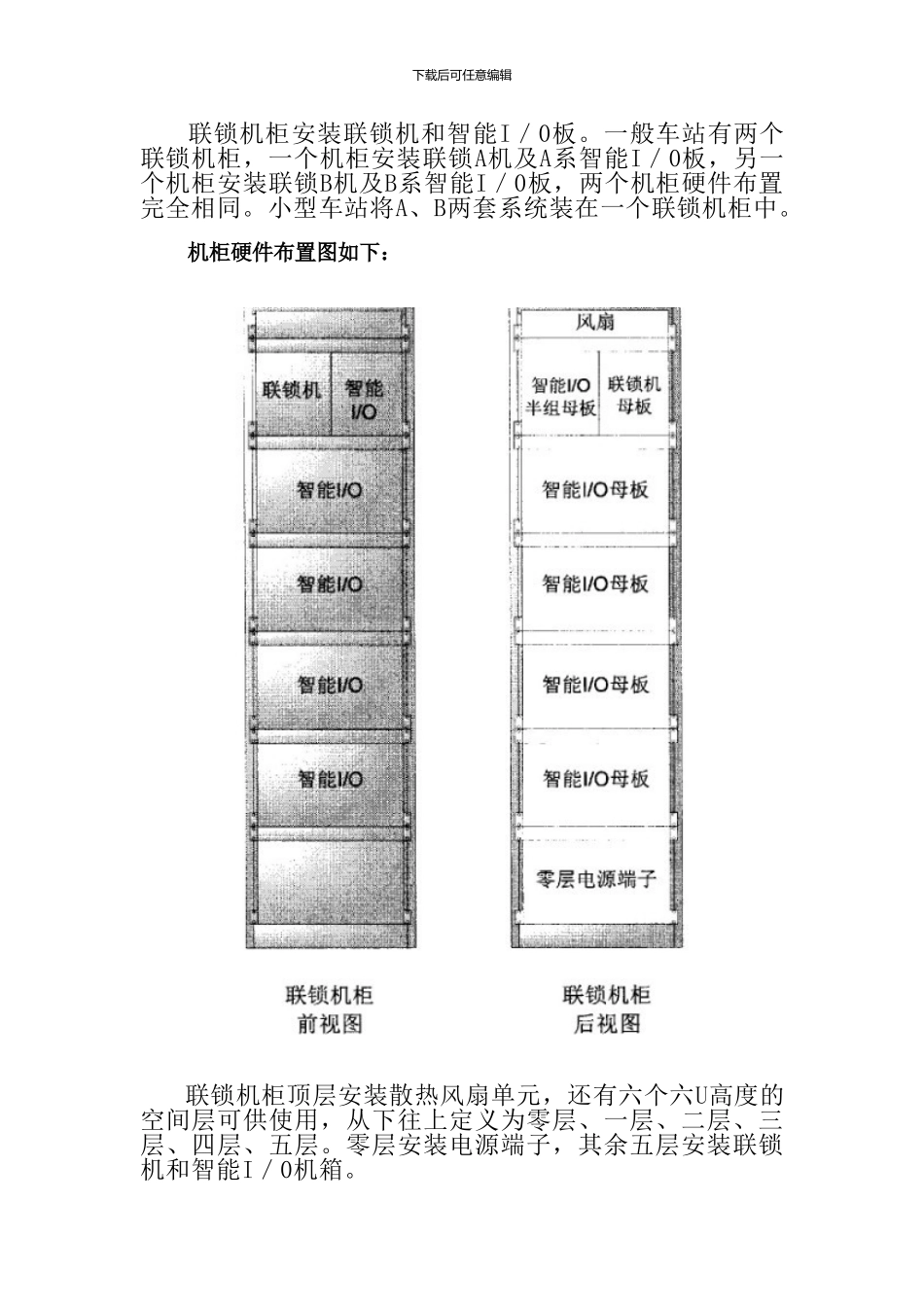

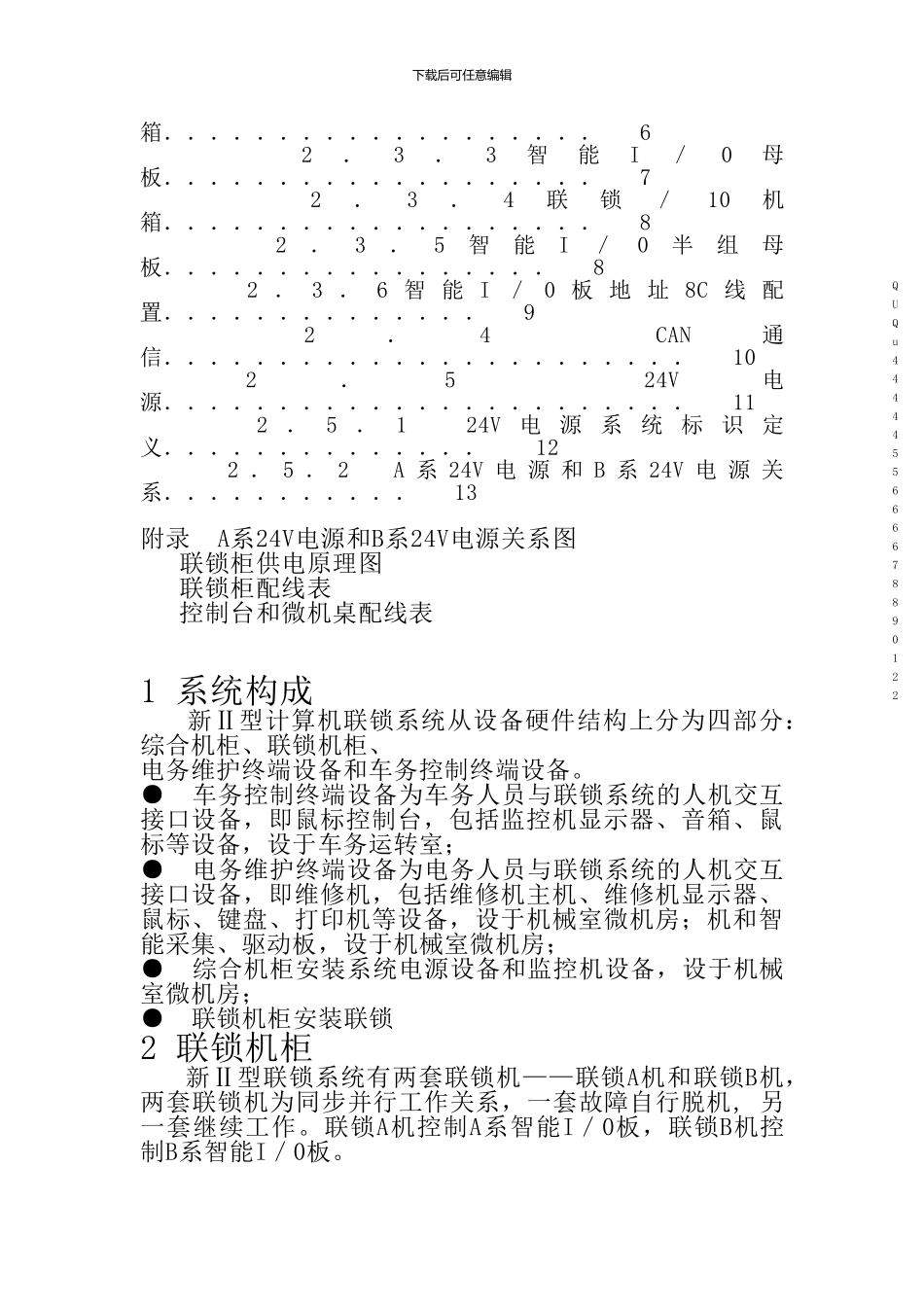

下载后可任意编辑TYJL-III型计算机联锁系统综合柜使用说明(广州教学站)2024-05-091系统构成．．，．，．．．．．．．．．．．．．．．．．．．．． 32联锁机柜．．．．．．．．．．．．．．．．．．．．．．．．．． 3 2．1 机柜附属设施部分．．．．．．．．．．．．．．．．．． 42．1．1电源端子．．．．．．．．．．，，．．．．．．．．． 4 2．1．2散热风扇．．．．．．．．．．．．．．．．．．．．． 4 2．2联锁机部分．．．．．．．．．．．．．．．．．．．．．． 4 2．2．1联锁／10机箱．．．．．．．．．．．．．．．．．．． 4 2．2．2联锁机构成．．．．．．．．．．．．．．．．．．．． 5 2．2．3联锁机母板．．．．．．．．．．．．．．．．．．．． 5 2 ． 2 ． 4 联 锁 机 CAN ／ ARCNET 通 信 配 置表．．．．．．．．．．． 6 2．3 智能I／0部分．．．．．．．．．．．．．．．．．．．． 6 2．3．1智能I／0板．．．．．．．．．．．．．．．．．。．． 6 2．3．2智能I／0机下载后可任意编辑箱．．．．．．．．．．．．．．．．．．． 6 2．3．3智能I／0母板．．．．．．．．．．．．．．．．．．． 7 2．3．4联锁／10机箱．．．．．．．．．．．．．．．．．．． 8 2．3．5智能I／0半组母板．．．．．．．．．．．．．．．．． 8 2 ． 3 ． 6 智 能 I ／ 0 板 地 址 8C 线 配置．．．．．．．．．．．．．． 9 2．4 CAN通信．．．．．．．．．．．．．．．．．．．．．．． 10 2．5 24V电源．．．．．．．．．．．．．．．．．．．．．．． 11 2 ． 5 ． 1 24V电 源 系 统 标 识 定义．．．．．．．．．．．．．． 12 2 ． 5 ． 2 A 系 24V 电 源 和 B 系 24V 电 源 关系．．．．．．．．．．． 13附录 A系24V电源和B系24V电源关系图 联锁柜供电原理图 联锁柜配线表 控制台和微机桌配线表1 系统构成 新Ⅱ型计算机联锁系统从设备硬件结构上分为四部分：综合机柜、联锁机柜、电务维护终端设备和车务控制终端设备。● 车务控制终端设备为车务人员与联锁系统的人机交互接口设备，即鼠标控制台，包括监控机显示器、音箱、鼠标等设备，设于车务运转室；● 电务维护终端设备为电务人员与联锁系统的人机交互接口设备，即维修机，包括维修机主机、维修机显示器、鼠标、键盘、打印机等设备，设于机械室微机房；机和智能...
