技术规范书-ODF配线架

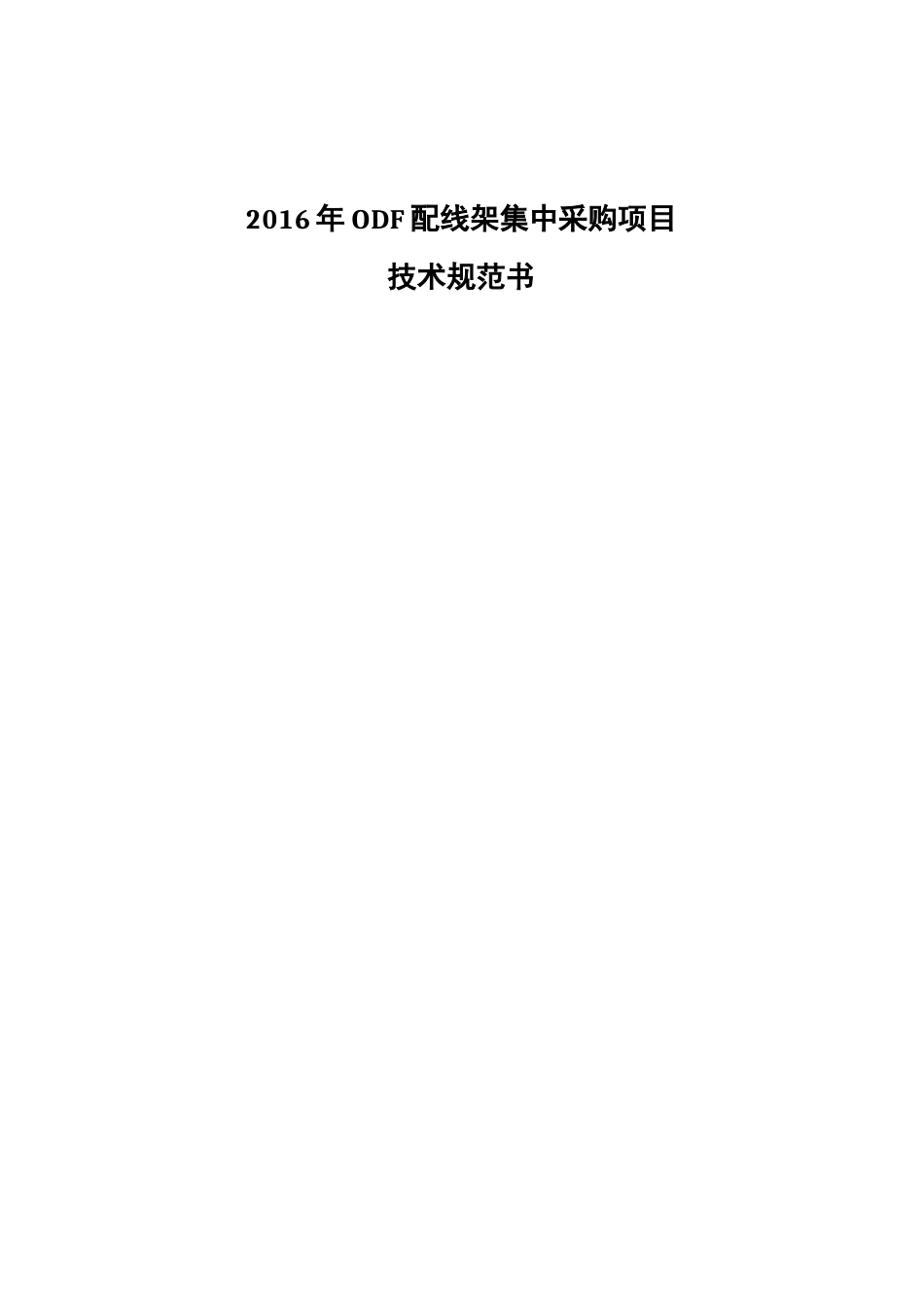

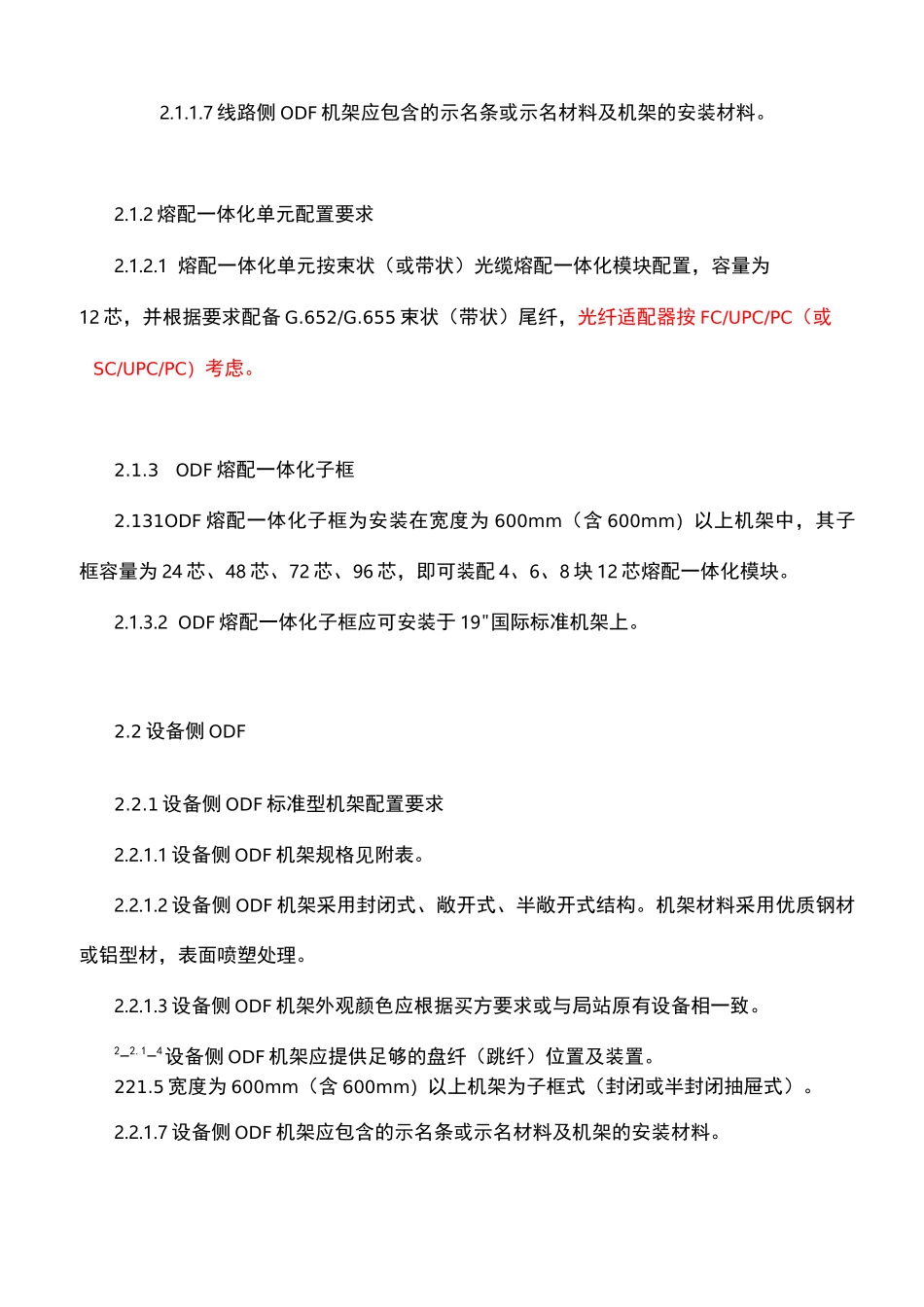

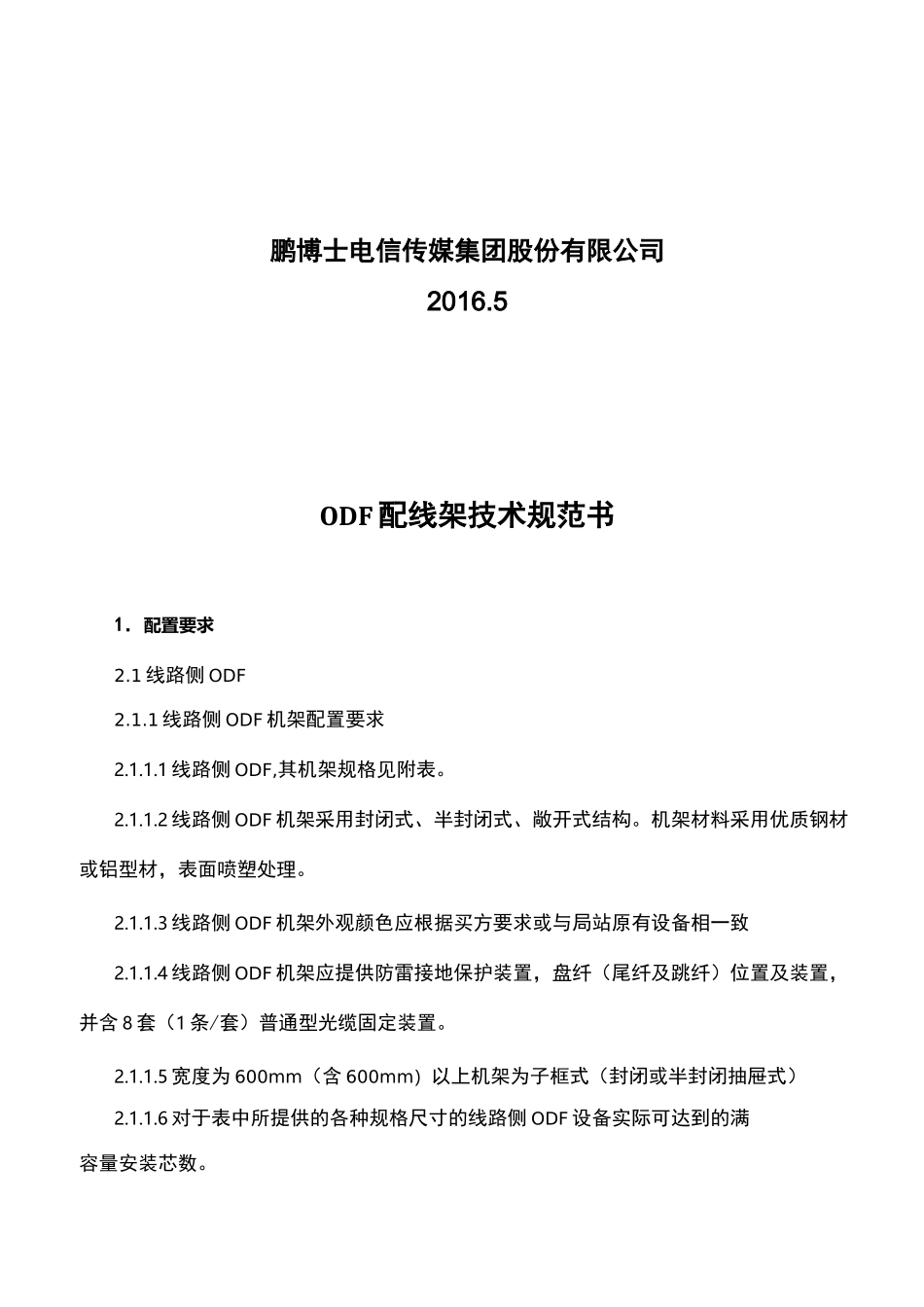

2016 年 ODF 配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.5ODF 配线架技术规范书1．配置要求2.1 线路侧 ODF2.1.1 线路侧 ODF 机架配置要求2.1.1.1 线路侧 ODF,其机架规格见附表。2.1.1.2 线路侧 ODF 机架采用封闭式、半封闭式、敞开式结构。机架材料采用优质钢材或铝型材，表面喷塑处理。2.1.1.3 线路侧 ODF 机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4 线路侧 ODF 机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含 8 套（1 条/套）普通型光缆固定装置。2.1.1.5 宽度为 600mm（含 600mm）以上机架为子框式（封闭或半封闭抽屉式）2.1.1.6 对于表中所提供的各种规格尺寸的线路侧 ODF 设备实际可达到的满容量安装芯数。2.1.1.7 线路侧 ODF 机架应包含的示名条或示名材料及机架的安装材料。2.1.2 熔配一体化单元配置要求2.1.2.1 熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12 芯，并根据要求配备 G.652/G.655 束状（带状）尾纤，光纤适配器按 FC/UPC/PC（或SC/UPC/PC）考虑。2.1.3ODF 熔配一体化子框2.131ODF 熔配一体化子框为安装在宽度为 600mm（含 600mm）以上机架中，其子框容量为 24 芯、48 芯、72 芯、96 芯，即可装配 4、6、8 块 12 芯熔配一体化模块。2.1.3.2 ODF 熔配一体化子框应可安装于 19"国际标准机架上。2.2 设备侧 ODF2.2.1 设备侧 ODF 标准型机架配置要求2.2.1.1 设备侧 ODF 机架规格见附表。2.2.1.2 设备侧 ODF 机架采用封闭式、敞开式、半敞开式结构。机架材料采用优质钢材或铝型材，表面喷塑处理。2.2.1.3 设备侧 ODF 机架外观颜色应根据买方要求或与局站原有设备相一致。2-2.1-4设备侧 ODF 机架应提供足够的盘纤（跳纤）位置及装置。221.5 宽度为 600mm（含 600mm）以上机架为子框式（封闭或半封闭抽屉式）。2.2.1.7 设备侧 ODF 机架应包含的示名条或示名材料及机架的安装材料。2.2.2 配线单元配置要求2.2.2.1 配线单元容量为 6 芯或 12 芯，光纤适配器可分别配置为 FC/PC、SC/PC。2.2.2.2FC/UPC/PC 光纤适配器的价格应与 SC/UPC/PC—致。2.2.3.配线子框配置要求2.2.3.1 配线子框为安装宽度为 600mm（含 600mm）以上机架中，其子框容量为 24芯、48 芯、72 芯、96 芯，即 4、6、8 块 12 芯配线单元模块。2.2.3.2 配线子框应可安装于 19"国际标准机架...
