基于ProMechanica的数控立铣刀优化设计张崇波毕业论文

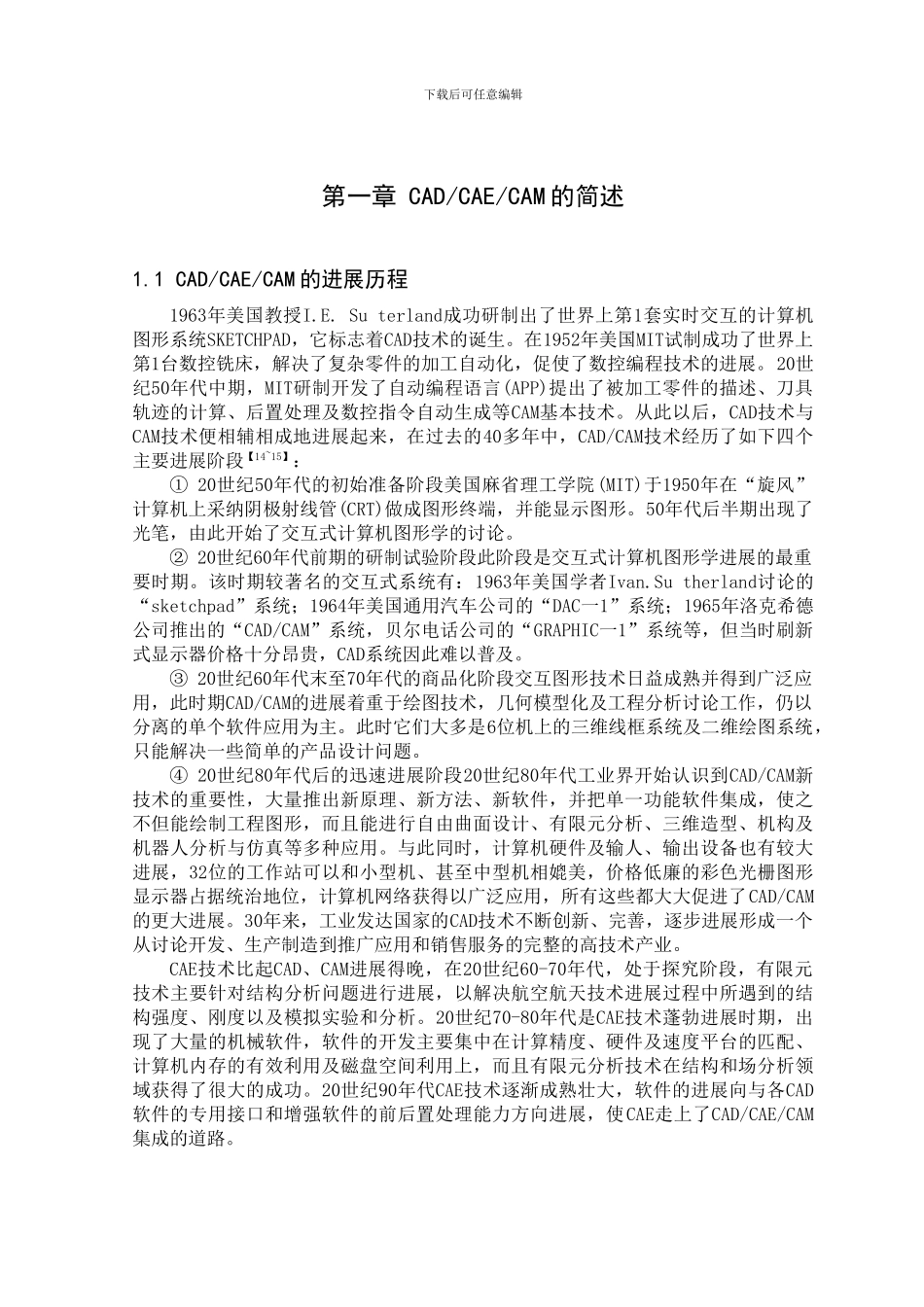

下载后可任意编辑第一章 CAD/CAE/CAM 的简述1.1 CAD/CAE/CAM 的进展历程1963年美国教授I.E. Su terland成功研制出了世界上第1套实时交互的计算机图形系统SKETCHPAD，它标志着CAD技术的诞生。在1952年美国MIT试制成功了世界上第1台数控铣床，解决了复杂零件的加工自动化，促使了数控编程技术的进展。20世纪50年代中期，MIT研制开发了自动编程语言(APP)提出了被加工零件的描述、刀具轨迹的计算、后置处理及数控指令自动生成等CAM基本技术。从此以后，CAD技术与CAM技术便相辅相成地进展起来，在过去的40多年中，CAD/CAM技术经历了如下四个主要进展阶段【14~15】：① 20世纪50年代的初始准备阶段美国麻省理工学院(MIT)于1950年在“旋风”计算机上采纳阴极射线管(CRT)做成图形终端，并能显示图形。50年代后半期出现了光笔，由此开始了交互式计算机图形学的讨论。② 20世纪60年代前期的研制试验阶段此阶段是交互式计算机图形学进展的最重要时期。该时期较著名的交互式系统有：1963年美国学者Ivan.Su therland讨论的“sketchpad”系统；1964年美国通用汽车公司的“DAC一1”系统；1965年洛克希德公司推出的“CAD/CAM”系统，贝尔电话公司的“GRAPHIC一1”系统等，但当时刷新式显示器价格十分昂贵，CAD系统因此难以普及。③ 20世纪60年代末至70年代的商品化阶段交互图形技术日益成熟并得到广泛应用，此时期CAD/CAM的进展着重于绘图技术，几何模型化及工程分析讨论工作，仍以分离的单个软件应用为主。此时它们大多是6位机上的三维线框系统及二维绘图系统，只能解决一些简单的产品设计问题。④ 20世纪80年代后的迅速进展阶段20世纪80年代工业界开始认识到CAD/CAM新技术的重要性，大量推出新原理、新方法、新软件，并把单一功能软件集成，使之不但能绘制工程图形，而且能进行自由曲面设计、有限元分析、三维造型、机构及机器人分析与仿真等多种应用。与此同时，计算机硬件及输人、输出设备也有较大进展，32位的工作站可以和小型机、甚至中型机相媲美，价格低廉的彩色光栅图形显示器占据统治地位，计算机网络获得以广泛应用，所有这些都大大促进了CAD/CAM的更大进展。30年来，工业发达国家的CAD技术不断创新、完善，逐步进展形成一个从讨论开发、生产制造到推广应用和销售服务的完整的高技术产业。CAE技术比起CAD、CAM进展得晚，在20世纪60-70年代，处于探究阶段，有限元技术主要针对结构分析问题进行进展，以解决航空航天技术进展过程中所遇到的结构...
