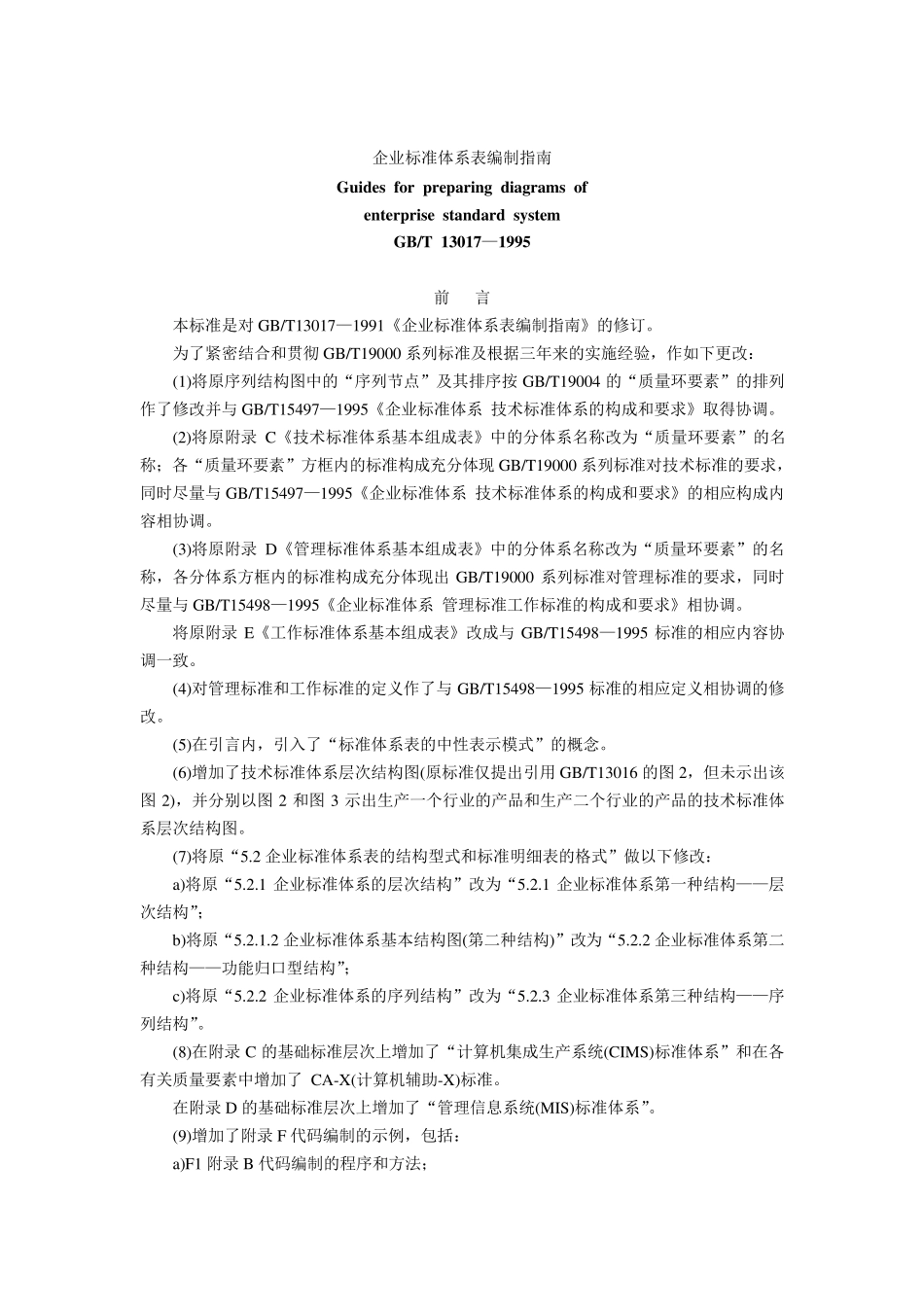

企业标准体系表编制指南 Guides for preparing diagrams of enterprise standard system GB/T 13017—1995 前 言 本标准是对 GB/T13017—1991《企业标准体系表编制指南》的修订。 为了紧密结合和贯彻 GB/T19000 系列标准及根据三年来的实施经验，作如下更改： (1)将原序列结构图中的“序列节点”及其排序按 GB/T19004 的“质量环要素”的排列作了修改并与 GB/T15497—1995《企业标准体系 技术标准体系的构成和要求》取得协调。 (2)将原附录 C《技术标准体系基本组成表》中的分体系名称改为“质量环要素”的名称；各“质量环要素”方框内的标准构成充分体现 GB/T19000 系列标准对技术标准的要求，同时尽量与 GB/T15497—1995《企业标准体系 技术标准体系的构成和要求》的相应构成内容相协调。 (3)将原附录 D《管理标准体系基本组成表》中的分体系名称改为“质量环要素”的名称，各分体系方框内的标准构成充分体现出 GB/T19000 系列标准对管理标准的要求，同时尽量与 GB/T15498—1995《企业标准体系 管理标准工作标准的构成和要求》相协调。 将原附录 E《工作标准体系基本组成表》改成与 GB/T15498—1995 标准的相应内容协调一致。 (4)对管理标准和工作标准的定义作了与 GB/T15498—1995 标准的相应定义相协调的修改。 (5)在引言内，引入了“标准体系表的中性表示模式”的概念。 (6)增加了技术标准体系层次结构图(原标准仅提出引用 GB/T13016 的图 2，但未示出该图 2)，并分别以图 2 和图 3 示出生产一个行业的产品和生产二个行业的产品的技术标准体系层次结构图。 (7)将原“5.2 企业标准体系表的结构型式和标准明细表的格式”做以下修改： a)将原“5.2.1 企业标准体系的层次结构”改为“5.2.1 企业标准体系第一种结构——层次结构”； b)将原“5.2.1.2 企业标准体系基本结构图(第二种结构)”改为“5.2.2 企业标准体系第二种结构——功能归口型结构”； c)将原“5.2.2 企业标准体系的序列结构”改为“5.2.3 企业标准体系第三种结构——序列结构”。 (8)在附录 C 的基础标准层次上增加了“计算机集成生产系统(CIMS)标准体系”和在各有关质量要素中增加了 CA-X(计算机辅助-X)标准。 在附录 D 的基础标准层次上增加了“管理信息系统(MIS)标准体系”。 (9)增加了附录 F 代码编制的示例，包 括 ： a)F1 附录 B 代码编制的程 序和方法 ； b)F2 全国通用综合性基础标准...
