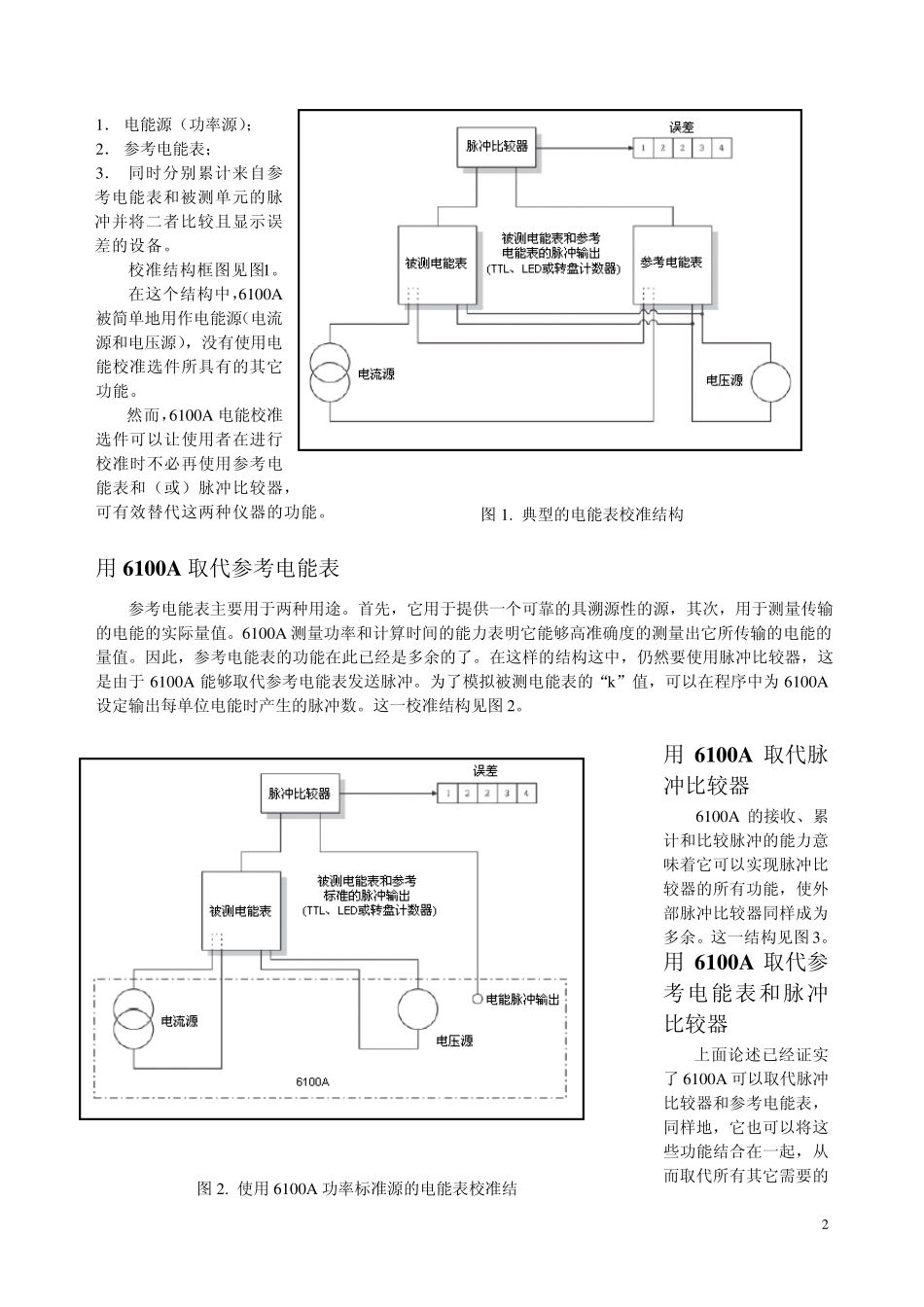

1使用 6100A 功率标准源校准电能表 应 用 指 南 在过去的几年里，精确校准电能的意义变得日益重要。随着政府管制范围的缩小，加剧的竞争和更多跨电网供电输送的出现，进行更多更频繁的高准确度测量的必要性变得空前重要。因而，电能的供应商与消费者双方都想明确他们发送的或者消耗的电能与他们预期的是否一致。所以，电能表的校准如今在多数国家里是强制性的。 然而，直到不久之前，电能表的校准一直是一项需要一系列的测试仪器联合才可完成的工作，包括电压源、电流源、参考电能表和脉冲比较器等。这本身不但对整个电能表校准过程的不确定度有不利影响，并且其实行和维护也是昂贵的。 出于对以上的考虑，福禄克公司新近推出了6100A 功率标准的‘电能校准’选件。 本篇旨在介绍怎样抛开前述的众多的仪器而仅使用 6100A 准确地校准电能表，从而降低测试维护费用并使测量的不确定度得以优化。 电能表校准基本程序 电能测量仪器的校准和其它仪器的校准并无区别。给被测仪器提供被校参数的一个已知量值，观测被校仪器以确定该校准参数的测量值。将该测量值与提供的已知量值相比较，计算测量误差。 几乎没有例外，电能表都是使用产生脉冲的技术以表示其所测得的电能值。每个脉冲代表一定数量的瓦时（w att-hours）数（或 VAhour，var-hour 等）。这些脉冲通过以下几种方式从仪表向外传输： 1． 对于老式的电能表，电能是通过计算旋转的金属盘上色标转过的次数来记录的； 2． 通过 LED 的闪烁次数表示； 3． 以直流电平输出（典型的 TTL）； 4． 时下新型的电能表甚至使用了诸如以太网或蓝牙接口等高级报告机制。 由于电能表用于测量很大范围的电能，从瓦时到吉瓦时，发出的脉冲可能代表不同数量的电能。这个电能的数量是由生产商指定的，称作仪表常数（有时用 k 表示）。例如，某一块电能表可能每千瓦时产生 100 个脉冲，而另外一块则是每兆瓦时产生相同数量的脉冲。无论其各自的标准是怎样的，电能表校准系统必须具有能够在系统内部设定这一常数以便通过脉冲数量正确计算电能量值的能力。 电能表校准方法 典型的电能表校准通过比较法测量技术来实现。已知量值的电能同时提供给参考电能表和被测单元（UUT），然后将参考电能表的读数与被测单元的读数相比较计算出误差。通常完成校准需要以下三个分立的部分： 21． 电能源（功率源）； 2． 参考电能表； 3． 同时分别累计来自参考电能表和被测单元的脉冲并将...
