高密度电法勘探施工指导书

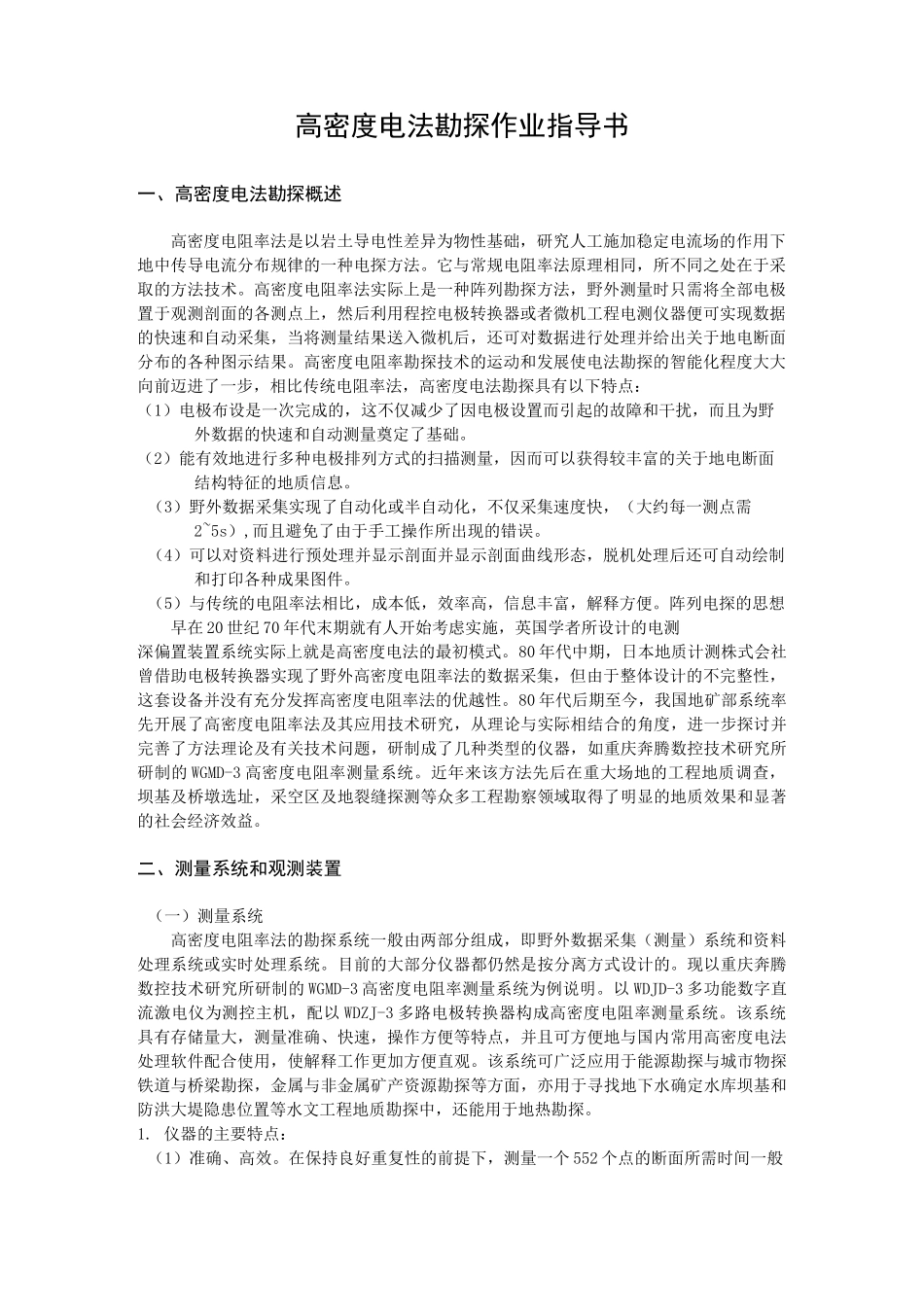

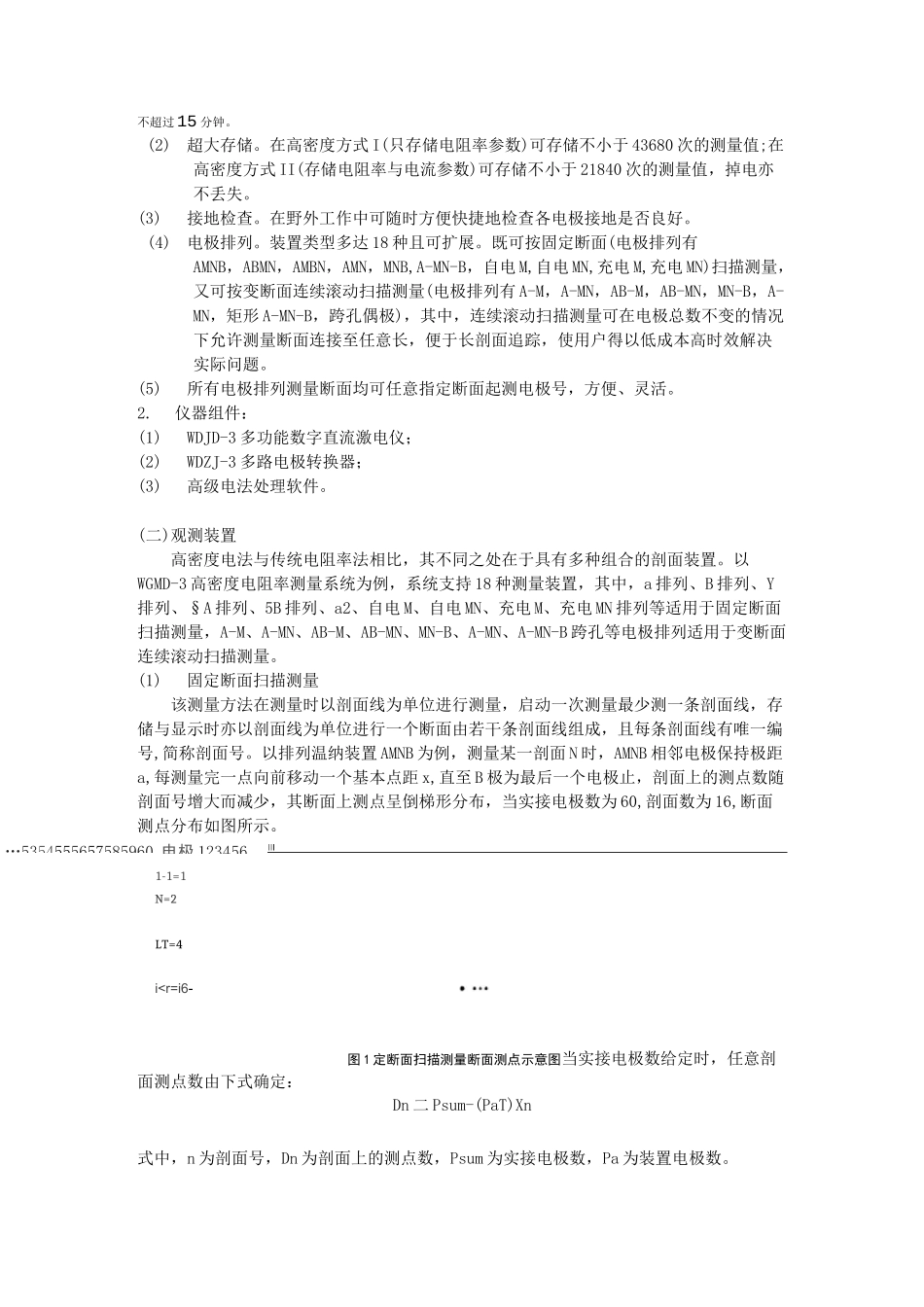

高密度电法勘探作业指导书一、高密度电法勘探概述高密度电阻率法是以岩土导电性差异为物性基础，研究人工施加稳定电流场的作用下地中传导电流分布规律的一种电探方法。它与常规电阻率法原理相同，所不同之处在于采取的方法技术。高密度电阻率法实际上是一种阵列勘探方法，野外测量时只需将全部电极置于观测剖面的各测点上，然后利用程控电极转换器或者微机工程电测仪器便可实现数据的快速和自动采集，当将测量结果送入微机后，还可对数据进行处理并给出关于地电断面分布的各种图示结果。高密度电阻率勘探技术的运动和发展使电法勘探的智能化程度大大向前迈进了一步，相比传统电阻率法，高密度电法勘探具有以下特点：（1）电极布设是一次完成的，这不仅减少了因电极设置而引起的故障和干扰，而且为野外数据的快速和自动测量奠定了基础。（2）能有效地进行多种电极排列方式的扫描测量，因而可以获得较丰富的关于地电断面结构特征的地质信息。（3）野外数据采集实现了自动化或半自动化，不仅采集速度快，（大约每一测点需2~5s）,而且避免了由于手工操作所出现的错误。（4）可以对资料进行预处理并显示剖面并显示剖面曲线形态，脱机处理后还可自动绘制和打印各种成果图件。（5）与传统的电阻率法相比，成本低，效率高，信息丰富，解释方便。阵列电探的思想早在 20 世纪 70 年代末期就有人开始考虑实施，英国学者所设计的电测深偏置装置系统实际上就是高密度电法的最初模式。80 年代中期，日本地质计测株式会社曾借助电极转换器实现了野外高密度电阻率法的数据采集，但由于整体设计的不完整性，这套设备并没有充分发挥高密度电阻率法的优越性。80 年代后期至今，我国地矿部系统率先开展了高密度电阻率法及其应用技术研究，从理论与实际相结合的角度，进一步探讨并完善了方法理论及有关技术问题，研制成了几种类型的仪器，如重庆奔腾数控技术研究所研制的 WGMD-3 高密度电阻率测量系统。近年来该方法先后在重大场地的工程地质调查，坝基及桥墩选址，采空区及地裂缝探测等众多工程勘察领域取得了明显的地质效果和显著的社会经济效益。二、测量系统和观测装置（一）测量系统高密度电阻率法的勘探系统一般由两部分组成，即野外数据采集（测量）系统和资料处理系统或实时处理系统。目前的大部分仪器都仍然是按分离方式设计的。现以重庆奔腾数控技术研究所研制的 WGMD-3 高密度电阻率测量系统为例说明。以 WDJD-3 多功能数字直流激电仪为测控主机...
