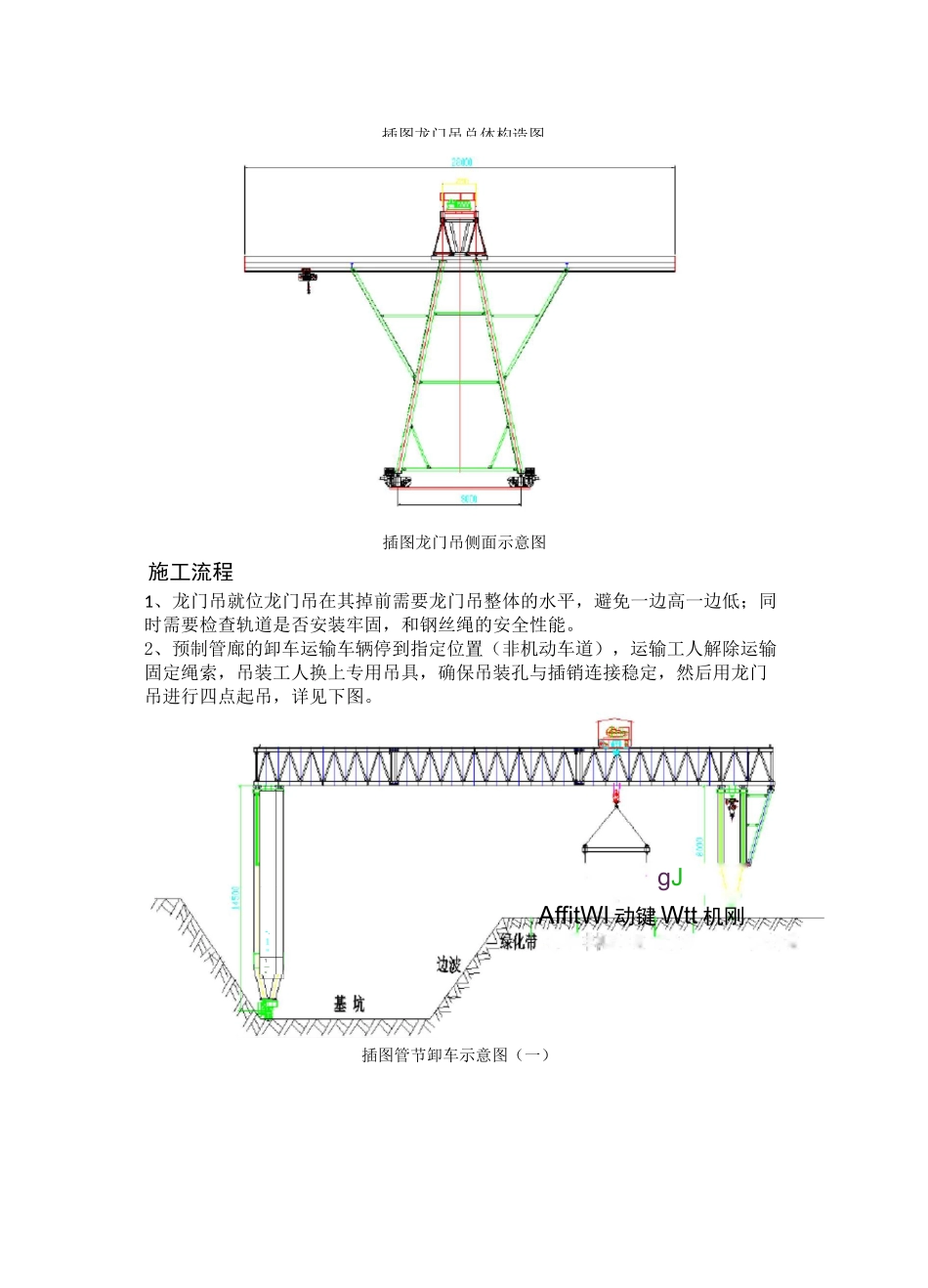

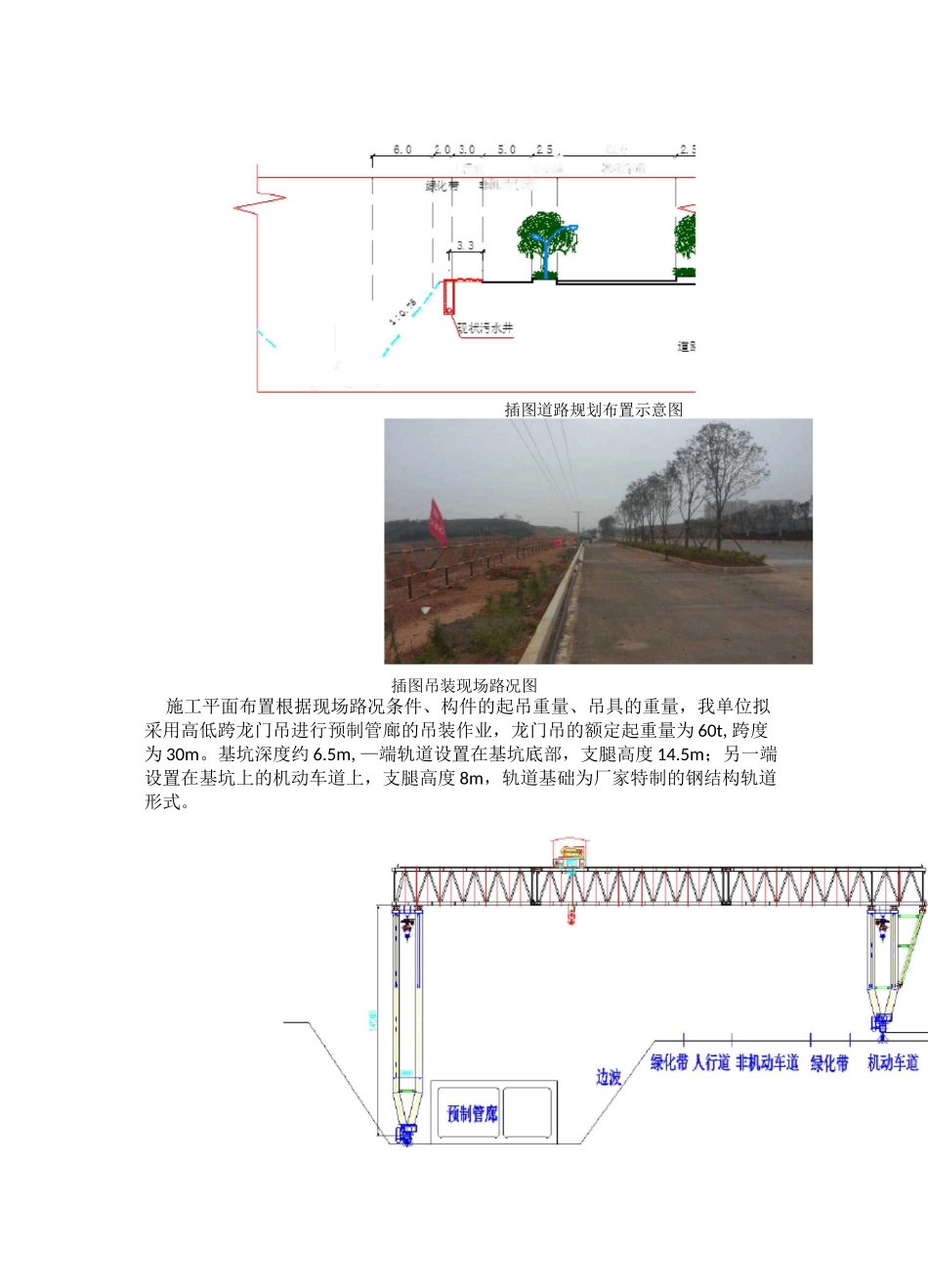

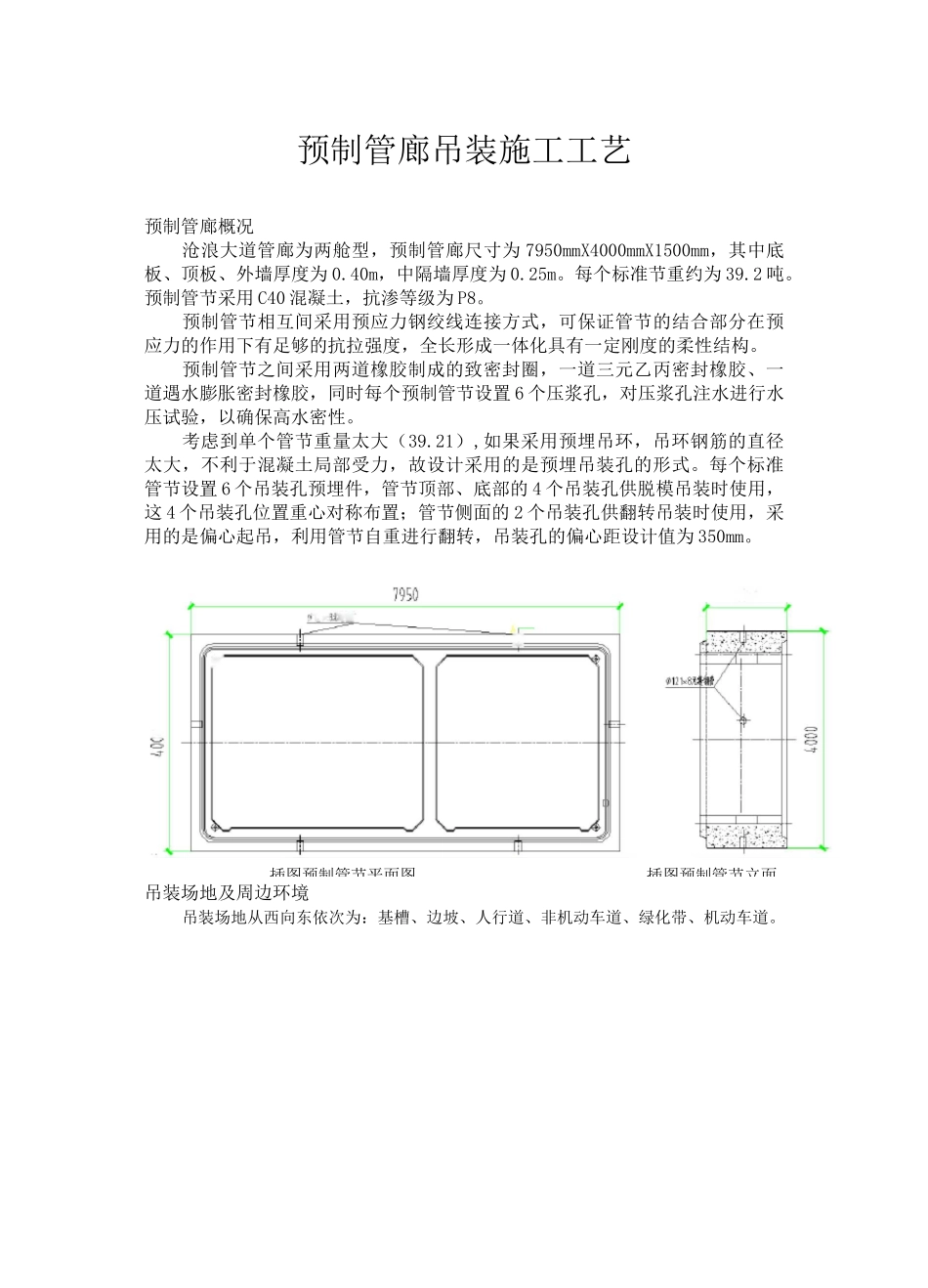

15■-izhi.WSr仝插图预制管节平面图插图预制管节立面预制管廊吊装施工工艺预制管廊概况沧浪大道管廊为两舱型，预制管廊尺寸为 7950mmX4000mmX1500mm，其中底板、顶板、外墙厚度为 0.40m，中隔墙厚度为 0.25m。每个标准节重约为 39.2 吨。预制管节采用 C40 混凝土，抗渗等级为 P8。预制管节相互间采用预应力钢绞线连接方式，可保证管节的结合部分在预应力的作用下有足够的抗拉强度，全长形成一体化具有一定刚度的柔性结构。预制管节之间采用两道橡胶制成的致密封圈，一道三元乙丙密封橡胶、一道遇水膨胀密封橡胶，同时每个预制管节设置 6 个压浆孔，对压浆孔注水进行水压试验，以确保高水密性。考虑到单个管节重量太大（39.21）,如果采用预埋吊环，吊环钢筋的直径太大，不利于混凝土局部受力，故设计采用的是预埋吊装孔的形式。每个标准管节设置 6 个吊装孔预埋件，管节顶部、底部的 4 个吊装孔供脱模吊装时使用，这 4 个吊装孔位置重心对称布置；管节侧面的 2 个吊装孔供翻转吊装时使用，采用的是偏心起吊，利用管节自重进行翻转，吊装孔的偏心距设计值为 350mm。吊装场地及周边环境吊装场地从西向东依次为：基槽、边坡、人行道、非机动车道、绿化带、机动车道。12.01kiriiW1 机勾车這 1ml.z茫〔才三插图道路规划布置示意图插图吊装现场路况图施工平面布置根据现场路况条件、构件的起吊重量、吊具的重量，我单位拟采用高低跨龙门吊进行预制管廊的吊装作业，龙门吊的额定起重量为 60t,跨度为 30m。基坑深度约 6.5m,—端轨道设置在基坑底部，支腿高度 14.5m；另一端设置在基坑上的机动车道上，支腿高度 8m，轨道基础为厂家特制的钢结构轨道形式。1、龙门吊就位龙门吊在其掉前需要龙门吊整体的水平，避免一边高一边低；同时需要检查轨道是否安装牢固，和钢丝绳的安全性能。2、预制管廊的卸车运输车辆停到指定位置（非机动车道），运输工人解除运输固定绳索，吊装工人换上专用吊具，确保吊装孔与插销连接稳定，然后用龙门吊进行四点起吊，详见下图。插图龙门吊总体构造图插图龙门吊侧面示意图施工流程gJAffitWl 动键 Wtt 机刚插图管节卸车示意图（一）-.1"1—<插图管节卸车示意图（二）将构件吊起 200mm 高，静停 2 分钟，待构件平稳后，运输车辆驶离。1SZ眦人橫轍带 w$it插图管节平移示意图然后将构件平移至基坑内，预先在构件下铺设木方，确保管节平稳着地。插图管节入坑着地3、预制管廊三元乙丙胶条的粘贴管廊卸...
