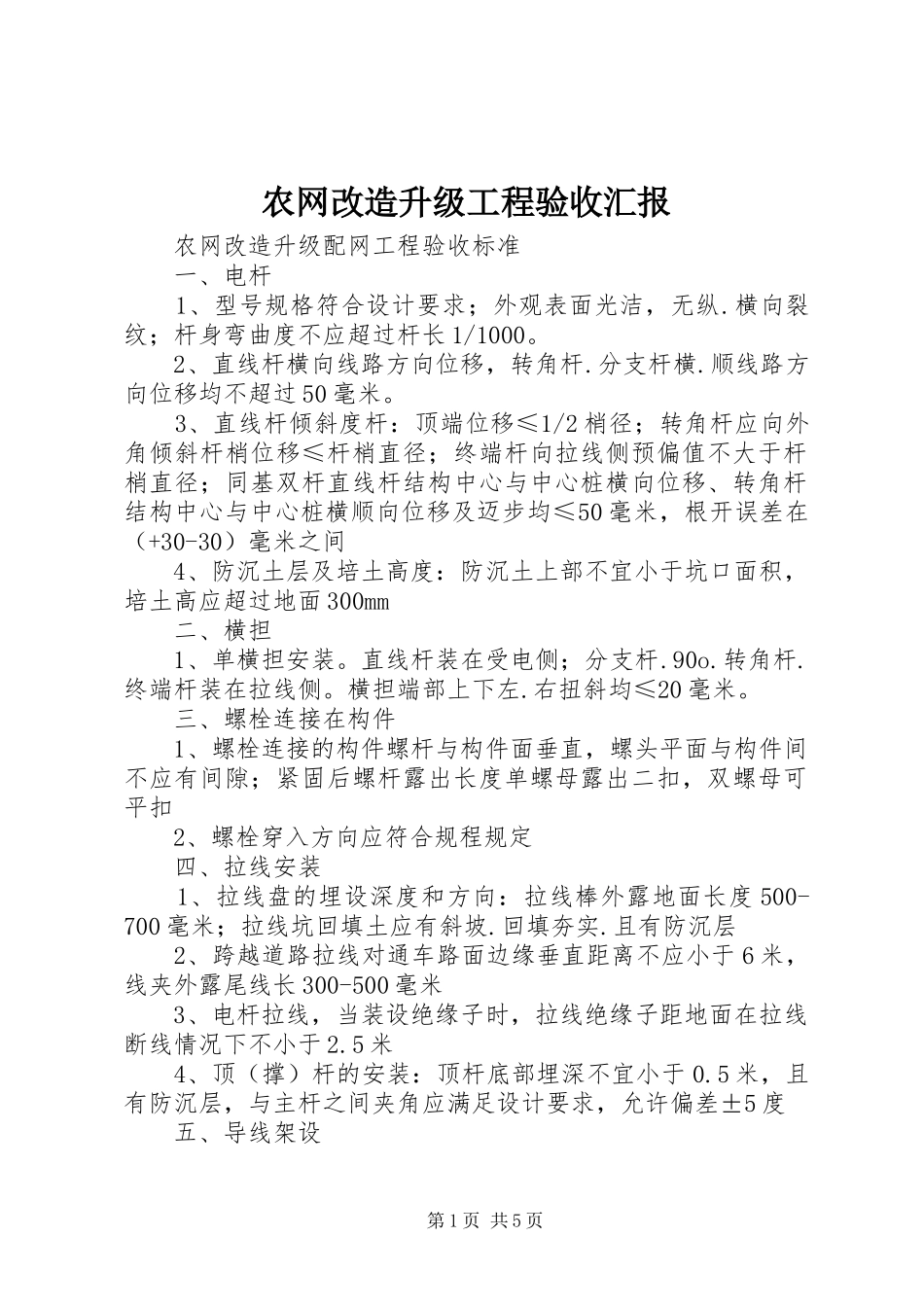

农网改造升级工程验收汇报农网改造升级配网工程验收标准一、电杆1、型号规格符合设计要求；外观表面光洁，无纵.横向裂纹；杆身弯曲度不应超过杆长1/1000。2、直线杆横向线路方向位移，转角杆.分支杆横.顺线路方向位移均不超过50毫米。3、直线杆倾斜度杆：顶端位移≤1/2梢径；转角杆应向外角倾斜杆梢位移≤杆梢直径；终端杆向拉线侧预偏值不大于杆梢直径；同基双杆直线杆结构中心与中心桩横向位移、转角杆结构中心与中心桩横顺向位移及迈步均≤50毫米，根开误差在（+30-30）毫米之间4、防沉土层及培土高度：防沉土上部不宜小于坑口面积，培土高应超过地面300mm二、横担1、单横担安装。直线杆装在受电侧；分支杆.90o.转角杆.终端杆装在拉线侧。横担端部上下左.右扭斜均≤20毫米。三、螺栓连接在构件1、螺栓连接的构件螺杆与构件面垂直，螺头平面与构件间不应有间隙；紧固后螺杆露出长度单螺母露出二扣，双螺母可平扣2、螺栓穿入方向应符合规程规定四、拉线安装1、拉线盘的埋设深度和方向：拉线棒外露地面长度500-700毫米；拉线坑回填土应有斜坡.回填夯实.且有防沉层2、跨越道路拉线对通车路面边缘垂直距离不应小于6米，线夹外露尾线长300-500毫米3、电杆拉线，当装设绝缘子时，拉线绝缘子距地面在拉线断线情况下不小于2.5米4、顶（撑）杆的安装：顶杆底部埋深不宜小于0.5米，且有防沉层，与主杆之间夹角应满足设计要求，允许偏差±5度五、导线架设第1页共5页1、同档距，同一根导线上接头不应超过1个；接头与导线固定处距离大于0.5米；导线弛度偏差≤±5%设计值同档距内各相弛度宜一致；水平排列导线（同档内）弛度相差≤50毫米2、过引线及引下线安全距离（1-10kv）≥300毫米，（1kv以下）≥150毫米;导线与拉线电杆或构件间距离（1-10kv）≥200毫米，（1kv以下）≥100毫米3、导线对地距离及交叉跨越距离应符合规程规定六、变台制作1、台架槽钢高度距离地面大于2.5～3.0m；变台根开变压器正装时根开为2.5m，变压器侧装时根开为2.2m，根开的中心偏差不应超过±30mm；台架平面水平倾斜≤台架根开1/100；变台电杆基坑设置防沉土层，培土高度超出地面300mm；2、变台的引线、变压器、jp柜、高压熔断器等的横担按设计图纸施工，牢固可靠，标高误差、水平误差均不大于5mm3、螺栓连接的构件螺杆及螺栓穿入方向应符合规程规定4、设备连线检查1）、高压引下线采用绝缘导线与10kv线路连接，应使用t型线夹或使用双并沟线夹进行连接，使用并沟线夹时，若引下线造成线路受力较大，要在线路导线上缠绕一圈后进行连接，两线夹之间距离应为100~150mm，并加装绝缘护套，连接处导线应先用铝包带进行缠绕，缠绕长度应超出接触部分30mm。铝包带的缠绕方向应与外层线股的绞制方向一致2）、跌落熔断器上、下口应使用铜铝接线端子与引线进行连接。连接引线应顺直无碎弯，工艺美观，应有一定弧度，并保证三相弧度一致3）、避雷器引线宜使用穿刺线夹与跌落熔断器至变压器一次侧引线固定连接。连接引线应顺直无碎弯，工艺美观，引线应有一定弧度，并保证三相弧度一致4）、低压电缆或绝缘线与低压架空线路连接应使用线夹进行连接。连接引线应顺直无碎弯，工艺美观，应有一定弧度，并保证四相弧度一致。七、变压器第2页共5页1、变压器固定使用变压器固定横担进行固定。固定螺栓宜采用防盗螺栓2、油浸变压器整体密封检查不渗漏，油枕油位正常3、全密封（不带油枕）油浸变压器的释放阀压片投运前拆除4、变压器分接开关档位在正常运行位置，变压器高低压接线柱安装绝缘护套，安装后外观外壳干净，无锈蚀及机械损伤。套管压线螺栓等部件应齐全，表面光洁，无裂缝、破损现象。八、避雷器1、避雷器相间距离：排列整齐，高低一致，相间距离≥350ｍｍ2、与电气部分连接应不使避雷器产生外加应力3、避雷器的引线引线短而直，连接紧密，接触良好，其截面：引上线：铜线不小于16mm；铝线不小于25mm。引下线：铜线不小于25mm；铝线不小于35mm。4、避雷器接头裸露部分加装绝缘护套九、跌落式熔断器1、跌落式熔断器水平相间距离水平相间距离≥500mm。2、熔管轴线与地面垂线（跌落式熔断器）熔管轴线应与地面垂线为15～30夹角，跌落...
