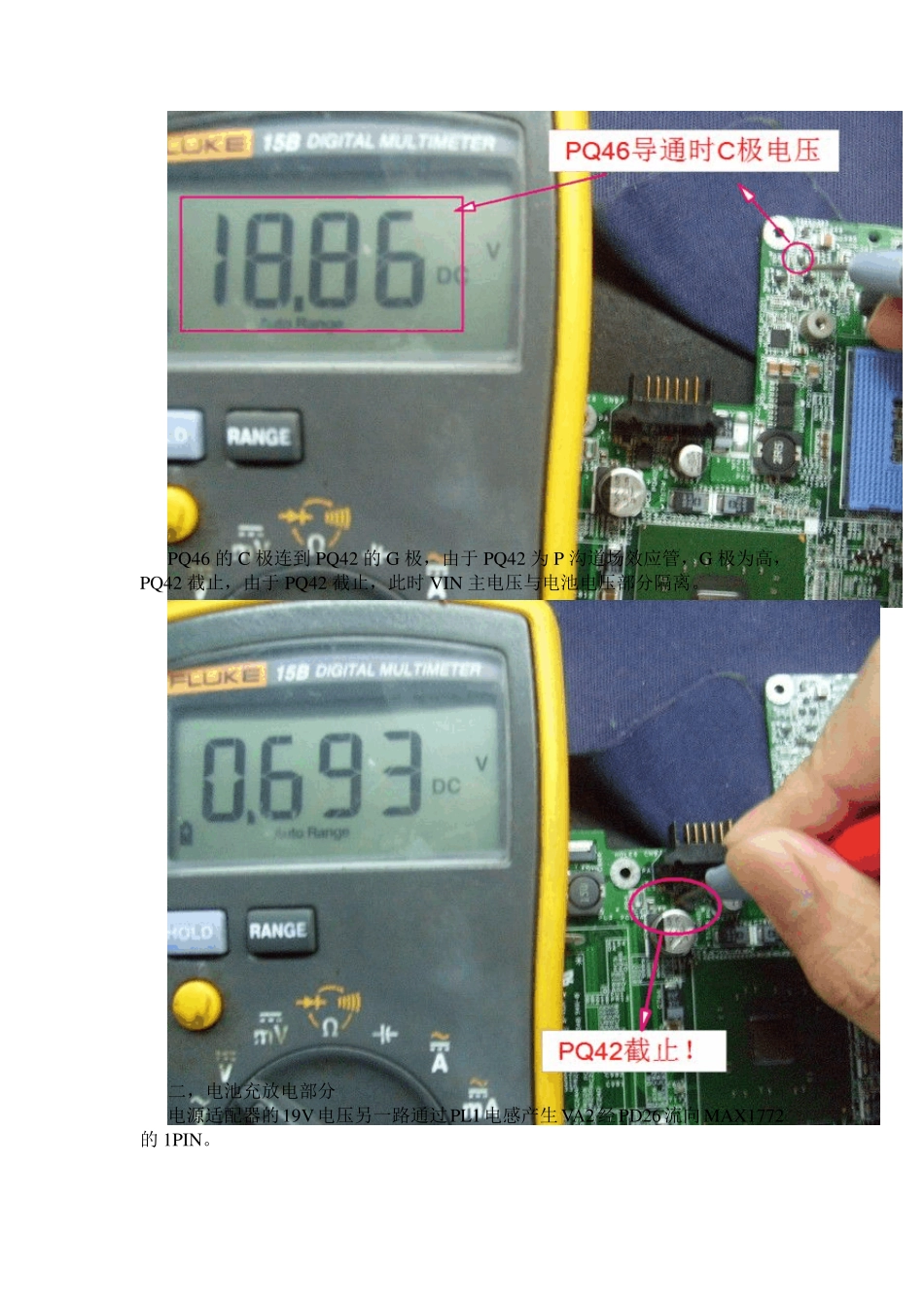

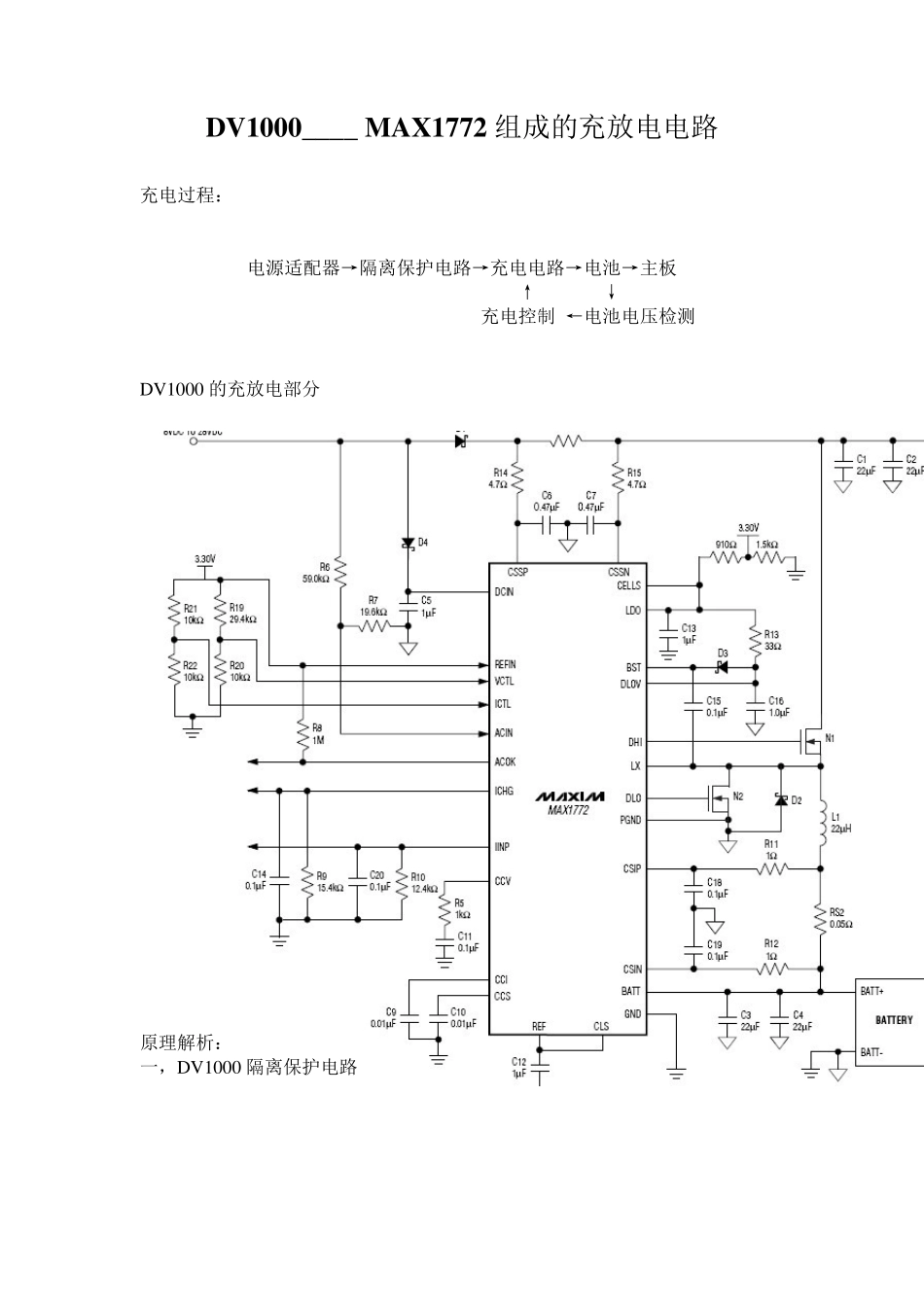

DV1000____ MAX1772 组成的充放电电路 充电过程： 电源适配器→隔离保护电路→充电电路→电池→主板 ↑ ↓ 充电控制 ←电池电压检测 D V 1000 的充放电部分 原理解析： 一，D V 1000 隔离保护电路 当电源适配器插入时，电源适配器的19V 电压经PL1、PD21、PR1 送入PQ44的D 极，PQ44 为一 P 沟道场效应管，当G 极为低电平时，S 极得到 V IN 主供电电压。 当G 极为低电平时，PQ46 导通，此时PQ46 C 极会得到适配器输入电压19V PQ 46 的C 极连到PQ 42 的G 极，由于PQ 42 为P 沟道场效应管，G 极为高，PQ 42 截止，由于PQ 42 截止，此时V IN 主电压与电池电压部分隔离。 二，电池充放电部分 电源适配器的19V 电压另一路通过PL1电感产生VA2经PD26流向MAX 1772的1PIN。 MAX1772的1PIN 得到了电源适配器送入的19V电压， 此时MAX1772进入待机状态， 第13PIN REFIN端为基准电压输入，DV1000为3VPCU待机电压输入。 此时MAX1772第2PIN LDO会有5.4V线性稳压输出。 第4PIN REF端有4.096基准电压输出端 MAX1772 第22PIN DLOV为1772_5.4V电压输入， 此时，VA2电压经过PR141,PR27分压后送入MAX1772的 第11PIN ACIN，用来监测适配器的输入电压。 当MAX1772的ACIN检测输入电压正常后，第12PIN会输出1772ACOK信号，正常应为低电平， 输入PQ51的基极，此时PQ51导通，ACIN为高电平输出至EC ACOK为高电平时， PQ47 导通，其集电极为低电平输入PQ44的栅极，由于PQ44为P沟道场效应管，使VA1通过隔离保护PQ44得到VIN主电压。 电池接口端MBDATA、MBCLK这两个信号用来读取电池信息。 CN9的1PIN为充电、放电端。MAX1772进入待机状态后，MBDATA、MBCLK这两个信号会给EC，当EC检测到电池需充电时，MAX1772的21 24PIN输出脉冲信号，控制PQ45内部的两个场效应管轮流导通，将电源适配器的输入电压转化成相应电压 经PL3的储能，PC3,PC4的滤波给电池充电。 当电池充满电后，MAX1772第17PIN BATT脚电池电压输入引脚检测到电池电压高于所设定的阀值电压时，此时MAX1772内部PWM振荡器停止振荡，停止第24脚DHI、第21脚DLO端高低门驱动信号，停止给电池的充电。 当电源适配器撤掉时，PQ42的栅极为低，PQ42导通，此时电池开始放电，流过PQ42，给主板供电。 PR8,PR9为取样电阻，输入MAX1772的第18PIN 19PIN CSIP、CSIN输出电流检测输入端，用来检测充电电流。 第26PIN、27PIN CSSN、CSSP为充电电流检测输入端，经PR5、PR6取样电阻，检测适配器输入电流。 MAX1772第14PIN ICTL为最大输出电流设定输入端，15PIN VCTL 最大输出电压设定输入端，用来设定MAX1772芯片的最大输出电压、电流。 第16PIN CELLS 来设定被充电电池数目。 第25PIN BST为自举升压端，由PD2、PC11组成了自举升压电路，为更好的驱动高端驱动管的导通。
