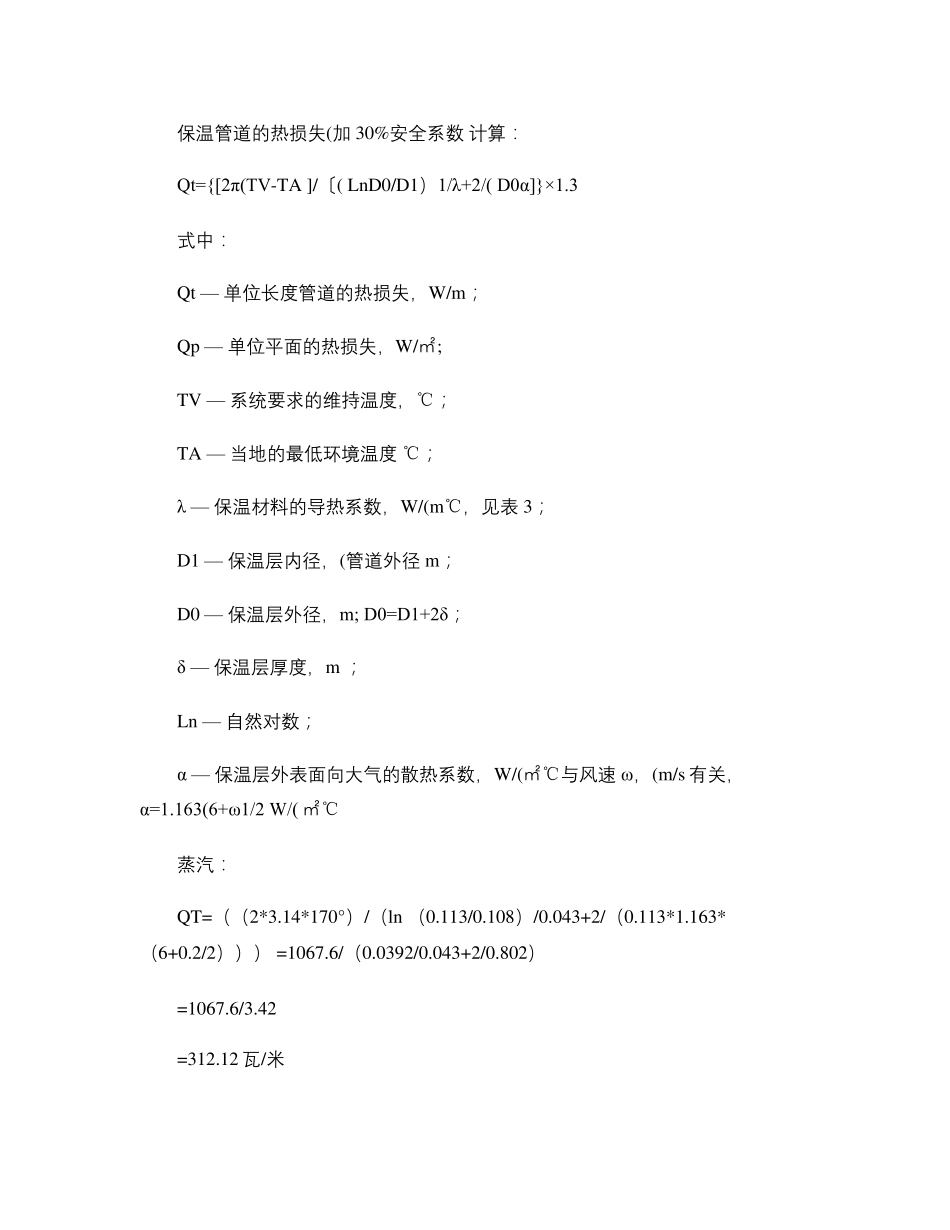

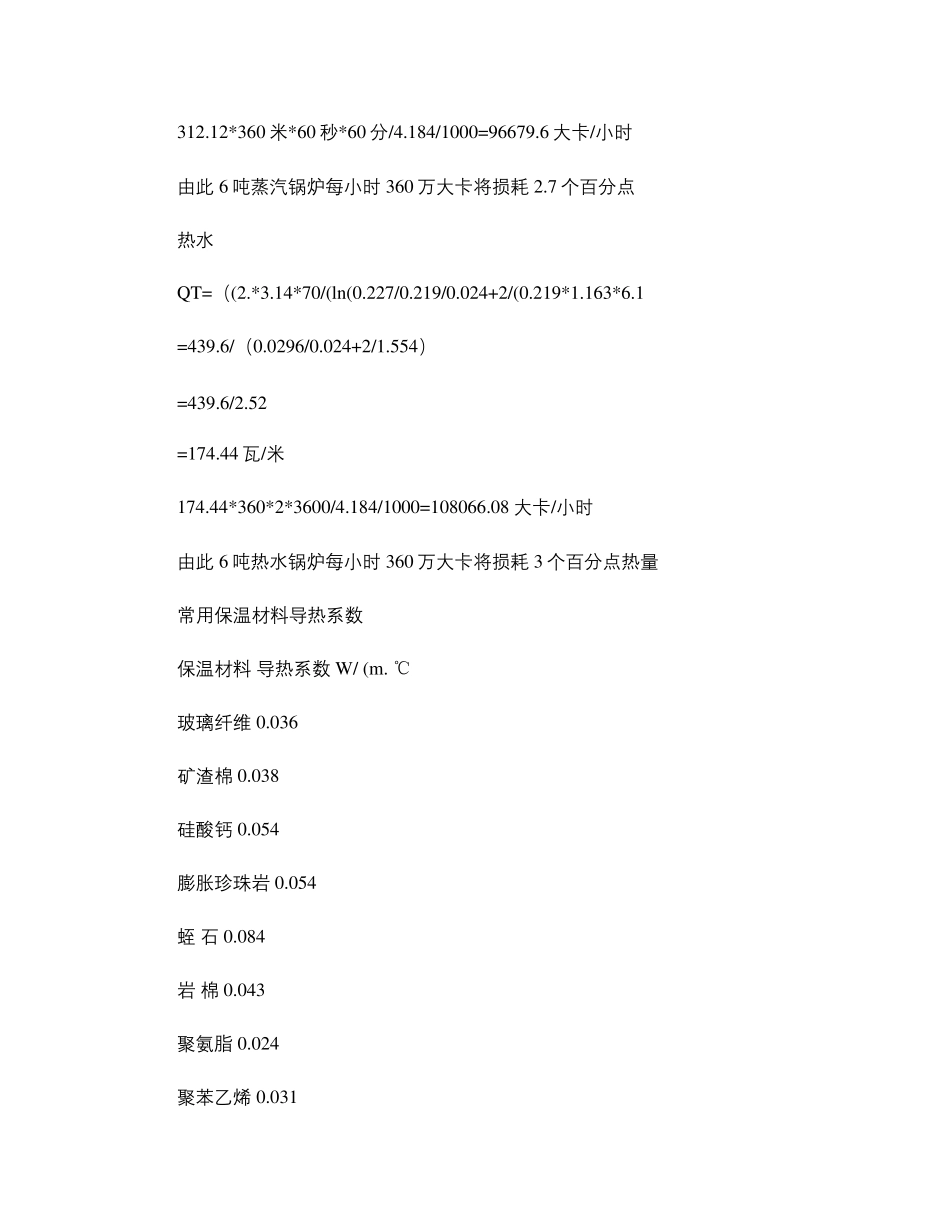

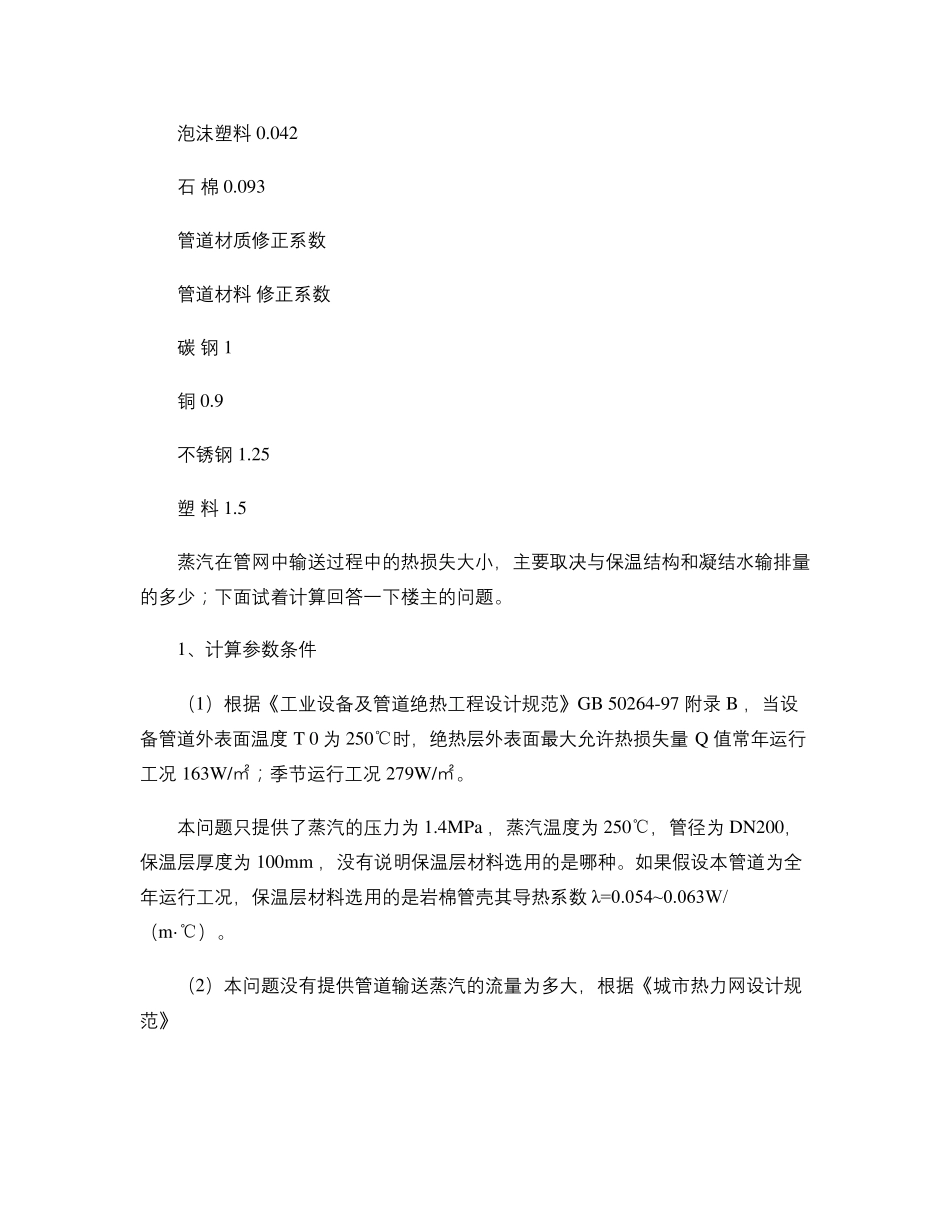

保 温 管 道 的 热 损 失 (加 30%安 全 系 数 计 算 : Qt={[2π(TV-TA ]/〔( LnD0/D1)1/λ+2/( D0α]}×1.3 式中: Qt — 单位长度管 道 的 热 损 失 ,W/m; Qp — 单位平面的 热 损 失 ,W/㎡; TV — 系 统要求的 维持温 度,℃; TA — 当地的 最低环境温 度 ℃; λ — 保 温 材料的 导热 系 数 ,W/(m℃,见表 3; D1 — 保 温 层内径,(管 道 外径 m; D0 — 保 温 层外径,m; D0=D1+2δ; δ — 保 温 层厚度,m ; Ln — 自然对数 ; α — 保 温 层外表面向大气的 散热 系 数 ,W/(㎡℃与风速 ω ,(m/s 有关,α=1.163(6+ω 1/2 W/( ㎡℃ 蒸汽: QT=((2*3.14*170°)/(ln (0.113/0.108)/0.043+2/(0.113*1.163*(6+0.2/2))) =1067.6/(0.0392/0.043+2/0.802) =1067.6/3.42 =312.12 瓦/米 312.12*360 米 *60 秒 *60 分 /4.184/1000=96679.6 大 卡 /小 时 由 此 6 吨 蒸 汽 锅 炉 每 小 时 360 万大 卡 将损耗 2.7 个百分 点 热水 QT=((2.*3.14*70/(ln(0.227/0.219/0.024+2/(0.219*1.163*6.1 =439.6/(0.0296/0.024+2/1.554) =439.6/2.52 =174.44 瓦/米 174.44*360*2*3600/4.184/1000=108066.08 大 卡 /小 时 由 此 6 吨 热水锅 炉 每 小 时 360 万大 卡 将损耗 3 个百分 点热量 常用保温材料导热系数 保温材料 导热系数 W/ (m. ℃ 玻璃纤维 0.036 矿渣棉 0.038 硅酸钙 0.054 膨胀珍珠岩 0.054 蛭 石 0.084 岩 棉 0.043 聚氨脂 0.024 聚苯乙烯 0.031 泡 沫 塑 料 0.042 石 棉 0.093 管 道 材 质 修 正 系 数 管 道 材 料 修 正 系 数 碳 钢 1 铜 0.9 不 锈 钢 1.25 塑 料 1.5 蒸 汽 在 管 网 中 输 送 过 程 中 的 热 损 失 大 小 , 主 要 取 决 与 保 温 结 构 和 凝 结 水 输 排 量的 多 少 ; 下 面 试 着 计 算 回 答 一 下 楼 主 的 问 题 。 1、计 算 参数 条件 (1)根据《工业设备及管 道 绝热 工程 设计 规范》GB 50264-97 附录 B , 当设备管 道 外表面 温 度 T 0 为 250℃时, 绝热 层外表面 最大 允许热 损 失 量Q 值常年运行工况 163W/㎡; 季节运行工况 279W/㎡。 本问 题 只...
