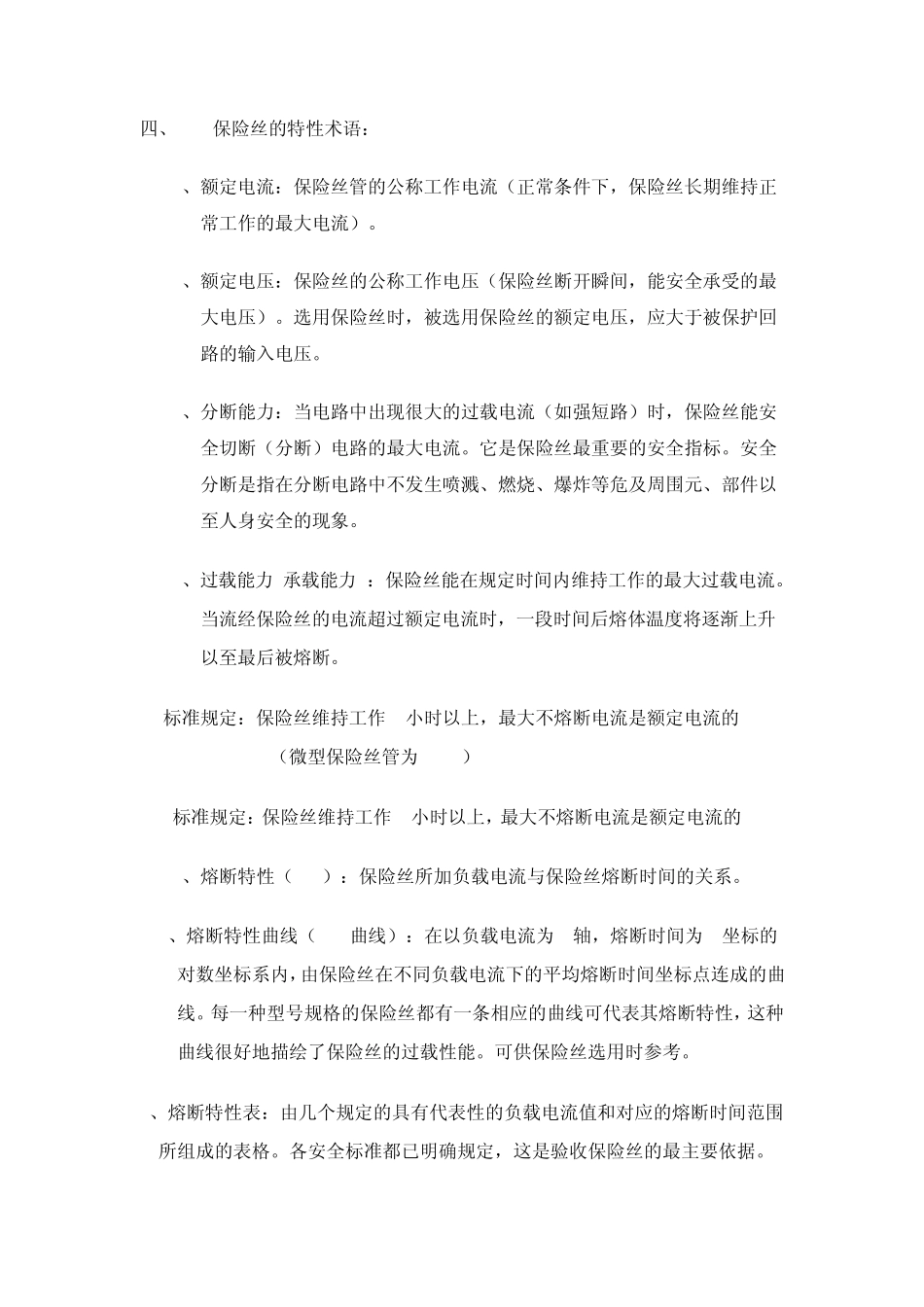

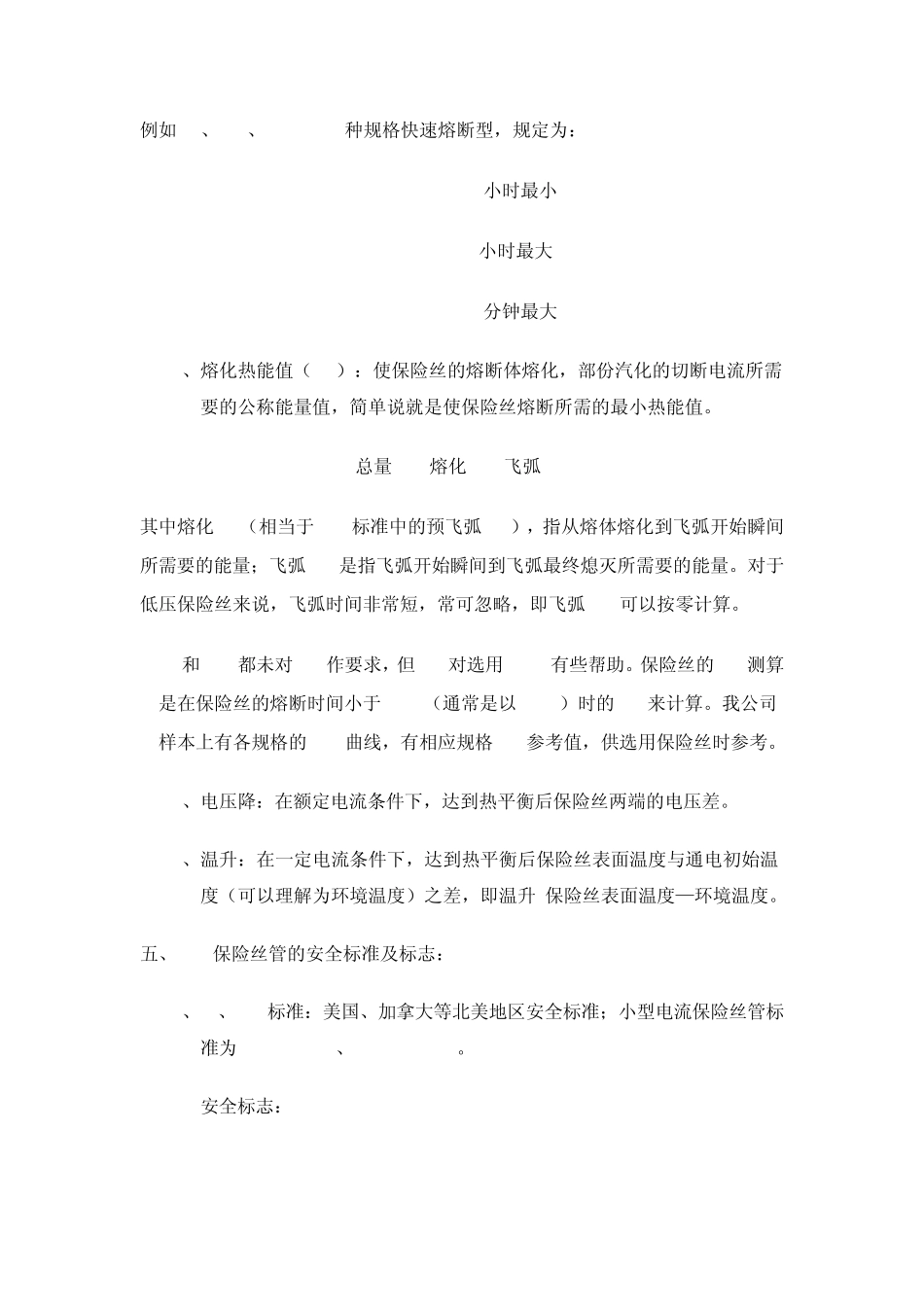

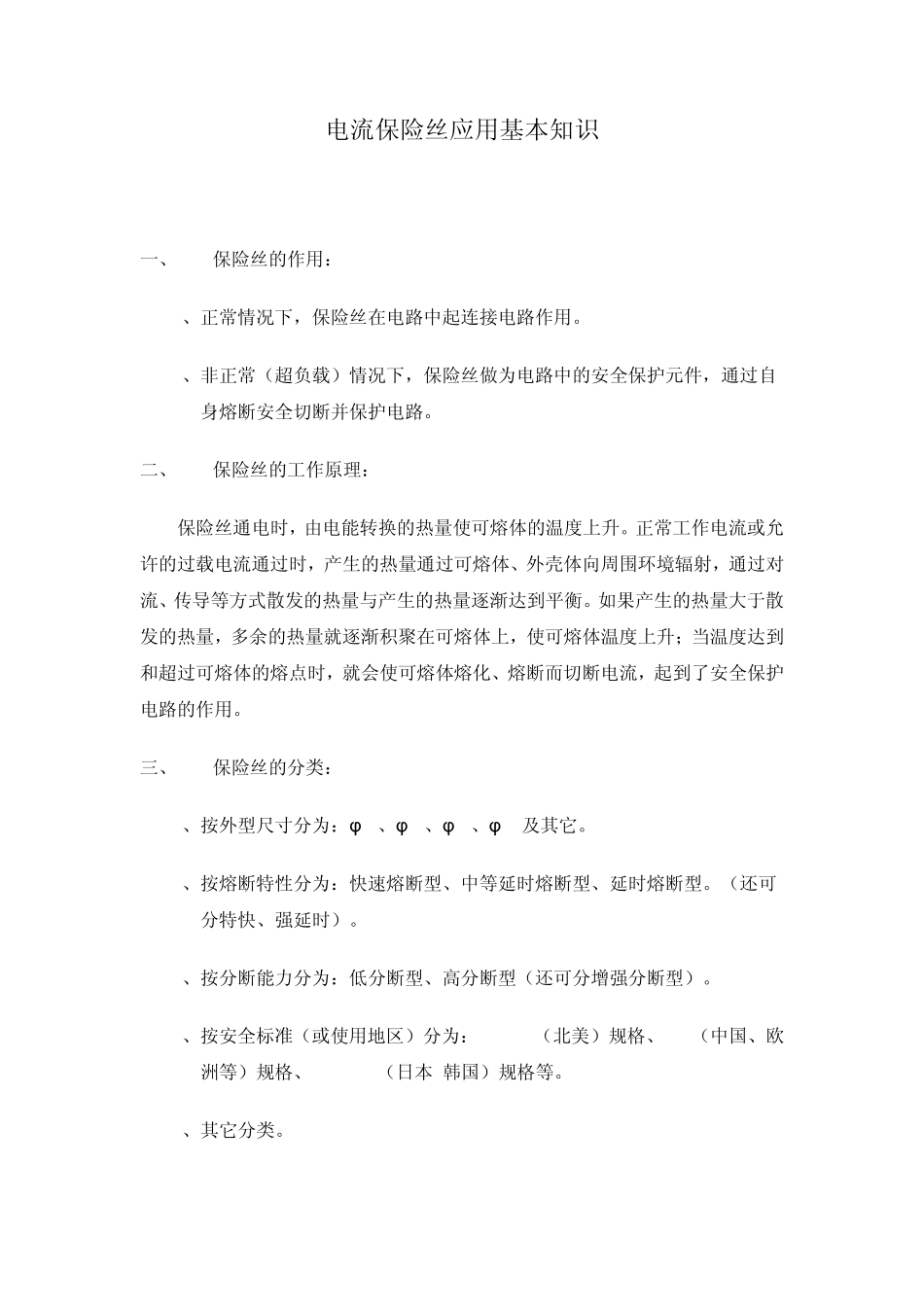

电流保险丝应用基本知识 一、 保险丝的作用: 1、正常情况下,保险丝在电路中起连接电路作用。 2、非正常(超负载)情况下,保险丝做为电路中的安全保护元件,通过自身熔断安全切断并保护电路。 二、 保险丝的工作原理: 保险丝通电时,由电能转换的热量使可熔体的温度上升。正常工作电流或允许的过载电流通过时,产生的热量通过可熔体、外壳体向周围环境辐射,通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。如果产生的热量大于散发的热量,多余的热量就逐渐积聚在可熔体上,使可熔体温度上升;当温度达到和超过可熔体的熔点时,就会使可熔体熔化、熔断而切断电流,起到了安全保护电路的作用。 三、 保险丝的分类: 1、按外型尺寸分为:φ 3、φ 4、φ 5、φ 6及其它。 2、按熔断特性分为:快速熔断型、中等延时熔断型、延时熔断型。(还可分特快、强延时)。 3、按分断能力分为:低分断型、高分断型(还可分增强分断型)。 4、按安全标准(或使用地区)分为:UL/CSA(北美)规格、IEC(中国、欧洲等)规格、MIT/KTL(日本/韩国)规格等。 5、其它分类。 四、 保险丝的特性术语: 1、额定电流:保险丝管的公称工作电流(正常条件下,保险丝长期维持正常工作的最大电流)。 2、额定电压:保险丝的公称工作电压(保险丝断开瞬间,能安全承受的最大电压)。选用保险丝时,被选用保险丝的额定电压,应大于被保护回路的输入电压。 3、分断能力:当电路中出现很大的过载电流(如强短路)时,保险丝能安全切断(分断)电路的最大电流。它是保险丝最重要的安全指标。安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。 4、过载能力(承载能力):保险丝能在规定时间内维持工作的最大过载电流。当流经保险丝的电流超过额定电流时,一段时间后熔体温度将逐渐上升以至最后被熔断。 UL标准规定:保险丝维持工作 4小时以上,最大不熔断电流是额定电流的 110%(微型保险丝管为 100%) IEC标准规定:保险丝维持工作 1小时以上,最大不熔断电流是额定电流的 150% 5、熔断特性(I-T):保险丝所加负载电流与保险丝熔断时间的关系。 A、熔断特性曲线(I-T曲线):在以负载电流为 X轴,熔断时间为 Y坐标的对数坐标系内,由保险丝在不同负载电流下的平均熔断时间坐标点连成的曲线。每一种型号规格的保险丝都有一条相应的曲线可代表其熔断特性,这种曲线很好地描绘了保险丝的过载性能...
